Rohde W1-30.R400.S01 univerzální rukojeť černá, stříbrná (d x š x v) 425 x 30 x 66.5 mm 1 ks

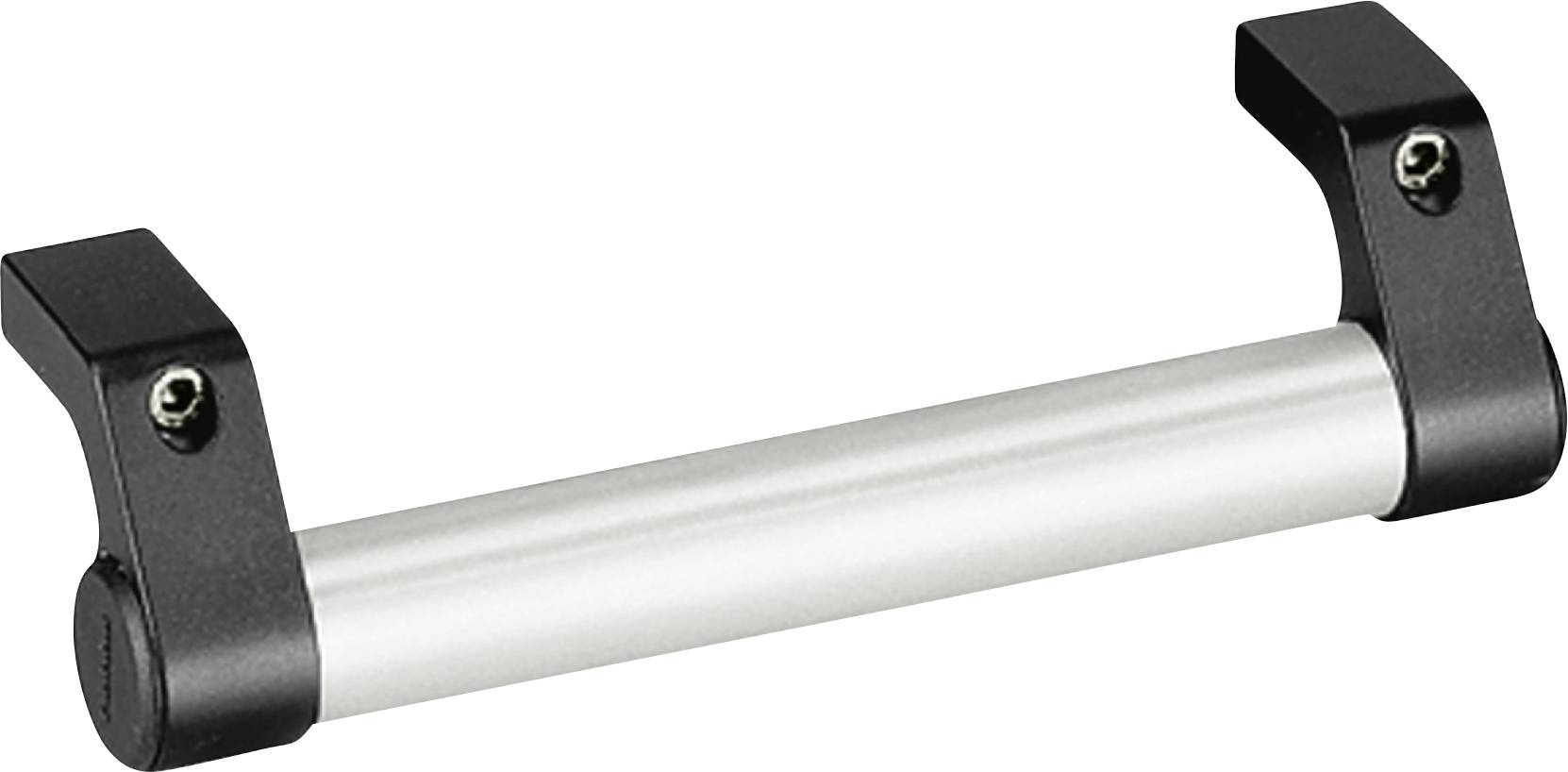

Stříbrný úchyt s černými upevňovacími deskami na obou koncích, vhodný pro zásuvky nebo skříně.

Ilustrační obrázek

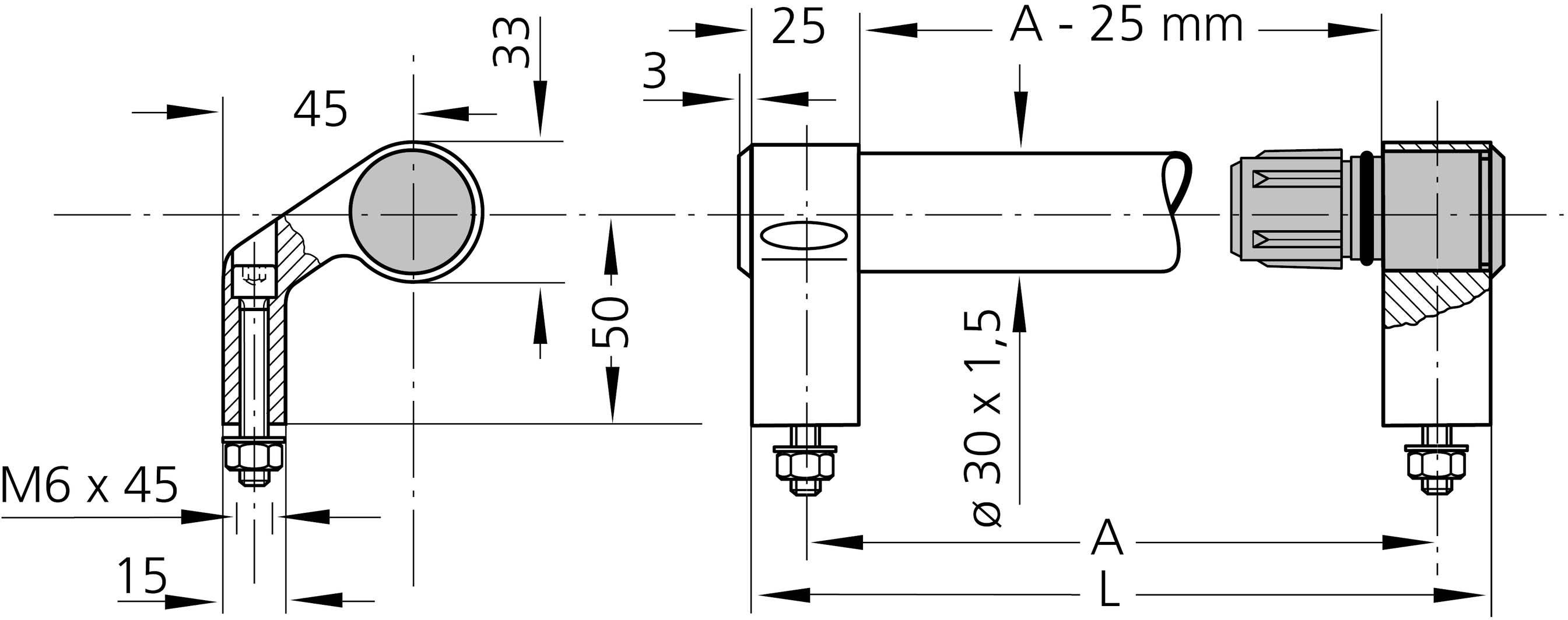

Technický výkres úhlu s rozměry: 45 mm x 33 mm x 50 mm. Délka šroubu M6 x 45. Průměr 30 mm a další rozměry.

1/2

Ilustrační obrázek

Kategorie produktu

univerzální rukojeť

Materiál

hliník

Rozm.

(d x š x v) 425 x 30 x 66.5 mm

Šířka

30 mm

66.5 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 362,81 Kč / kus)

1 362,81 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Rohde rukojeť W1 m. úzké stehna, a trubka 30 x 1,5 mm, rameno černé/trubice, čirá

Obsah: 1 ks.

Technické parametry

Povrchová úprava: Eloxovaná
Materiál (materiál): AlMgsi 0.5, PA6
Barva výrobce: Černé rameno černé na stehno, stříbrné
Metoda upevnění: Vnitřní závit
Výrobní název: W1-30
Typ rukojeti (série): Manipulační systém W1
Průměr otvoru: M8

Rozm.: (d x š x v) 425 x 30 x 66.5 mm

Kategorie produktu: univerzální rukojeť

Materiál: hliník

Šířka: 30 mm

V: 66.5 mm

Délka: 425 mm

Rozestup děr: 400 mm

Barva: černá
stříbrná

Obsah: 1 ks

Ø otvoru: 8 mm

Max. nosnost: 1000 N

Typ: W1-30.R400.S01

Ke stažení

List technických údajů

List technických údajů 2344574 Rohde W1-30.R400.S01 univerzální rukojeť černá, stříbrná (d x š x v) 425 x 30 x 66.5 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344574 Rohde W1-30.R400.S01 univerzální rukojeť černá, stříbrná (d x š x v) 425 x 30 x 66.5 mm 1 ks

Popis

Systém rukojeti W1
Ze zobrazeného zásuvného systému vám poskytne kompletní informace
Rukojeti nebo také předmontované
Rameno a trubky s úhelníkem
jednotlivý.

Materiál a povrch:
Rukojeť je vylisovaná
Hliník
AlMgsi 0,5; matně lesklý,
přírodní nebo černá
eloxovaná.
Rameno z polyamidu
PA 6, vyztužené skleněným vláknem,
Černá, průhledná plocha
Jemná struktura.
Trubky
Hliník ø 30 x 1,5 mm
AlMgsi 0,5; s jemným broušením
Eloxovaná ve 2 provedeních barev
nebo s drážkovaným
Černá plastová rukojeť
nebo černo práškované
S jemnou strukturou.
Alternativně trubka z nerezové oceli,
s jemným broušením. Konstrukční vlastnosti:
Hodí se pro libovolnou délku rukojeti při použití
Spojovací ramena. Pevnější
A trubky odolné proti stříkající vodě

Tento text byl přeložen strojově.
