Rohde UG-03.088.04 univerzální rukojeť černá (d x š x v) 98 x 12 x 40 mm 5 ks

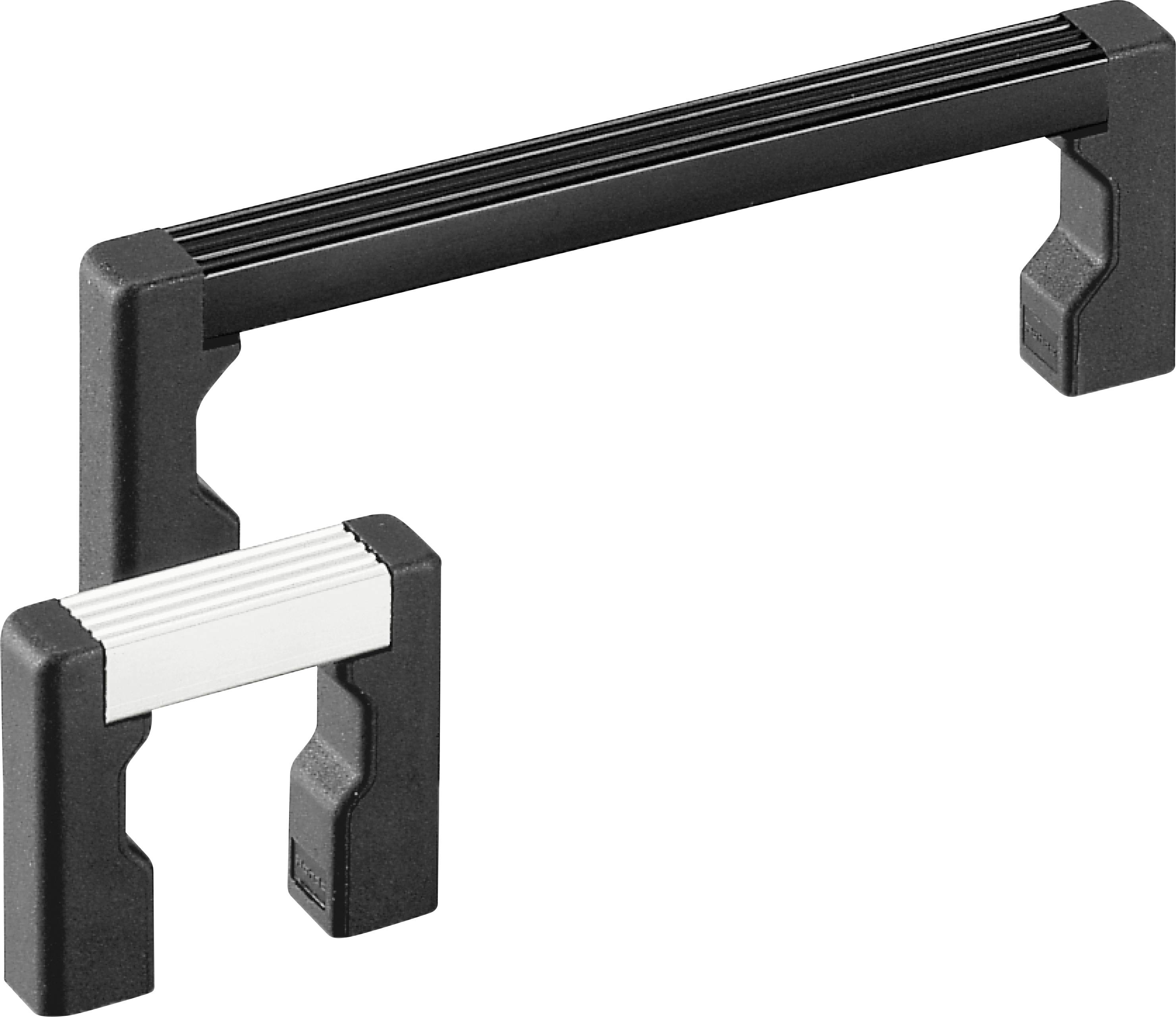

Dvě průmyslové úchopové lišty z černého plastu, jedna větší stojící vzpřímeně a druhá menší ležící šikmo před ní.

Ilustrační obrázek

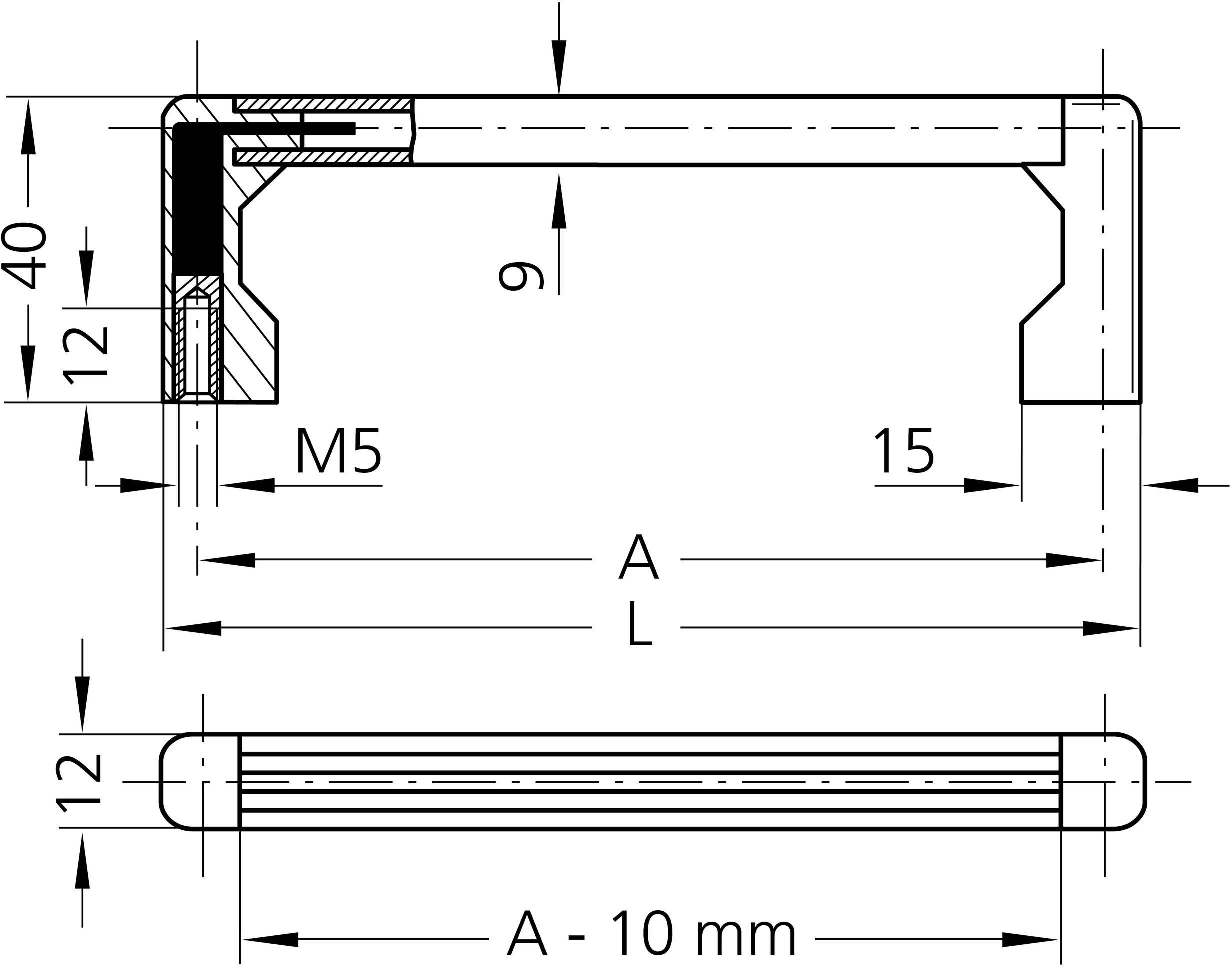

Technický výkres L-tvarové součásti s rozměry: výška 40 mm, šířka 9 mm, hloubka 15 mm. Je viditelný otvor M5.

1/2

Ilustrační obrázek

Kategorie produktu

univerzální rukojeť

Materiál

hliník

Rozm.

(d x š x v) 98 x 12 x 40 mm

Šířka

12 mm

40 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 5 ks)

Celková cena (1 362,81 Kč / kus)

1 362,81 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rohde univerzální rukojeť přístroje, s ocelovým jádrem

Sada 5 ks

Technické parametry

Povrchová úprava: Eloxovaná
Materiál (materiál): AlMgsi 0.5, PA6
Barva výrobce: Černé rameno a sada na kobylka
Metoda upevnění: Vnitřní závit
Výrobní název: UG-03
Typ rukojeti (série): Univerzální rukojeť UG-03
Průměr otvoru: M5

Rozm.: (d x š x v) 98 x 12 x 40 mm

Kategorie produktu: univerzální rukojeť

Materiál: hliník

Šířka: 12 mm

V: 40 mm

Délka: 98 mm

Rozestup děr: 88 mm

Barva: černá

Obsah: 5 ks

Ø otvoru: 5 mm

Max. nosnost: 500 N

Typ: UG-03.088.04

Ke stažení

List technických údajů

List technických údajů 2344416 Rohde UG-03.088.04 univerzální rukojeť černá (d x š x v) 98 x 12 x 40 mm 5 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344416 Rohde UG-03.088.04 univerzální rukojeť černá (d x š x v) 98 x 12 x 40 mm 5 ks

Popis

Rohde rukojeti Serie UG
se díky jejich univerzálním rozměrům
Použitelnost Lišta a
Stehna jsou stehny
lze složit. V závislosti na konfiguraci
Typy nemusí být úkolu úkolu
Nebo ocelovým zesílením
Byly zvoleny stehna;
Tento druhý prvek je pohledávkou
S nejvyšší zatížitelností
proti.

Materiál a povrch:
Hliníkové držadlo
Profilová trubka.
Rukojeť z vysoce zatížitelné
Polyamid PA 6, vyztužený skleněnými kuličkami, s jemnou strukturou (detail
Viz výše).
Matné rukojeti a přírodní barvy
nebo eloxovaná černá.
Varianty:
Typ UG-02
S MS závitovou zdířkou.
Nosnost:
min. 200 N.
Typ UG-03
s pozinkovaným zubem
Ocelové jádro.
Nosnost:
min. 500 N.
Typ UG-04
Montáž šroubů zepředu,
Ocelová výztuž.

Tento text byl přeložen strojově.
