Rohde SK-79.S118.7035 zaklapávací úchyt světle šedá (d x š x v) 130 x 91 x 20.5 mm 1 ks

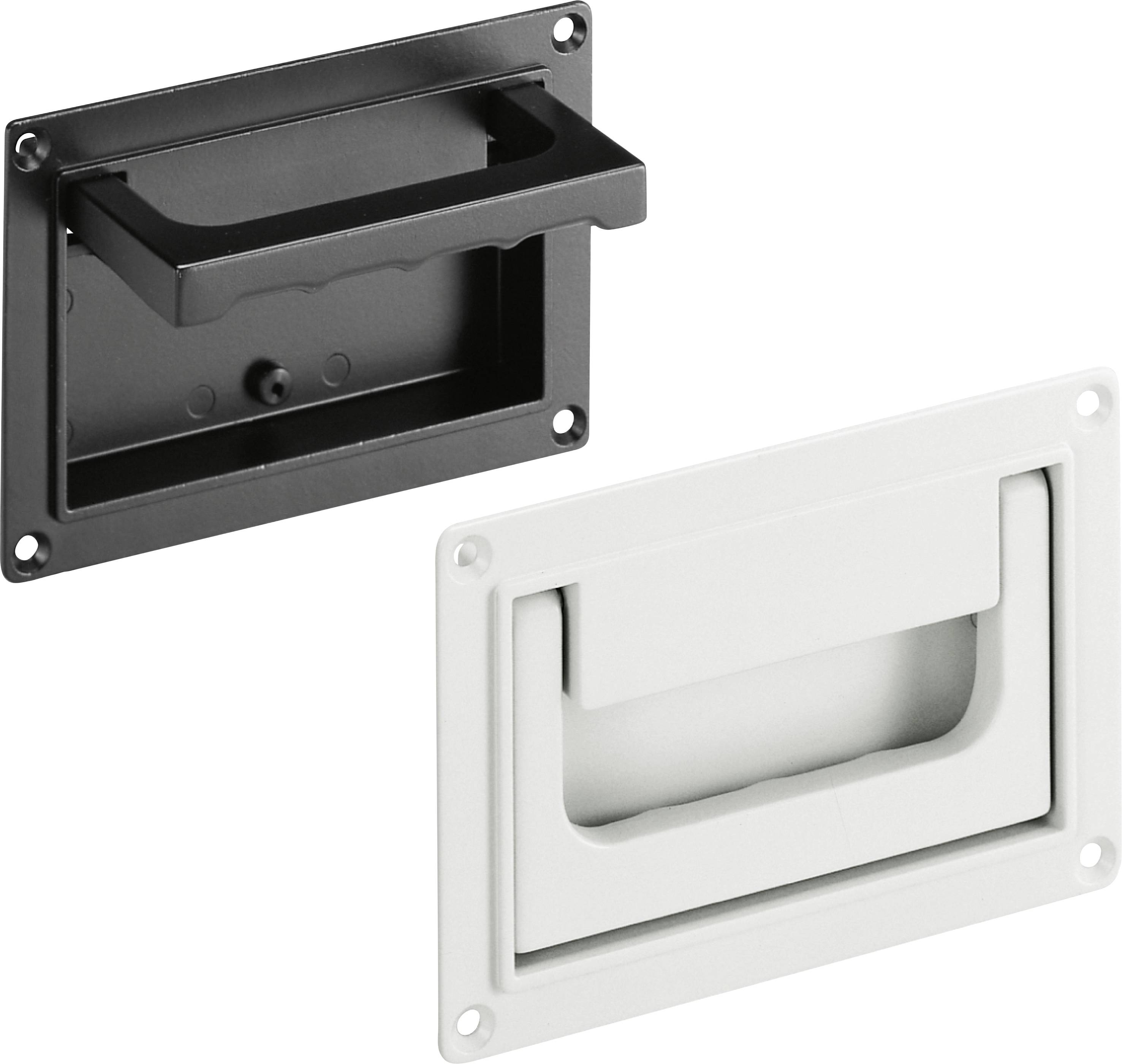

Dva obdélníkové zapuštěné kliky: horní v černé barvě, spodní v bílé. Obě jsou určeny pro zapuštěnou montáž se čtyřmi otvory pro šrouby.

Ilustrační obrázek

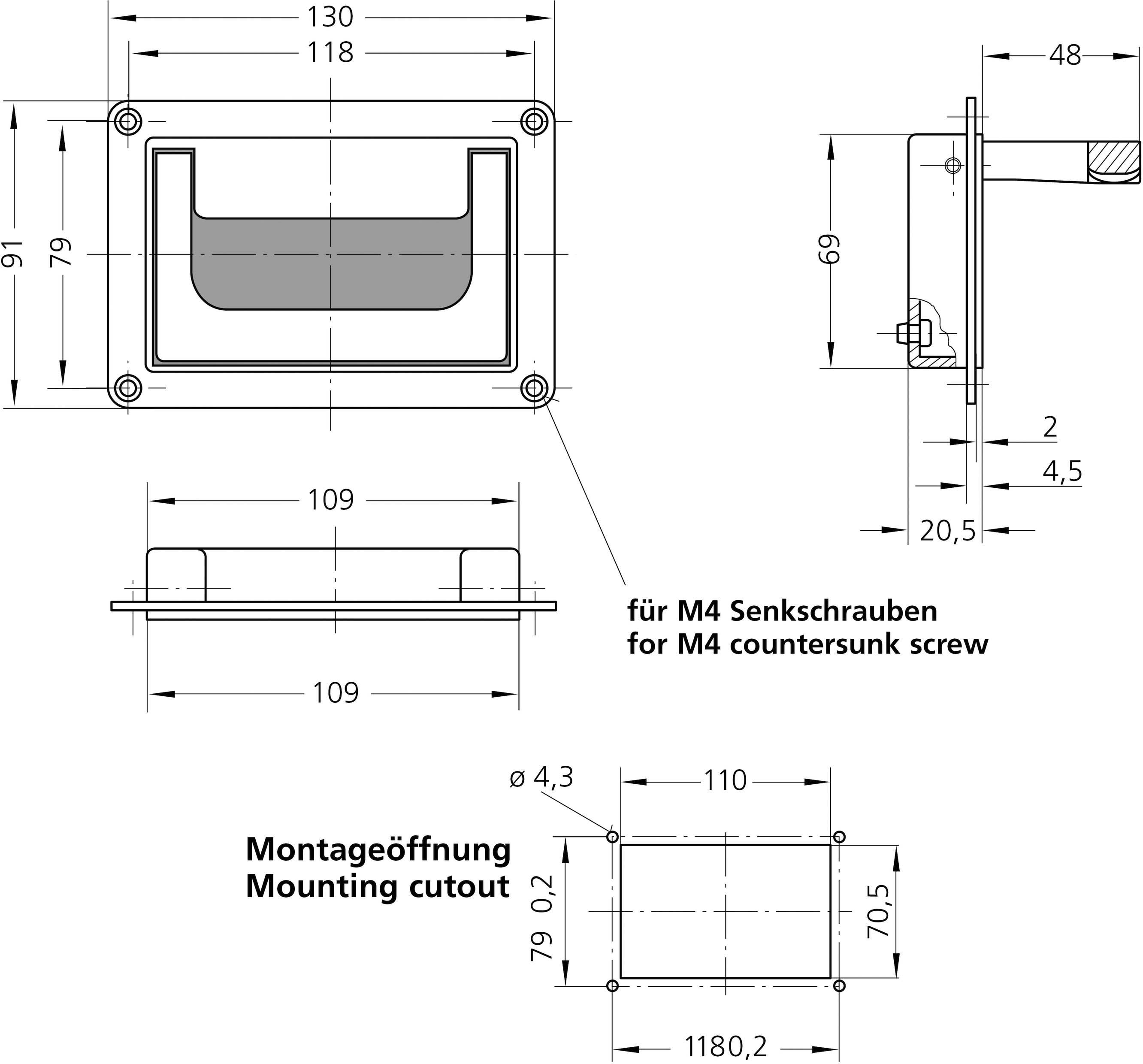

Technický výkres rukojeti s rozměry. Zobrazuje boční pohled, přední pohled a montážní otvor. Vhodné pro zapuštěné šrouby M4.

1/2

Ilustrační obrázek

Kategorie produktu

zaklapávací úchyt

Materiál

hliník

Rozm.

(d x š x v) 130 x 91 x 20.5 mm

Šířka

91 mm

20.5 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 152,89 Kč / kus)

1 152,89 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rohde skořepin-sklopná rukojeť z hliníku, šedě práškovaná, RAL 7035

Obsah: 1 ks.

Technické parametry

Povrchová úprava: Práškovaná
Materiál (materiál): GŘ-AlSi9Cu3
Barva výrobce: Světle šedá
Způsob upevnění: Kulatý otvor c
Výrobní název: SK-79
Typ rukojeti (série): Sklopná misková rukojeť SK
Průměr otvoru: M4

Rozm.: (d x š x v) 130 x 91 x 20.5 mm

Kategorie produktu: zaklapávací úchyt

Materiál: hliník

Šířka: 91 mm

V: 20.5 mm

Délka: 130 mm

Rozestup děr: 118 mm

Barva: světle šedá

Obsah: 1 ks

Ø otvoru: 4 mm

Max. nosnost: 500 N

Typ: SK-79.S118.7035

Ke stažení

List technických údajů

List technických údajů 2344328 Rohde SK-79.S118.7035 zaklapávací úchyt světle šedá (d x š x v) 130 x 91 x 20.5 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344328 Rohde SK-79.S118.7035 zaklapávací úchyt světle šedá (d x š x v) 130 x 91 x 20.5 mm 1 ks

Popis

Rohde spínače SK
A moderní design
navrženo a bude všude
Tam, kde se používají pohledávky
po solidních a tvarově zdařilých
Provedení je v platnosti.

Konstrukční vlastnosti:
Při stejném výřezu pouzdra
Před a za přepážkou krytu
lze namontovat. Přirozené tvarování prstu
Na zadní straně
Sklopná rukojeť
I ve složeném stavu
Pro zvedání zařízení
použitelné.
Typ SK.50.s a SK-79.s
Se zaskakovacím zavíráním
Pracovní pozice.
Typ SK.50.R a SK-79.R
S vratnou pružinou od
Pracovní do starobní práce.
Materiál:
Hliníkový odlitek
DG-AISI 9 Cu 3.
Standardní provedení:
Držák a rukojeť
Černá RAL 9005
Šedobílá RAL 7035 nebo
Šedobílá RAL 9002 práškovaná,
napůl matná.
