Name: Rohde SG-20.100.A1 N/A stříbrná (d x š x v) 100 x 19.5 x 90 mm 1 ks
Brand: Rohde
SKU: 2344300
Availability: BackOrder

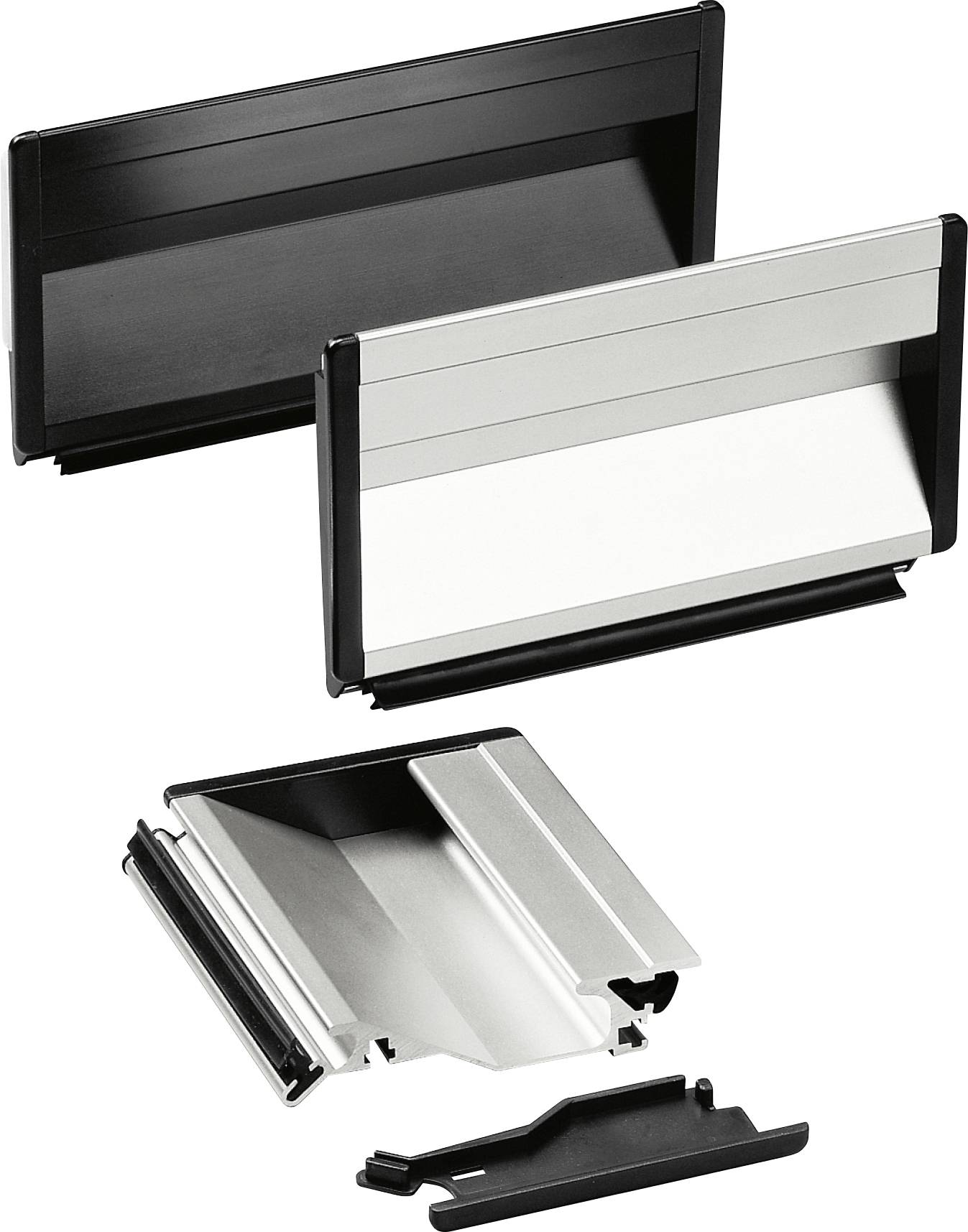

Stříbrný ergonomický klika s černým rámečkem a kovovou konzolí, připevněná na hladkém povrchu.

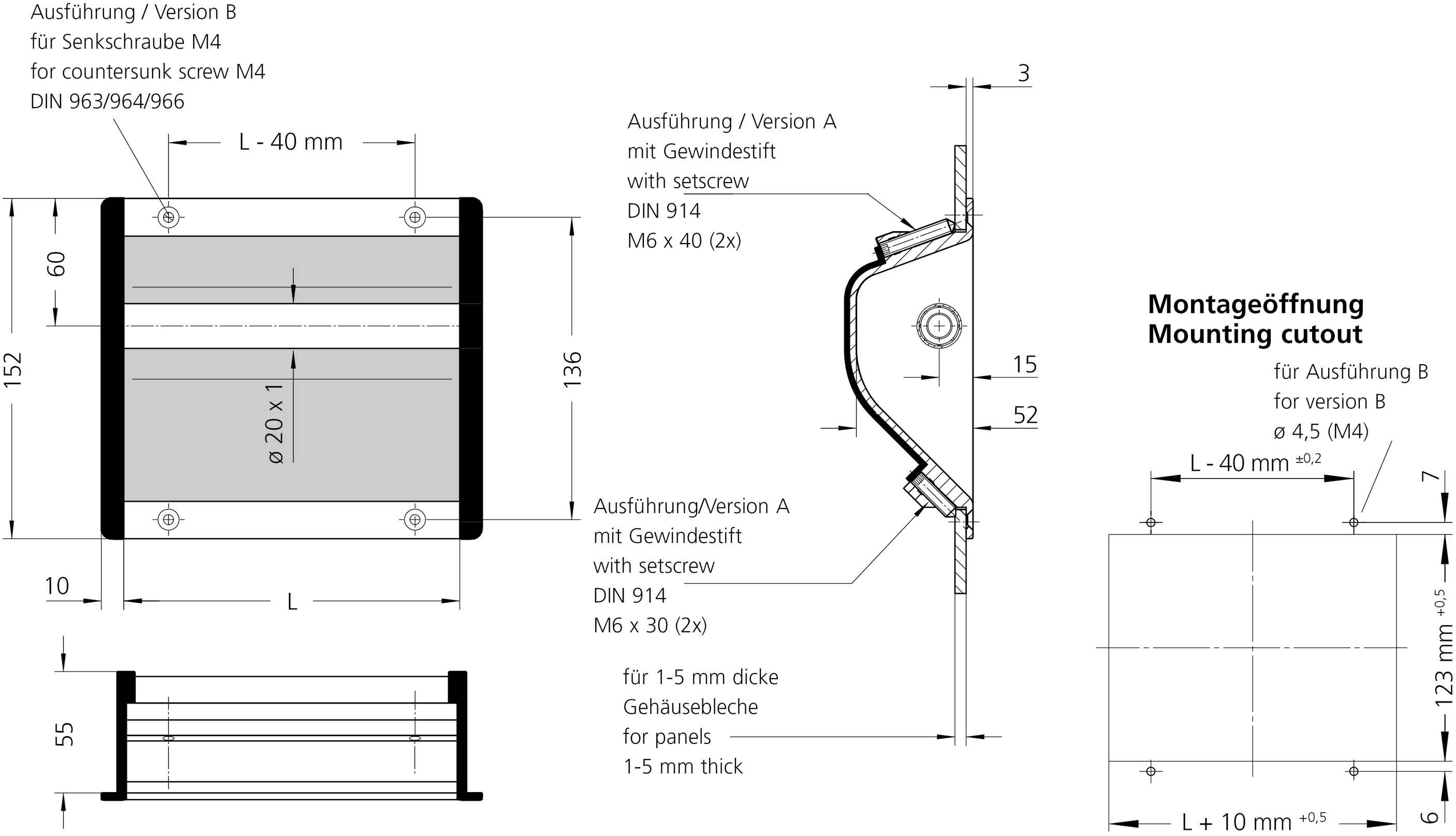

Kresba součásti s montážním návodem: Jsou uvedeny rozměry, pozice šroubů (M4, M6) a výřez pouzdra.

1/2

Ilustrační obrázek

Kategorie produktu

misková rukojeť

Materiál

hliník

Rozm.

(d x š x v) 100 x 19.5 x 90 mm

Šířka

19.5 mm

90 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 536,36 Kč / kus)

1 536,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rohde spínací rukojeť z profilového hliníku, přírodní eloxovaná/spojovací trubka, nerezová ocel 20 x 1 mm / délka = 102 mm

Obsah: 1 ks.

Technické parametry

Varianta provádění: A
Povrchová úprava: Eloxovaná
Materiál (materiál): AlMgsi 0.5, PA6
Barva výrobce: stříbrná
Výrobní název: SG-20
Rukojeť (série): Spínací rukojeť SG
Průměr otvoru:

Rozm.: (d x š x v) 100 x 19.5 x 90 mm

Kategorie produktu: misková rukojeť

Materiál: hliník

Šířka: 19.5 mm

V: 90 mm

Délka: 100 mm

Barva: stříbrná

Obsah: 1 ks

Max. nosnost: 500 N

Typ: SG-20.100.A1

Varianty(Všechny ceny jsou bez DPH.)

Barva

Rozm.

Rohde SG-20.100.A1 N/A stříbrná (d x š x v) 100 x 19.5 x 90 mm 1 ks

Objednací číslo:2344300

Brzy k dispozici

Conrad Electronic

Tento produkt

stříbrná

(d x š x v) 100 x 19.5 x 90 mm

Min.: 1

Násobky: 1

1 536,36 Kč^*

Rohde SG-20.100.B1 N/A stříbrná (d x š x v) 100 x 19.5 x 90 mm 1 ks

Objednací číslo:2344301

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 100 x 19.5 x 90 mm

Min.: 1

Násobky: 1

1 536,36 Kč^*

Rohde SG-20.150.A1 misková rukojeť stříbrná (d x š x v) 150 x 19.5 x 90 mm 1 ks

Objednací číslo:2344302

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 150 x 19.5 x 90 mm

Min.: 1

Násobky: 1

1 833,88 Kč^*

Rohde SG-20.150.B1 N/A stříbrná (d x š x v) 150 x 19.5 x 90 mm 1 ks

Objednací číslo:2344303

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 150 x 19.5 x 90 mm

Min.: 1

Násobky: 1

1 833,88 Kč^*

Rohde SG-20.200.B1 misková rukojeť stříbrná (d x š x v) 200 x 19.5 x 90 mm 1 ks

Objednací číslo:2344304

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 200 x 19.5 x 90 mm

Min.: 1

Násobky: 1

2 131,40 Kč^*

Rohde SG-20.250.B1 misková rukojeť stříbrná (d x š x v) 250 x 19.5 x 90 mm 1 ks

Objednací číslo:2344305

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 250 x 19.5 x 90 mm

Min.: 1

Násobky: 1

2 450,41 Kč^*

Rohde SG-20.300.B1 misková rukojeť stříbrná (d x š x v) 300 x 19.5 x 90 mm 1 ks

Objednací číslo:2344306

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 300 x 19.5 x 90 mm

Min.: 1

Násobky: 1

2 772,73 Kč^*

Rohde SG-73.100.A1 misková rukojeť stříbrná (d x š x v) 100 x 19.5 x 90 mm 3 ks

Objednací číslo:2344307

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 100 x 19.5 x 90 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Rohde SG-73.100.A4 N/A černá (d x š x v) 100 x 19.5 x 90 mm 3 ks

Objednací číslo:2344308

Brzy k dispozici

Conrad Electronic

černá

(d x š x v) 100 x 19.5 x 90 mm

Min.: 1

Násobky: 1

1 362,81 Kč^*

Rohde SG-73.100.B1 misková rukojeť stříbrná (d x š x v) 100 x 19.5 x 90 mm 3 ks

Objednací číslo:2344309

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 100 x 19.5 x 90 mm

Min.: 1

Násobky: 1

1 536,36 Kč^*

Ke stažení

List technických údajů

List technických údajů 2344300 Rohde SG-20.100.A1 N/A stříbrná (d x š x v) 100 x 19.5 x 90 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344300 Rohde SG-20.100.A1 N/A stříbrná (d x š x v) 100 x 19.5 x 90 mm 1 ks

Popis

Variabilní nastavitelná délka rukojeti
Pro použití např. na dveřích skříně
Nebo obložení plechu.

Materiál a povrch:
Rukojeť z hliníkového profilu,
eloxovaná přírodní barva Koncovky na zakončení stránek
Z polyamidu
PA 6, vyztuženo skleněným vláknem, černá
Polomatná s jemnou strukturou.
Spojovací trubice ø 20 x 1 mm
Z nerezové oceli (č.
1.4301) s jemným broušením.
Provedení a:
Upevnění na zadní straně
Dodané závitové kolíky
M6 x 30 (2x) a M6 x 40 (2x),
DIN 914 z nerezové oceli.
Provedení B:
Čelní upevnění pro
Zápustné šrouby M4,
DIN 963 / 964 / 966
Konstruktivní výhody:
Jednoduchá montáž pro sílu stěny
od 1 do 5 mm.
