Rohde RR-20.200.63 přístrojová rukojeť černá (d x š x v) 234 x 20 x 55.5 mm 3 ks

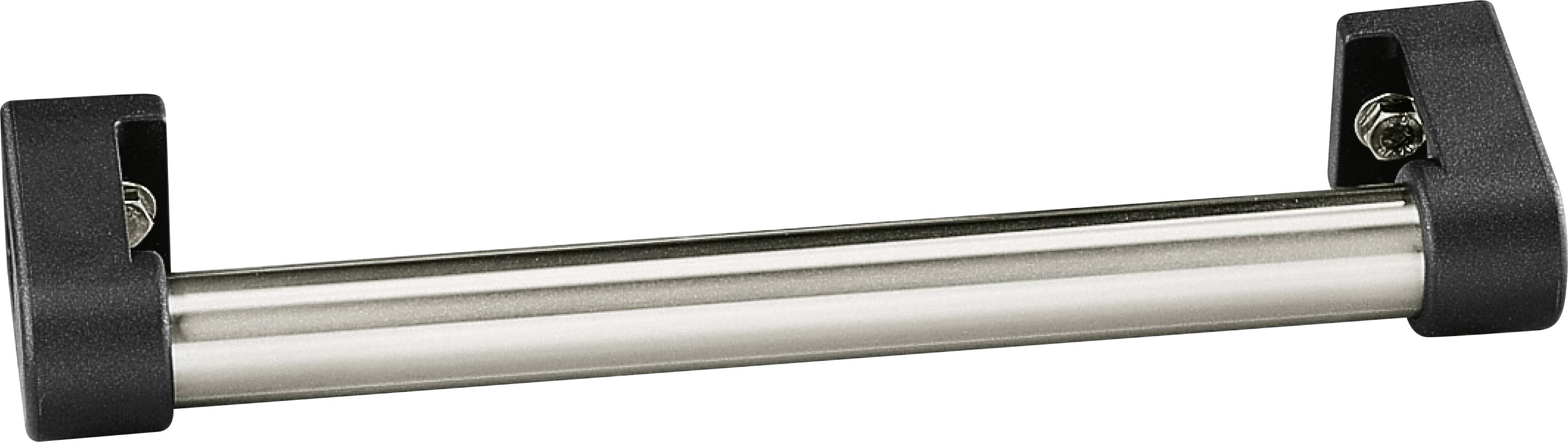

Kovem potažená rukojeť s černými plastovými konci. Ideální jako úchyt na skříň nebo zásuvku. Moderní design.

Ilustrační obrázek

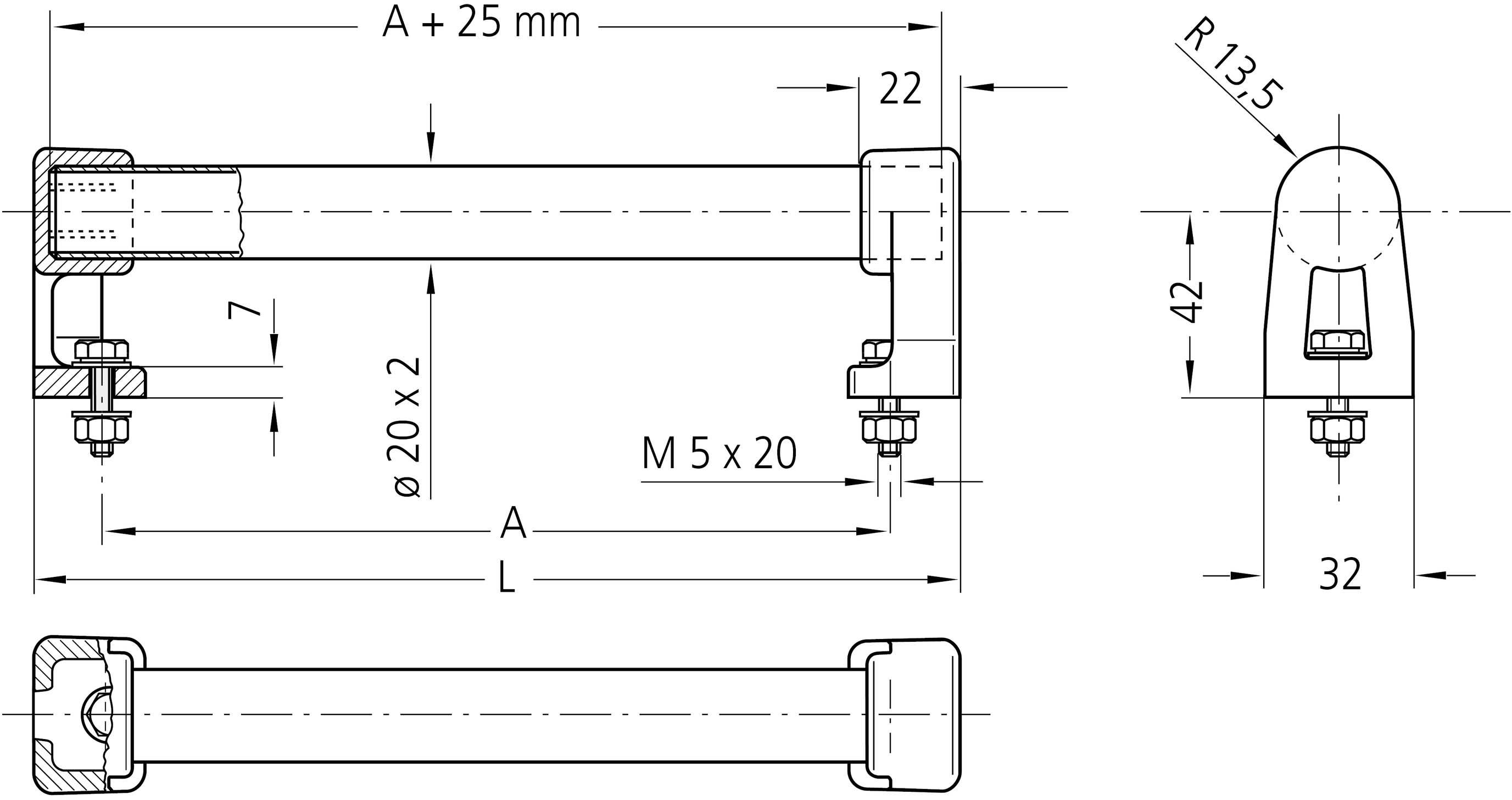

Technický výkres rukojeti s rozměry a detaily upevnění. Obsahuje údaje o délce, průměru a specifikace závitu.

1/2

Ilustrační obrázek

Kategorie produktu

přístrojová rukojeť

Materiál

hliník

Rozm.

(d x š x v) 234 x 20 x 55.5 mm

Šířka

20 mm

55.5 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 3 ks)

Celková cena (1 577,69 Kč / kus)

1 577,69 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rohde rukojeť pro stroje, skládací, vč. Příslušenství Upevňovací materiál

Sada 3 ks

Technické parametry

Varianta provedení: B
Povrchová úprava: Plastový potah
Materiál (materiál): AlMgsi 0.5, PA6
Barva výrobce: Černé rameno a sada na kobylka
Způsob upevnění: Kulatý otvor c
Výrobní název: RR-20
Typ rukojeti (série): Série rukojetí RR
Průměr otvoru: M5

Rozm.: (d x š x v) 234 x 20 x 55.5 mm

Kategorie produktu: přístrojová rukojeť

Materiál: hliník

Šířka: 20 mm

V: 55.5 mm

Délka: 234 mm

Rozestup děr: 200 mm

Barva: černá

Obsah: 3 ks

Ø otvoru: 5 mm

Max. nosnost: 1000 N

Typ: RR-20.200.63

Ke stažení

List technických údajů

List technických údajů 2344195 Rohde RR-20.200.63 přístrojová rukojeť černá (d x š x v) 234 x 20 x 55.5 mm 3 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344195 Rohde RR-20.200.63 přístrojová rukojeť černá (d x š x v) 234 x 20 x 55.5 mm 3 ks

Popis

Tato Rohde-GriffSerie in
2 z vodicích velikostí jsou IM
výstavba strojů a zařízení
Univerzální využití
Varianta RR-30.a s AB -
Zahnuté ložiskový čep
Vhodné také pro použití
Dvojité dveře.

Materiál:
Horní úchyt rukojeti -
Zatížitelný polyamid PA 6, vyztužený skleněnými kuličkami,
černá, podobně
RAL 9005, polomatná, s Fein -
struktura. Trubky
Hliník, AIMgSi 0,5.
Konstruktivní výhody:
Úchyt je vydržen v rukojeti
Oblast použití 4 upínacích můstků.
Tyto změny mají za následek
Přesné usazení
Provedení a:
Broušené spojovací trubky
eloxovaná přírodní barva.
Provedení B:
Spojovací trubice s drážkovaným
Plastový potah.
Provedení C:
Spojovací trubka černá
ge práškový s jemnou strukturou

Tento text byl přeložen strojově.
