Rohde RE-35.300.EG trubková rukojeť nerezová ocel (d x š x v) 350 x 35 x 90 mm 1 ks

Langer vertikální klika dveří z kartáčované nerezové oceli s černými koncovkami.

Ilustrační obrázek

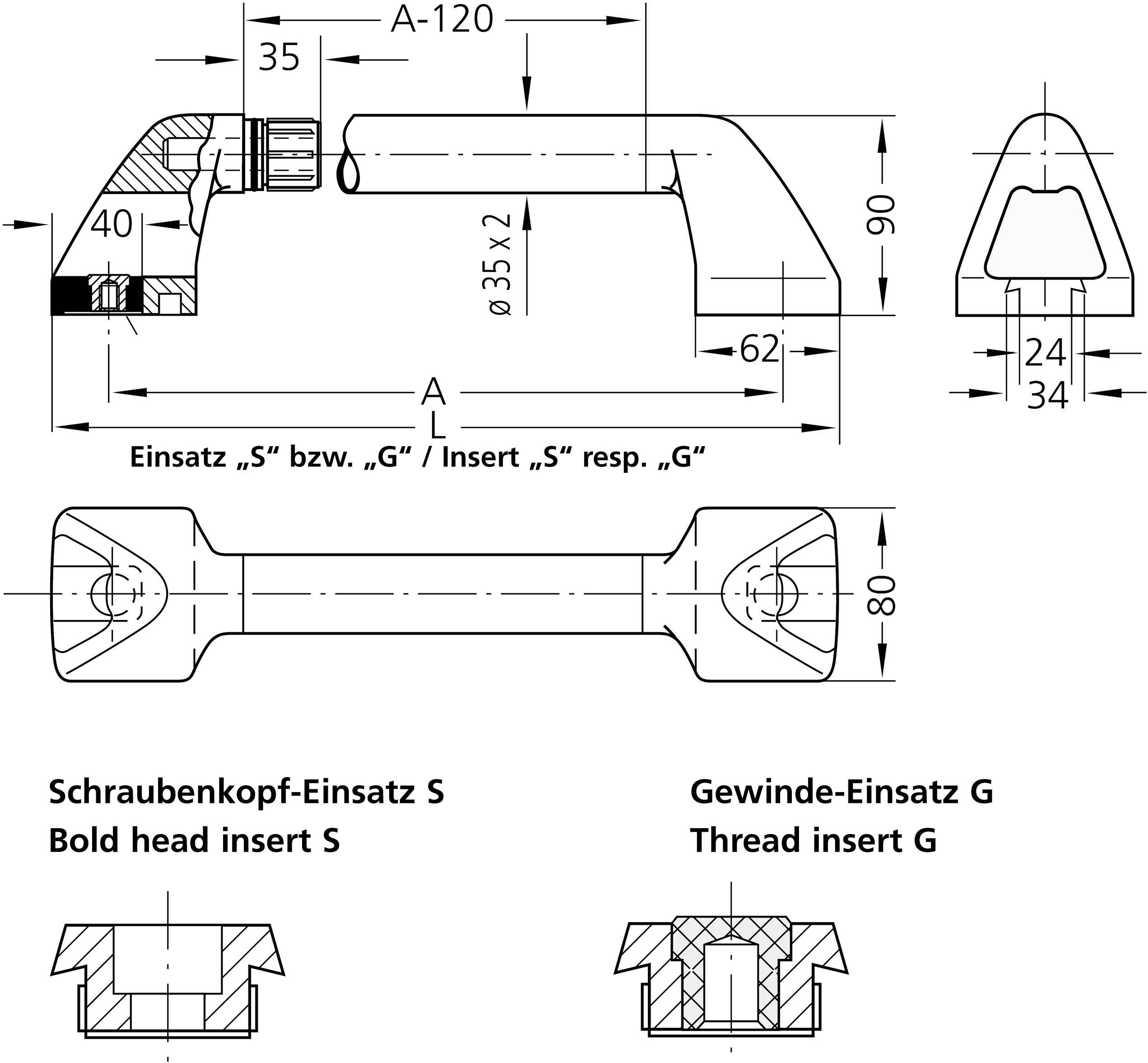

Technický výkres páky s vloženým šroubovým hlavou 'S' a vloženým závitem 'G'. Rozměry a detail řezu jsou vyznačeny.

1/2

Ilustrační obrázek

Kategorie produktu

trubková rukojeť

Materiál

ocel

Rozm.

(d x š x v) 350 x 35 x 90 mm

Šířka

35 mm

90 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 982,64 Kč / kus)

2 982,64 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rohde trubková rukojeť z nerezové oceli, skládací

Obsah: 1 ks.

Technické parametry

Povrchová úprava: Kartáčovaná
Materiál (materiál): 1.4301 (304), PA6
Barva výrobce: Nerezová ocel
Metoda upevnění: Vnitřní závit
Výrobní název: REE-35
Typ rukojeti (série): Rukojeti řady RE
Průměr otvoru: M10

Rozm.: (d x š x v) 350 x 35 x 90 mm

Kategorie produktu: trubková rukojeť

Materiál: ocel

Šířka: 35 mm

V: 90 mm

Délka: 350 mm

Rozestup děr: 300 mm

Barva: nerezová ocel

Obsah: 1 ks

Ø otvoru: 10 mm

Max. nosnost: 1000 N

Typ: RE-35.300.EG

Ke stažení

List technických údajů

List technických údajů 2344131 Rohde RE-35.300.EG trubková rukojeť nerezová ocel (d x š x v) 350 x 35 x 90 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344131 Rohde RE-35.300.EG trubková rukojeť nerezová ocel (d x š x v) 350 x 35 x 90 mm 1 ks

Popis

Sklopná trubková rukojeť
Z plastu a nerezové oceli v nerezovém provedení
Těžké provedení, pro
Stroje, technická zařízení
A dveře.

Materiál a povrch:
Rukojeť z vysoce zatížitelné
Polyamid PA 6,
kuličková ložiska vyztužená skelnými vlákny, černá
Podobně RAL 9005, polomatná
S jemnou strukturou.
Trubky ø 35 x 2 mm z oceli,
Materiál č. 1.4301; s jemným broušením.
Závitové vložky z
Nerezová ocel, materiál č. 1.4305;
jemný a otáčivý.
Konstruktivní výhody:
Přesné usazení trubky
Plastové čepy
Upínací můstky; díky o kroužkům
vodotěsný. Dvě různé
Upevňovací vložky
Možnost montáže pomocí šroubů
zepředu, zezadu a vzájemně.
