RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 8, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium,

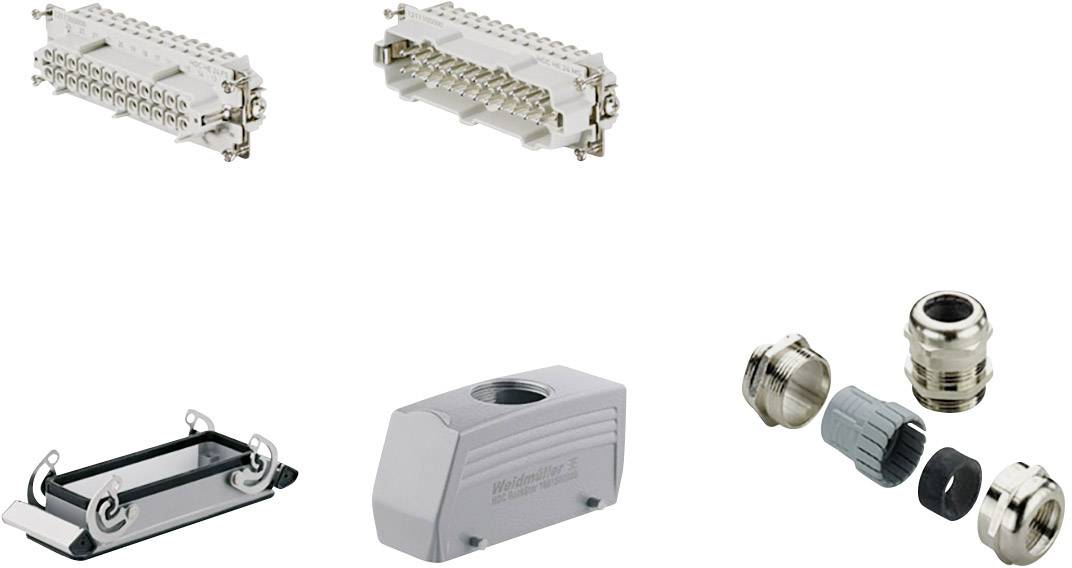

Různé elektrické komponenty pro připojení, včetně svorkovnic a kabelových vývodek, na bílém pozadí.

Kategorie produktu

sada konektoru

Rozměry závitu

PG21

Připojení

šroubovací

Vlastnosti

s kovovým krytem

s práškovým lakem

s PG šroubovým spojem

Řada

RockStar® HDC HE

Datasheety: (PDF)

Doručení: Po 11. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 238,84 Kč / kus)

2 238,84 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 8, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium, PG

HDC-KIT-U 24.131

Technické parametry

Řada: U
povrch: prášek lak
velikost: 8
připojení PE: šroubové připojení
utahovací moment max. hlavní kontakt: 0,55 Nm
utahovací moment min. Hlavní kontakt: 0,5 Nm

Kategorie produktu: sada konektoru

Vlastnosti: s kovovým krytem
s práškovým lakem
s PG šroubovým spojem

Řada: RockStar® HDC HE

Rozměry závitu: PG21

Připojení: šroubovací

Jmenovité napětí: 500 V

Jmenovitý proud: 16 A

Materiál pouzdra: tlakově litý hliník

počet kontaktů: 24 + PE

Obsah: 1 ks

Průřez vodiče (max.): 2.5 mm²

Průřez vodiče (min.): 0.5 mm²

Pólů: 24

Šířka: 150 mm

V: 166 mm

Délka: 72 mm

: IP65

Max. teplota: +100 °C

Min. teplota: -40 °C

Počet pólů: Ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 203159 RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 8, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 203159 RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 8, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium,

Popis

HDC kits are standardized kits for assembling complete plug-in connectors.
The HDC kits normally consist of a male insert, a female insert,a plug housing, a bulkhead housing and a cable gland.
Weidmüller offers a range of standard connector combinations with metric or PG cable entry threads.

The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.

Screw connection
