RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 6, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium,

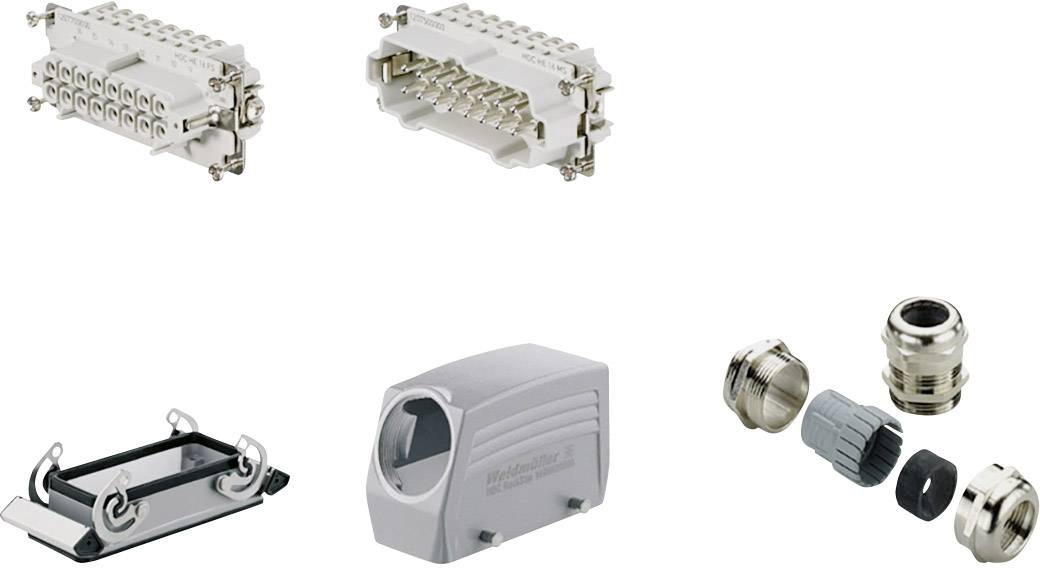

Různé komponenty konektorů a kabelových průchodek v přehledovém pohledu produktů.

Kategorie produktu

sada konektoru

Rozměry závitu

PG21

Připojení

šroubovací

Vlastnosti

s kovovým krytem

s práškovým lakem

s PG šroubovým spojem

Řada

RockStar® HDC HE

Datasheety: (PDF)

Doručení: Po 12. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 916,53 Kč / kus)

1 916,53 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 6, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium, PG

HDC-KIT-U 16.120

Technické parametry

Řada: U
povrch: prášek lak
velikost: 6
připojení PE: šroubové připojení
utahovací moment max. hlavní kontakt: 0,55 Nm
utahovací moment min. Hlavní kontakt: 0,5 Nm

Kategorie produktu: sada konektoru

Vlastnosti: s kovovým krytem
s práškovým lakem
s PG šroubovým spojem

Řada: RockStar® HDC HE

Rozměry závitu: PG21

Připojení: šroubovací

Jmenovité napětí: 500 V

Jmenovitý proud: 16 A

Materiál pouzdra: tlakově litý hliník

počet kontaktů: 16 + PE

Obsah: 1 ks

Průřez vodiče (max.): 2.5 mm²

Průřez vodiče (min.): 0.5 mm²

Pólů: 16

Šířka: 148 mm

V: 164 mm

Délka: 68 mm

: IP65

Max. teplota: +100 °C

Min. teplota: -40 °C

Počet pólů: Ano

: Screwed

: Other

: 500 V

: 1

: 16

: Other

: Aluminium

: Powder coating

: -40-100 °C

: -40-100 °C

: Other

: Screw connection

: Other

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: ANO

: Other

: 16 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 203142 RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 6, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 203142 RockStar® HDC kits-Heavy Duty Connectors, Kit, HE, Size: 6, Poles: 1, Screw connection, 500 V, 16 A, diecast aluminium,

Popis

HDC kits are standardized kits for assembling complete plug-in connectors.
The HDC kits normally consist of a male insert, a female insert,a plug housing, a bulkhead housing and a cable gland.
Weidmüller offers a range of standard connector combinations with metric or PG cable entry threads.

The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.

Screw connection
