RockStar® HDC kits-Heavy Duty Connectors, Kit, HA, Size: 1, Poles: 1, Screw connection, 250 V, 22 A, metric

Konektorové a zásuvné prvky v různých tvarech a montážní příslušenství, jako jsou ochranné kryty a upevňovací šrouby.

Kategorie produktu

sada konektoru

Rozměry závitu

M20

Připojení

šroubovací

Vlastnosti

s kovovým krytem

s práškovým lakem

metrický šroubový spoj

Řada

RockStar® HDC HA

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (789,26 Kč / kus)

789,26 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

RockStar® HDC kits-Heavy Duty Connectors, Kit, HA, Size: 1, Poles: 1, Screw connection, 250 V, 22 A, metric

HDC-KIT-HA 03.300 M

Technické parametry

Řada: HA
Povrch: prášek lak
Velikost: 1
Připojení PE: šroubové připojení
Utahovací moment max. hlavní kontakt: 0,55 Nm
Utahovací moment min. Hlavní kontakt: 0,5 Nm

Kategorie produktu: sada konektoru

Vlastnosti: s kovovým krytem
s práškovým lakem
metrický šroubový spoj

Řada: RockStar® HDC HA

Rozměry závitu: M20

Připojení: šroubovací

Jmenovité napětí: 400 V

Jmenovitý proud: 16 A

Materiál pouzdra: tlakově litý hliník

počet kontaktů: 3 + PE

Obsah: 1 ks

Průřez vodiče (max.): 2.5 mm²

Průřez vodiče (min.): 0.5 mm²

Pólů: 3

Šířka: 103 mm

V: 115 mm

Délka: 60 mm

: IP65

Max. teplota: +100 °C

Min. teplota: -40 °C

Počet pólů: Ano

: Other

: NE

: NE

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 203806 RockStar® HDC kits-Heavy Duty Connectors, Kit, HA, Size: 1, Poles: 1, Screw connection, 250 V, 22 A, metric

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 203806 RockStar® HDC kits-Heavy Duty Connectors, Kit, HA, Size: 1, Poles: 1, Screw connection, 250 V, 22 A, metric

Popis

HDC kits are standardized kits for assembling complete plug-in connectors.

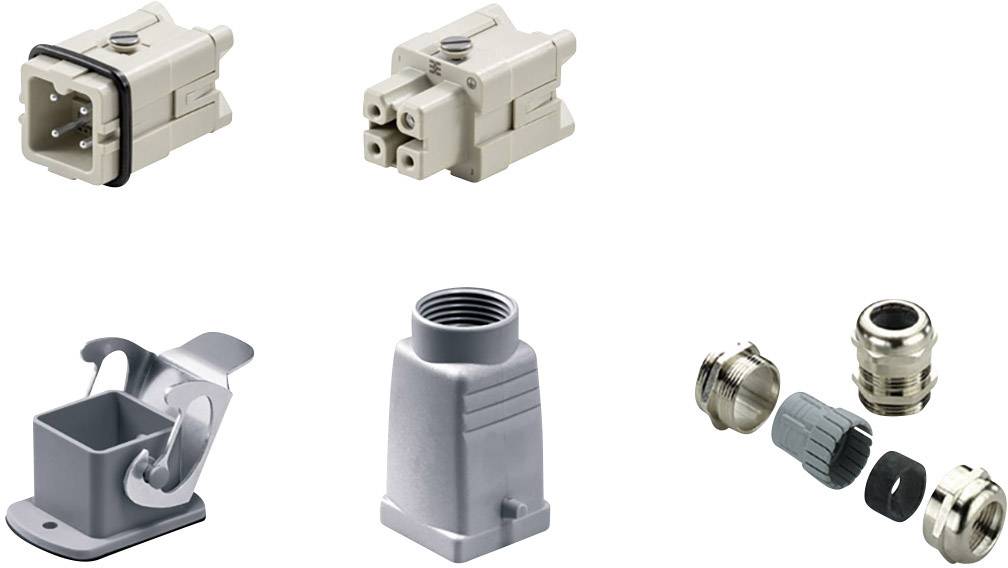

The HDC kits normally consist of a male insert, a female insert,a plug housing, a bulkhead housing and a cable gland.
Weidmüller offers a range of standard connector combinations with metric or PG cable entry threads.

The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.

Screw connection
