Robotis Servomotor MBS-ANT-51
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (11 957,85 Kč / kus)
11 957,85 Kč
Bez DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- SERVOMOTOR: XM540-W150-R
- Hmotnost: 165 g
- Rozměry 33,5 x 58,5 x 44 mm
- Převodový poměr: 152,3:1

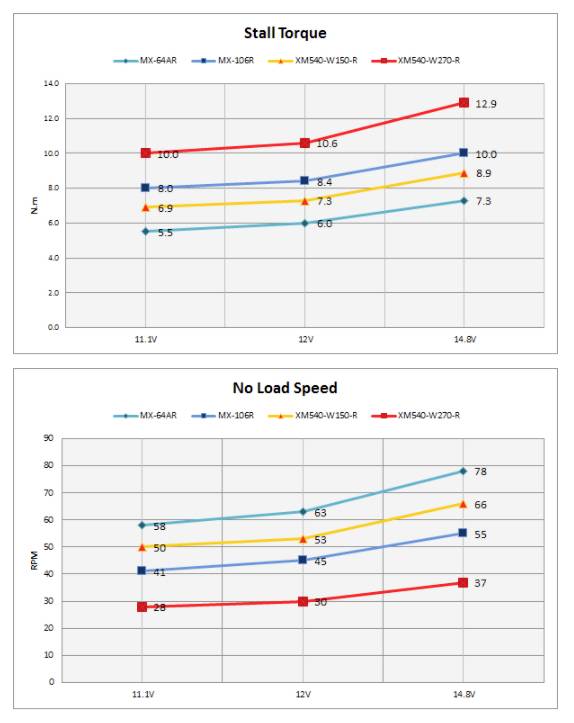

- Točivý moment: 14,8 V 8,9 N.m | 12 v 7,3 N.m | 11,1 v 6,9 N.m.
- OT./MIN: 14,8 V 66 | 12 V 53 | 11,1 V 50
- Interní UC: STM32F103C8 72 MHz Cortex M3
- Enkodér: Bezkontaktně magnetický enkodér
- Přesnost nastavení 0,088° x 4096 kroků
- Provozní napětí: 10 - 14,8 v (doporučeno 12 v)
- Protokol: RS485
- ID: 0 - 253
- Přenosová rychlost: 9600 bit/s - 4,5 Mbit/s.
- Kategorie produktu
Servomotor
- Délka
33.5 mm
- Šířka
58.5 mm
- Číslo výrobce
MBS-ANT-51
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3089981 Robotis Servomotor MBS-ANT-51
Popis

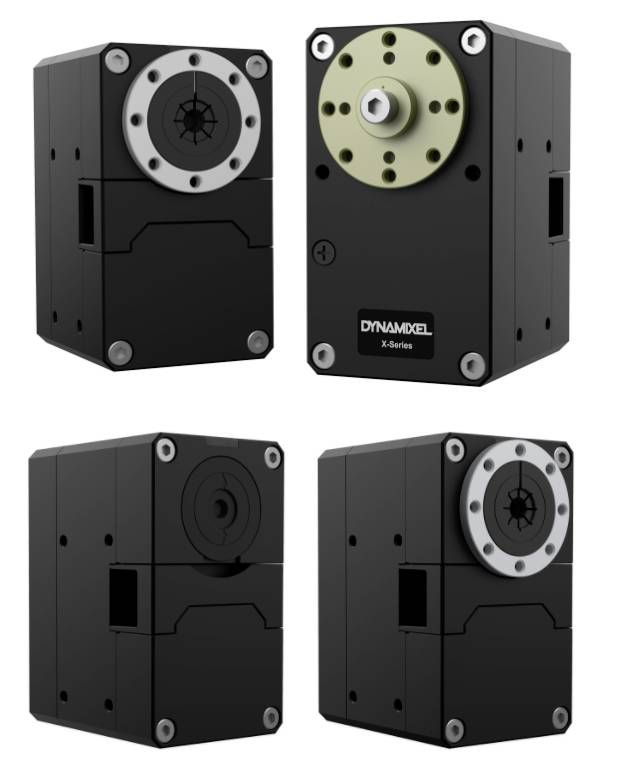

Série DYNAMIXEL X540 je vybavena silou, srovnatelná s MX106, objem však byl snížen o 28,4 %. Série Dynamicxel X je v současnosti nejaktuálnější síťová série servomotorů od ROBOTIS. Tento servomotor XM540-W150-R je vybaven bezkontaktním magnetickým kodérem, který umožňuje rotaci v úhlu 360° s rychlostí až 66 ot./min. Přitom jsou možné utahovací momenty až 8,9.N.m při napětí 14,8 V. Tyto vlastnosti spolu s velmi nízkou hmotností pouhých 165 g poskytují velmi výkonný servomotor pro univerzální použití.
Kabelové vedení
Kromě toho byla u série Dynamicxel X zásadně přepracována vedení kabelů, čímž byla dosažena ještě vyšší spolehlivost. Kabely se již nepřipojují na zadní stranu servomotoru, jak je běžné u řady AX/MX, ale jsou předvedeny na otočné body a v Angele, čímž se kabel méně zatěžuje a kabely se minimalizují.
Šroubení
Šroubování série Dynamicxel X lze provádět různými způsoby. Při použití montážních profilů je však třeba vzít v úvahu, že se používají distanční kroužky, které jsou součástí dodávky.
Tento text byl přeložen strojově.
Kabelové vedení
Kromě toho byla u série Dynamicxel X zásadně přepracována vedení kabelů, čímž byla dosažena ještě vyšší spolehlivost. Kabely se již nepřipojují na zadní stranu servomotoru, jak je běžné u řady AX/MX, ale jsou předvedeny na otočné body a v Angele, čímž se kabel méně zatěžuje a kabely se minimalizují.
Šroubení
Šroubování série Dynamicxel X lze provádět různými způsoby. Při použití montážních profilů je však třeba vzít v úvahu, že se používají distanční kroužky, které jsou součástí dodávky.
Tento text byl přeložen strojově.
Provedení
- SERVOMOTOR DYNAMIXEL XM540-W150-R
- Aktor Dynamicxel řady X
- Rozhraní RS485
- 8,9 mil.
- 66 ot./min
Obsah balení
- 1x servomotor Dynamicxel XM540-W150-R
- 1x rameno serva (HN13-N101)
- 1x data a napájecí kabel X4P
- 5x distanční kroužek
- Různé šrouby a matice
