Rigol MSO5104 digitální osciloskop Kalibrováno dle (ISO), 100 MHz, 2 GSa/s, 100 Mpts, 8 Bit, 1 ks, MSO5104

Digitální osciloskop zobrazuje vícekanálové signálové průběhy na displeji, s různými měřicími parametry a ovládacími prvky.

Černé elektronické zařízení, pohled z boku, s několika otočnými knoflíky a přípojkami.

Černé elektronické zařízení stojící vertikálně s několika tlačítky po straně, pravděpodobně vysílačka nebo zesilovač.

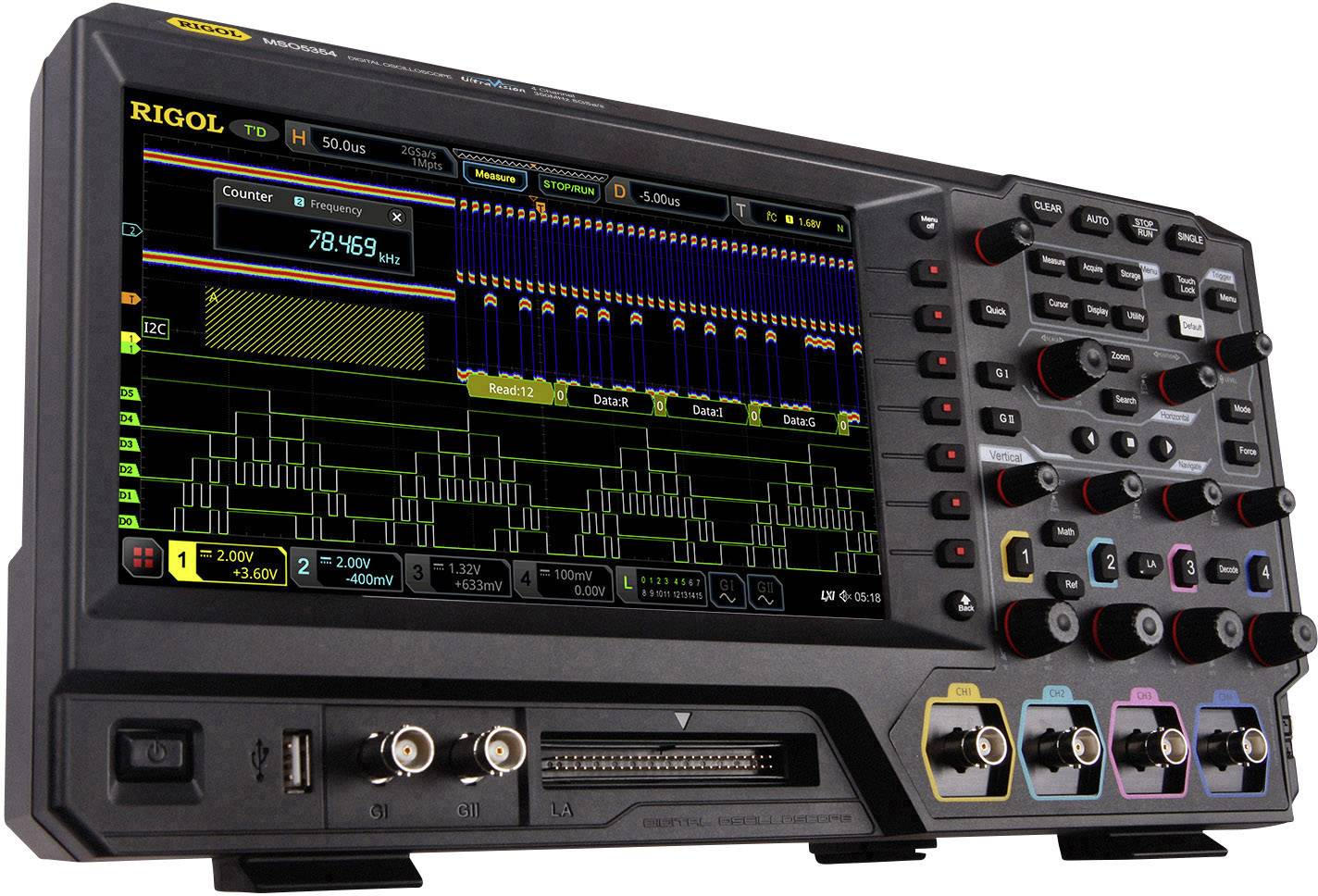

Osciloskop zobrazuje několik digitálních a analogových signálů na barevné obrazovce, aby analyzovalo elektronické signály.

1/4

Dodatečné informace:

Datasheety: (PDF)

Doručení: St 9. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (29 767,77 Kč / kus)

29 767,77 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Digitální osciloskop Rigol MSO5104

Šířka pásma
Vzorkovací rychlost: 8 GSa/s
Hloubka paměti: 200 Mpts

Technické parametry

16 digitálních vstupů (vyžadována sonda PLA2216 - není součástí dodávky)

Kategorie produktu: digitální osciloskop

Šířka pásma: 100 MHz

Vzorkovací frekvence na kanál: 2 GSa/s

Displej: LCD

Rozlišení: 8 Bit

Velikost obrazovky: 22,86 cm

Počet analogových vstupů: 4

: ISO

Kategorie měření: CAT I

Vertikální vychylování: 1 mV/dílek - 10 V/dílek

Vstupní impedance: 1 MΩ ±1 %

Vstupní spojení: AC nebo DC

Napájení: 100 V - 240 V

Rozm.: (d x š x v) 130 x 367 x 200 mm

Hmotnost: 3.5 kg

Displej: 1 024 x 600

Šířka: 367 mm

V: 200 mm

Délka: 130 mm

Rozhraní: LAN
USB

Hloubka paměti na kanál (Mpts): 100 Mpts

Typ: MSO5104

Ke stažení

List technických údajů

List technických údajů 2387945 Rigol MSO5104 digitální osciloskop Kalibrováno dle (ISO), 100 MHz, 2 GSa/s, 100 Mpts, 8 Bit, 1 ks, MSO5104

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2387945 Rigol MSO5104 digitální osciloskop Kalibrováno dle (ISO), 100 MHz, 2 GSa/s, 100 Mpts, 8 Bit, 1 ks, MSO5104

Popis

Digitální osciloskopy řady MSO5000 jsou vysoce výkonné přístroje, které byly vyvinuty na základě technologie UltraVision II od společnosti Rigol pro použití v průmyslu. Spolu s 9" kapacitním multidotykovým displejem je součástí modelů z řady MSO5000 sedm nezávislých přístrojů, díky nimž každý model poskytuje vysoký poměr šířky pásma, extrémně velkou hloubku paměti a další vynikající vlastnosti. Přístroje se dodávají v kompaktním, přenosném provedení a podporují více kanálů, šířek pásma a aktualizaci analytického softwaru. Protože v sobě spojují mnoho nástrojů, umožňují různým skupinám uživatelů zvolit si ten správný produkt, aby ušetřili a přitom dosáhli vynikajících výsledků při testování a profitovat z vynikajícího uživatelsky přívětivého ovládání.

Provedení

Automatické měření 41 parametrů průběhu signálů; funkce hardwarového měření při plné paměti
Řada nástrojů pro dekódování a trigrování sériových protokolů
Až 450 000 rámců s hardwarem pracujícím v reálném čase a nepřetržitým záznamem průběhu a funkcí přehrávání
9" kapacitní multidotykový displej, 256stupňové zobrazení stupňů intenzity
Jedinečná nabídka online aktualizací
Moderní a filigránsk přesný průmyslový design, snadné ovládání
7 nezávislých přístrojů integrovaných do 1 celku: digitální osciloskop, logický analyzátor, spektrální analyzátor, generátor arbitrárních průběhů signálu, digitální voltmetr, frekvenční čítač, analyzátor protokolů

Obsah balení

Základní přístroj
Napájecí kabel
Měřicí sonda PVP2350
Ovladač
Kalibrační certifikát

Doplňující informace
