Rigol DHO924S digitální osciloskop 250 MHz, 1.25 GSa/s, 50 Mpts, 12 Bit, 1 ks, DHO924S

Digitální osciloskop RIGOL DS4024 s displejem zobrazuje dvě signální formy; vlevo periodický průběh vlny, vpravo spektrum s vrcholy.

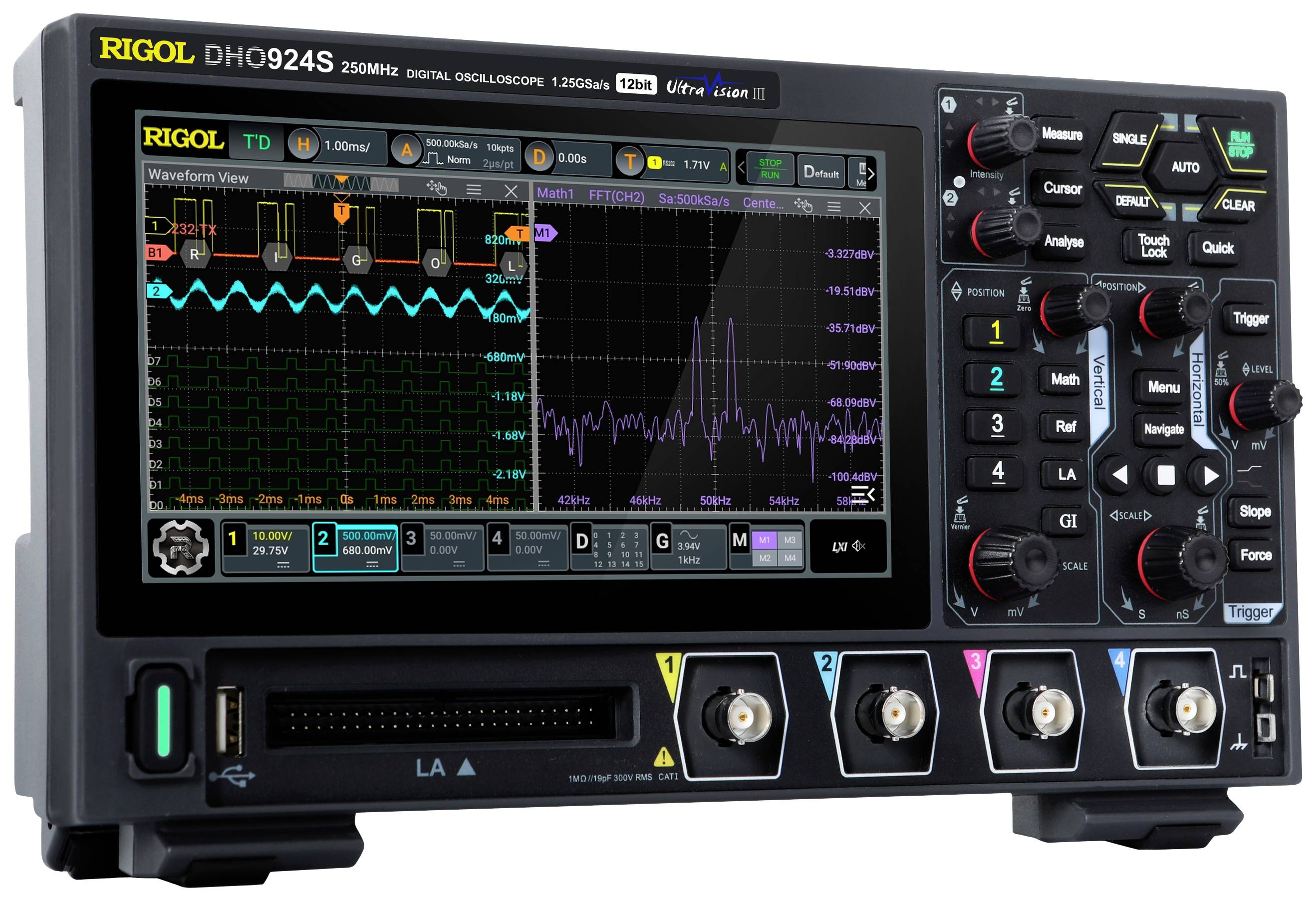

Digitální osciloskop s barevným displejem zobrazuje dva průběhy signálu. Na přední straně má několik ovládacích prvků a připojovacích portů.

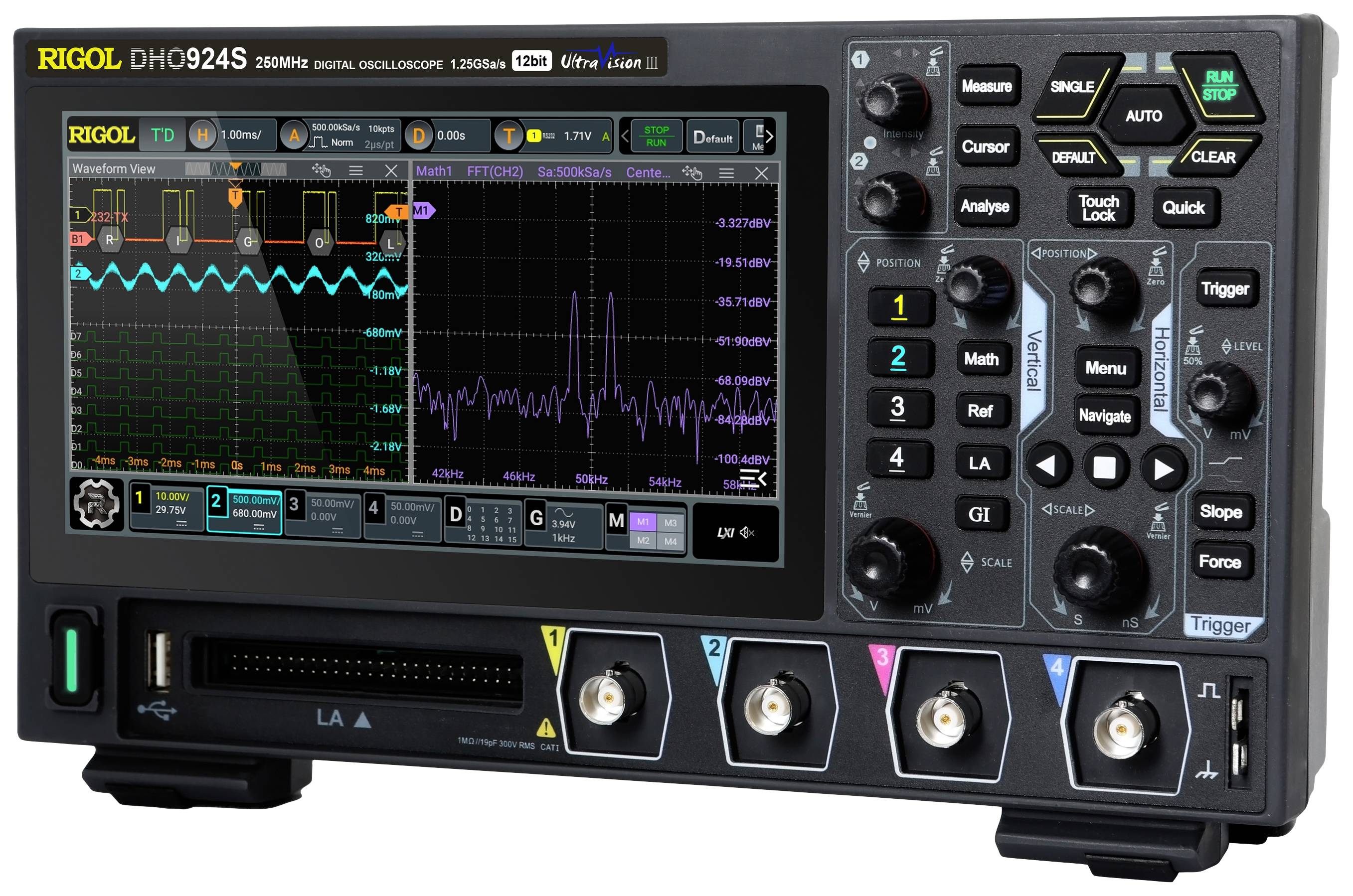

Digitální osciloskop s barevným displejem zobrazuje dva průběhy vln. Přístroj má několik ovládacích prvků a konektorů pro měření.

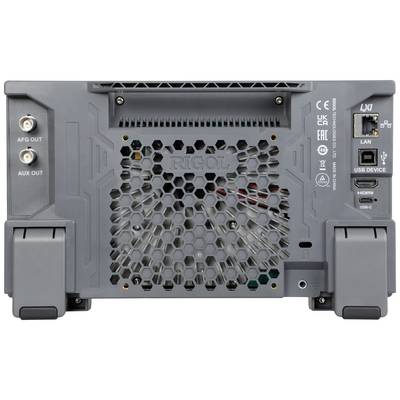

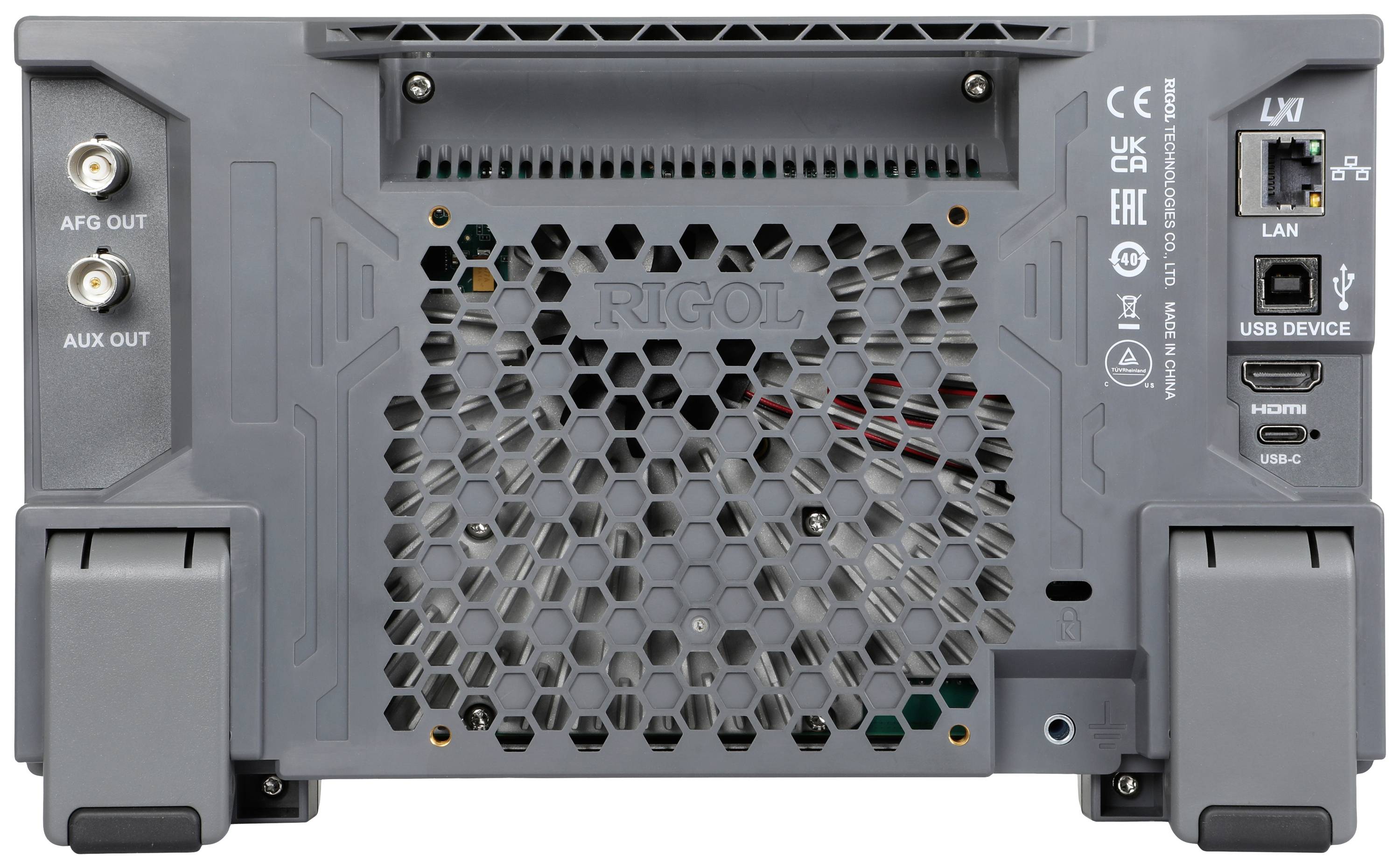

Zadní strana elektronického zařízení s přípojkami a větracími mřížkami. Nahoře síťové (LAN) a USB porty, vlevo AFG a AUX výstupy.

1/4

Naše služba pro vás:

Kalibrace – co je to a kdo to potřebuje?

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

18 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (18 202,48 Kč / kus)

18 202,48 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Kompaktní digitální multifunkční osciloskop

Hlavní benefity

250 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 250 MHz

Vzorkovací frekvence na kanál: 1.25 GSa/s

Displej: Barevný LCD displej 7", 1024 x 600 mm

Rozlišení: 12 Bit

Velikost obrazovky: 17,8 cm

Počet analogových vstupů: 4

: bez certifikátu

Kategorie měření: CAT I

Vstupní impedance: 1 MΩ

Vstupní spojení: 15 pf

Rozm.: (d x š x v) 77.38 x 265.35 x 161.75 mm

Hmotnost: 1.78 kg

Počet digitálních vstupů max.: 16

Displej: Barevný LCD displej, 1024 x 600

Šířka: 265.35 mm

V: 161.75 mm

Délka: 77.38 mm

Rozhraní: LAN
USB zařízení
USB-C
HDMI

Hloubka paměti na kanál (Mpts): 50 Mpts

Typ: DHO924S

Ke stažení

List technických údajů

List technických údajů 2986306 Rigol DHO924S digitální osciloskop 250 MHz, 1.25 GSa/s, 50 Mpts, 12 Bit, 1 ks, DHO924S

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2986306 Rigol DHO924S digitální osciloskop 250 MHz, 1.25 GSa/s, 50 Mpts, 12 Bit, 1 ks, DHO924S

Záruční podmínky

Záruční podmínky 2986306 Rigol DHO924S digitální osciloskop 250 MHz, 1.25 GSa/s, 50 Mpts, 12 Bit, 1 ks, DHO924S

Popis

Řada DHO900 je nový výkonný a ekonomický digitální osciloskop RIGOLs. I přes svůj kompaktní design nabízí vynikající výkon. Nabízí rychlost snímání až 1.000.000 wfms/s (v režimu UltraAcquire), hloubku paměti 50 Mpts, rozlišení 12 bitů a nízký šum. Je kompaktní a přenosný, takže jej lze snadno použít na dílenském stole, v učebně, na zkušebním místě a v dalších scénářích použití. Můžete jej postavit na pracovní stůl, se sklopenými nebo vyklopenými podpěrnými nohami. Umístěte ji naplocho na pracovní stůl nebo upevněte zadní stěnu k stojanu, abyste ušetřili místo.

Tento text byl přeložen strojově.

Provedení

Extrémně nízký základní šum, čistší signál, žádné malé signály nezmeškáte
Vertikální rozsah citlivosti: 200 μV/dílek až 10 v/dílek
Max. Rychlost snímání 1.000.000 wfs/s (v režimu UltraAcquire)
Digitální ukazatel fosforu s možností nastavení intenzity v reálném čase ve 256 stupních
Integrovaná funkce AFG, Bode-Plot-Analyse, histogram, digitální analýza signálu, atd.
Funkce vyhledávání a navigace průběhů umožňuje rychlejší vyhledávání závad signálu
