Rigol DHO812 digitální osciloskop 100 MHz, 1.25 GSa/s, 25 Mpts, 12 Bit, 1 ks, DHO812

Osciloskop s barevným displejem zobrazuje dva elektrické signály v grafech. Ovládací panely a ovladače se nacházejí vpravo.

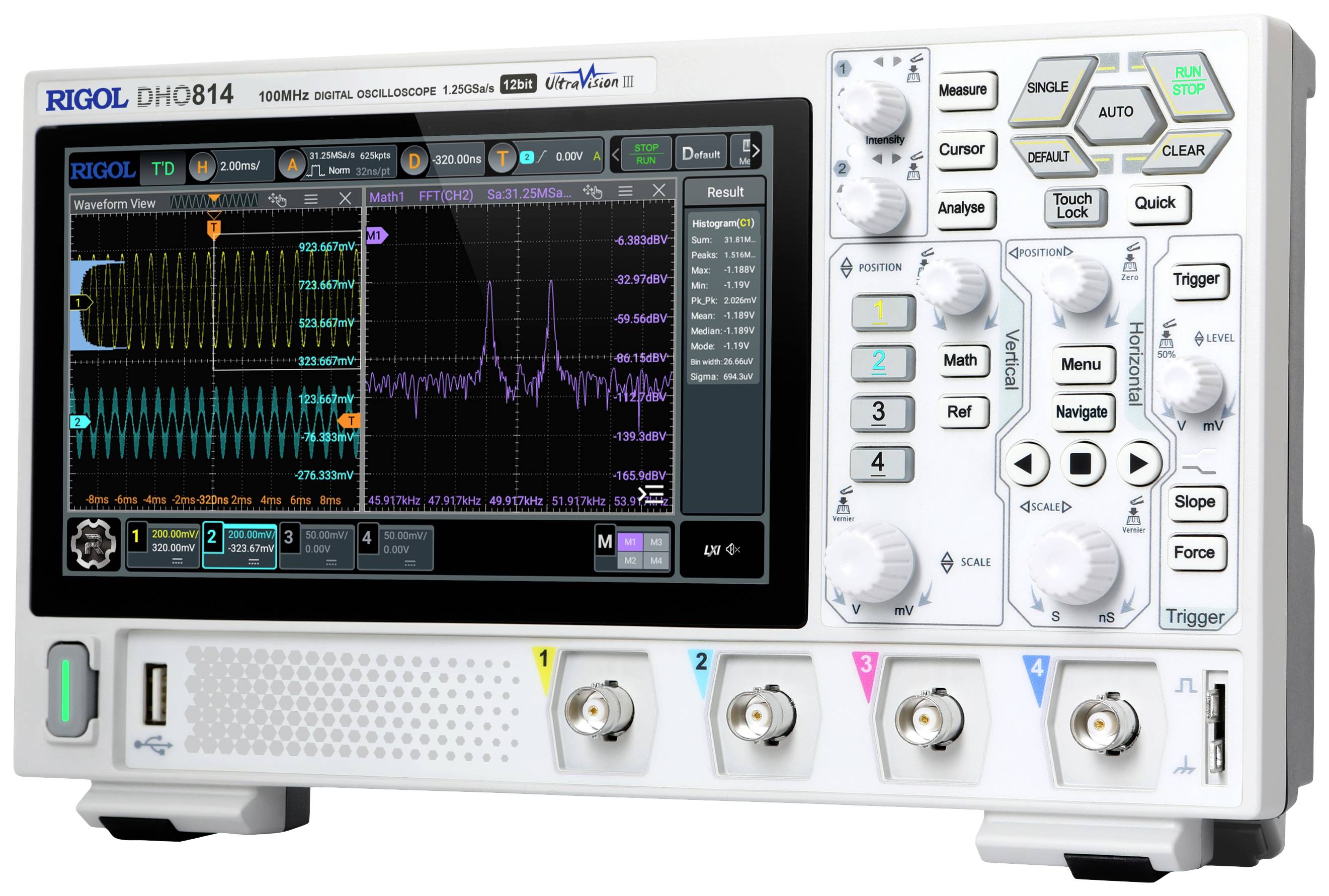

Elektronický osciloskop s velkým displejem zobrazuje vlnité signály. Ovládací prvky a konektory jsou viditelné pro měření.

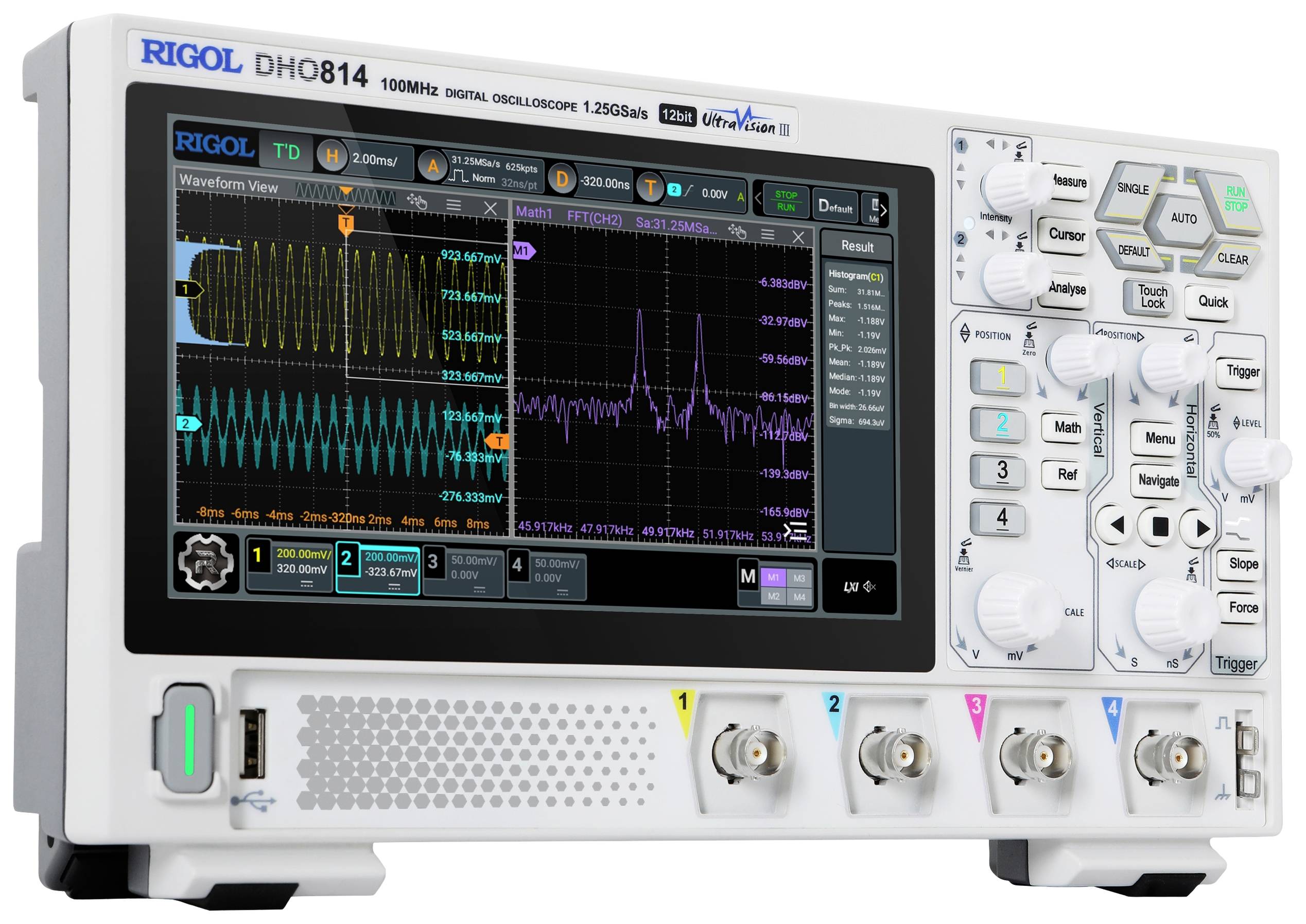

Digitální osciloskop s obrazovkou zobrazuje dvě vlnové podoby a naměřené údaje. Slouží k analýze elektronických signálů.

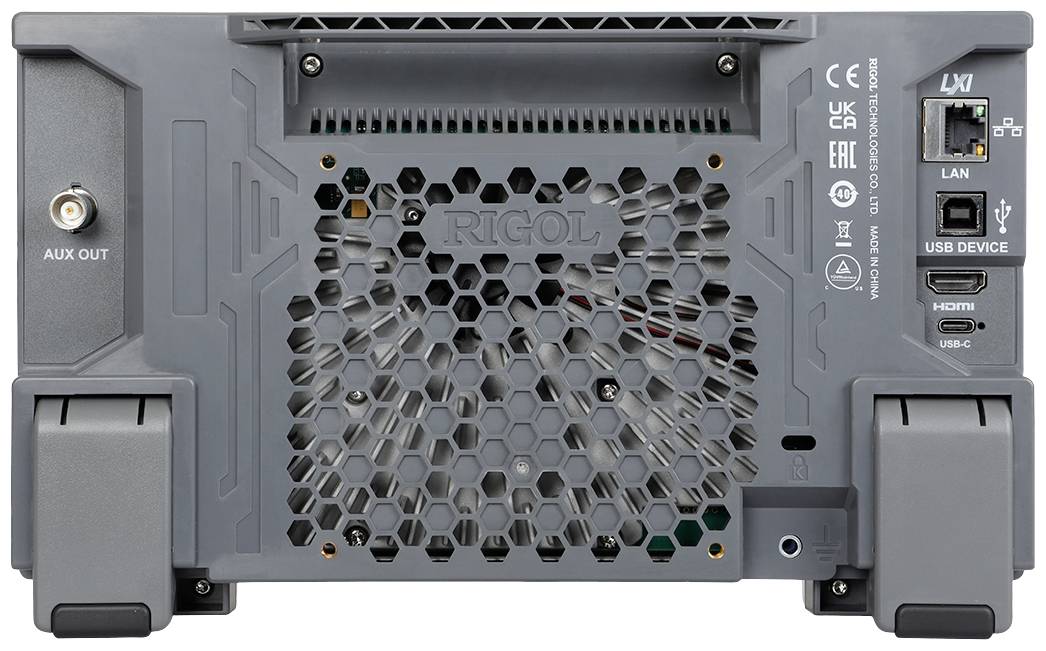

Zadní strana šedého elektronického zařízení s větracími otvory, síťovým ethernetovým portem, HDMI a USB-C konektory a AUX OUT zdířkou.

1/4

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (9 847,11 Kč / kus)

9 847,11 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Kompaktní digitální multifunkční osciloskop

100 MHz
Počet analogových vstupů 2

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 100 MHz

Vzorkovací frekvence na kanál: 1.25 GSa/s

Displej: Barevný LCD displej 7", 1024 x 600 mm

Rozlišení: 12 Bit

Velikost obrazovky: 17,8 cm

Počet analogových vstupů: 2

: bez certifikátu

Kategorie měření: CAT I

Vstupní impedance: 1 MΩ

Vstupní spojení: 15 pf

Rozm.: (d x š x v) 77.38 x 265.35 x 161.75 mm

Hmotnost: 1.78 kg

Displej: Barevný LCD displej, 1024 x 600

Šířka: 265.35 mm

V: 161.75 mm

Délka: 77.38 mm

Rozhraní: LAN
USB zařízení
USB-C
HDMI

Hloubka paměti na kanál (Mpts): 25 Mpts

Typ: DHO812

Ke stažení

List technických údajů

List technických údajů 2986312 Rigol DHO812 digitální osciloskop 100 MHz, 1.25 GSa/s, 25 Mpts, 12 Bit, 1 ks, DHO812

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2986312 Rigol DHO812 digitální osciloskop 100 MHz, 1.25 GSa/s, 25 Mpts, 12 Bit, 1 ks, DHO812

Záruční podmínky

Záruční podmínky 2986312 Rigol DHO812 digitální osciloskop 100 MHz, 1.25 GSa/s, 25 Mpts, 12 Bit, 1 ks, DHO812

Popis

Řada DHO800 je nový výkonný a hospodárný digitální osciloskop RIGOLs. I přes svůj kompaktní design nabízí vynikající výkon. Nabízí rychlost snímání až 1.000.000 wfms/s (v režimu UltraAcquire), hloubku paměti 25 Mpts, rozlišení 12 bitů a nízký šum.

Tento text byl přeložen strojově.

Provedení

Extrémně nízký základní šum, čistší signál, žádné malé signály nezmeškáte
Max. Analogová šířka pásma 100 MHz, 4 analogové kanály, externí trigger výstup (h.) K dispozici pro dvoukanálový model
Vertikální rozsah citlivosti: 500 μV/dílek až 10 v/dílek
Max. Rychlost snímání 1.000.000 wfs/s (v režimu UltraAcquire)
Digitální ukazatel fosforu s možností nastavení intenzity v reálném čase ve 256 stupních
funkce zobrazení průběhů a navigace umožňuje rychlejší vyhledávání závad u anomálií signálu
