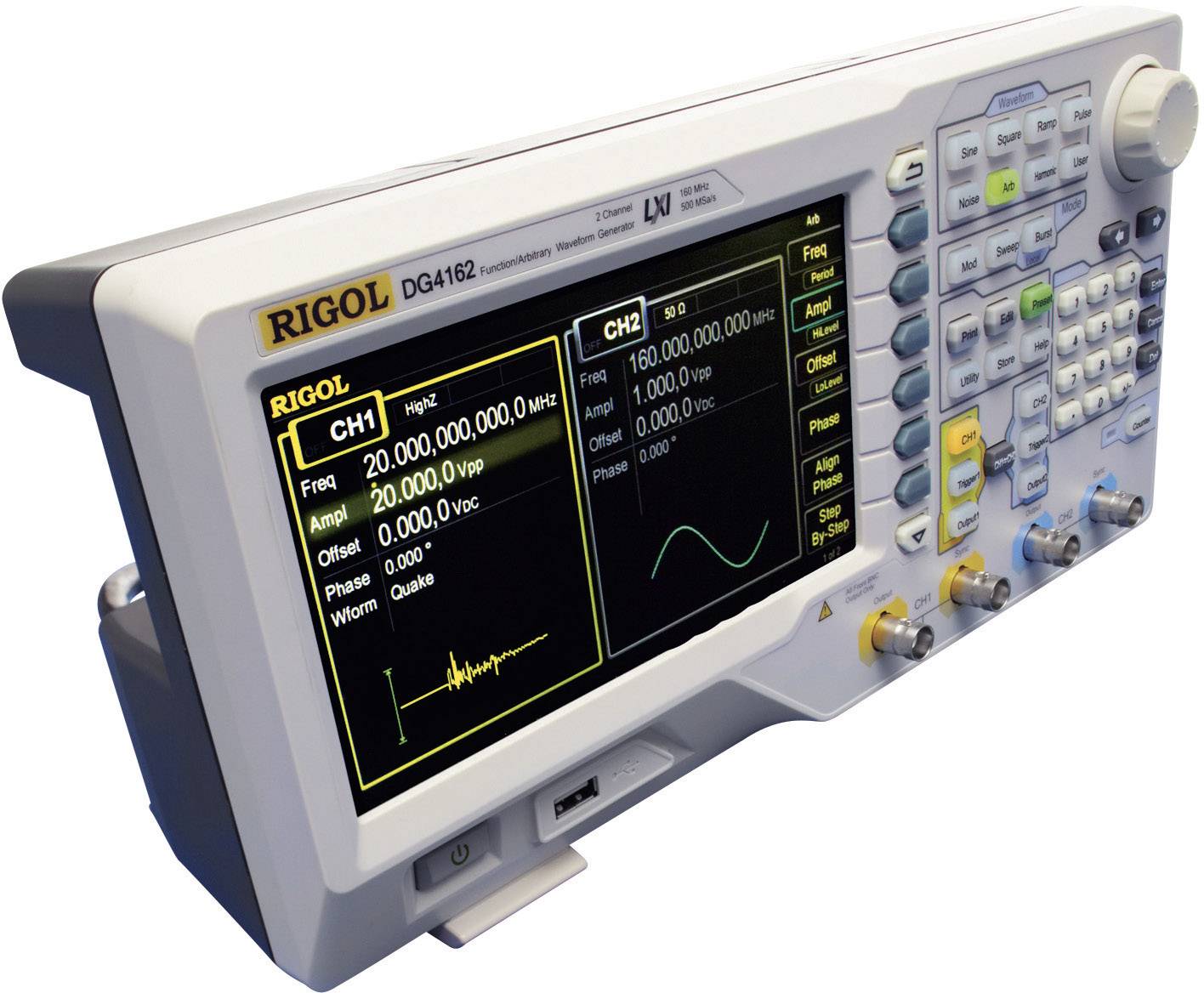

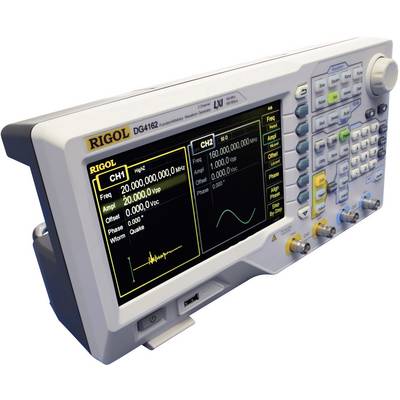

Rigol DG4162 Arbitrární generátor funkcí 0.000001 Hz - 160 MHz sinusový, obdélníkový, pulz, šum, arbitrární, trojúhelník
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (27 458,68 Kč / kus)
27 458,68 Kč
Bez DPH.
Doprava zdarma
Už jen 9 Ks skladem!
Hlavní benefity
Arbitrární a funkční generátor DG4162
- 2 kanály
- Šířka pásma 160 MHz
- Vertikální rozlišení 14 bitů
- Integrovaný čítač frekvence
Technické parametry
- Offset: ± 5 Vpk
- Paměťová křivka: 16 kpts
- Impedance 50 Ω
- Displej: barevný TFT displej 17,7 cm, 800 x 480 pixelů
- Délka: 117 mm
- Výstupní tvar signálu
Sinus, obdélník, trojúhelník, puls, šum, harmonické, arbitrarní
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
0.000001 Hz - 160 MHz
- výstup signálu
sinusový
obdélníkový
pulz
šum
arbitrární
trojúhelník
- Frekvenční rozsah sinus
1 µHz - 160 MHz
- Činitel harmonického zkreslení sinus
<0.1 %
- Frekvenční rozsah obdélník
1 µHz - 50 MHz
- Doba náběhu obdélník
<8 ns
- Displej
LCD
- Frekvenční rozsah trojúhelník
1 µHz - 4 MHz
- Frekvenční rozsah ARB
1 µHz - 40 MHz
bez certifikátu
- Funkce kmitočtu
1 ms - 300 s
- Vnitřní modulace
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
- Spouštěč (synchronní)
TTL
- Externí měření frekvence
1 µHz - 200 MHz
- Rozm.
(š x v) 313 mm x 161 mm
- Hmotnost
3.2 kg
- Frekvence (max.)
160 MHz
- Frekvence (min.)
0.000001 Hz
- Vlastnosti
modulace
- Šířka
313 mm
- V
161 mm
- rozhraní
USB
hostitelský port USB
LAN
- Napájení VDE
napájení z el. sítě
- Typ
DG4162
- Zobrazení
Barevný TFT displej 17,7 cm, 800 x 480 pixelů
- Rozlišení
1 µ Hz
- Frekvenční rozsah
1 µHz - 160 MHz MHz
- Impedance
50 Ω
- Rozhraní
USB, USB host (2x), LAN
- Napájení
100 - 240 V/AC
Ke stažení
List technických údajů
List technických údajů 409753 Rigol DG4162 Arbitrární generátor funkcí 0.000001 Hz - 160 MHz sinusový, obdélníkový, pulz, šum, arbitrární, trojúhelník
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 409753 Rigol DG4162 Arbitrární generátor funkcí 0.000001 Hz - 160 MHz sinusový, obdélníkový, pulz, šum, arbitrární, trojúhelník
Prohlášení o shodě
Prohlášení o shodě 409753 Rigol DG4162 Arbitrární generátor funkcí 0.000001 Hz - 160 MHz sinusový, obdélníkový, pulz, šum, arbitrární, trojúhelník
Záruční podmínky
Záruční podmínky 409753 Rigol DG4162 Arbitrární generátor funkcí 0.000001 Hz - 160 MHz sinusový, obdélníkový, pulz, šum, arbitrární, trojúhelník
Popis
Arbitrární a funkční generátor DG4162 je vybaven 2 výstupními kanály s připojitelnou frekvenční a fázovou propojkou a interní pamětí. Kromě typických funkcí signálu - sinus, obdélník, trojúhelník, puls, šum a harmonické, je předprogramováno přes 140 arbitrárních signálů jako EKG, Gaussovy křivky, Lorentz, dual tone, Expotential Rise, Fall, atd.
Provedení
- Velký barevný monitor 17,8 cm (800 x 480 pixelů)
- Druhy modulace: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
- Funkce kolísání
- Burst
- Externí Trigger vstup
- Dálkového ovládatelný přes USB a LAN (LXI-C)
- Harmonické funkce až k 16. pořadí
- Výkonný software.
Obsah balení
- Síťový kabel
- USB kabel
- BNC kabel (1 m)
- CD se softwarem a návodem
Doplňující informace
Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
