Renata 701114 držák knoflíkových baterií 1x CR 1220 horizontální , povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

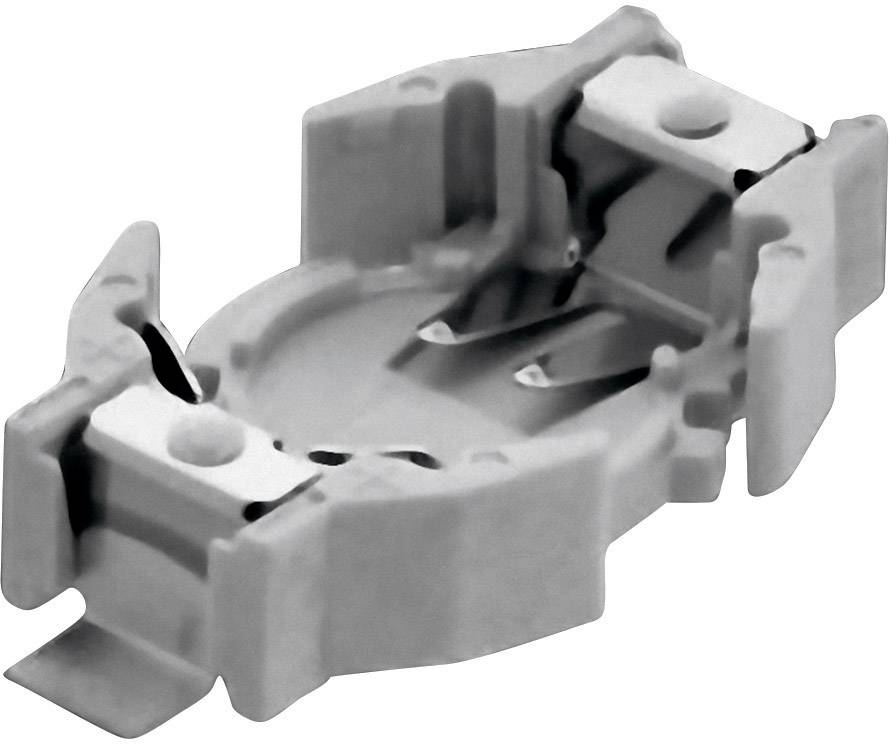

Detail plastového krytu šedé oválné barvy s několika úchyty. Používá se v elektronických zařízeních.

Datasheety: (PDF)

Okamžité doručení: St 2. 9.

396 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (32,22 Kč / kus)

32,22 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Držák knoflíkové baterie CR1220 SMTU1220-LF

Vhodné pro automatické osazení
Vhodné pro reflow pájení
Ochrana proti proudu

Technické parametry

Kategorie produktu: držák knoflíkových baterií

Připojení: horizontální
povrchová montáž SMD

Vhodné pro velikost baterie: CR 1220

Rozm.: (d x š x v) 23.7 x 12.7 x 4.8 mm

Rozestup pinů: 21.1 mm

Počet článků: 1

Délka: 23.7 mm

Šířka: 12.7 mm

V: 4.8 mm

Materiál: Kyselinovzdorný plast

Barva: bílá

Provedení: SMT

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Rozestup pinů

Provedení

Vhodné pro velikost baterie

Rozm.

Renata 701114 držák knoflíkových baterií 1x CR 1220 horizontální , povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Objednací číslo:1009391

Tento produkt

horizontální povrchová montáž SMD

21.1 mm

SMT

CR 1220

(d x š x v) 23.7 x 12.7 x 4.8 mm

Renata 703301 držák knoflíkových baterií 1x CR 2032 horizontální , povrchová montáž SMD (d x š x v) 32 x 16 x 5.4 mm

Objednací číslo:1009389

horizontální povrchová montáž SMD

29.4 mm

SMT

CR 2032

(d x š x v) 32 x 16 x 5.4 mm

Renata 700759 držák knoflíkových baterií 1x CR 2032 horizontální , montáž THT (d x š x v) 24 x 23 x 6 mm

Objednací číslo:650588

horizontální montáž THT

10.15 mm

Pájecí kolíky

CR 2032

(d x š x v) 24 x 23 x 6 mm

Renata 701105 držák knoflíkových baterií 1x CR 1225 horizontální , montáž THT (d x š x v) 20.3 x 12.7 x 8 mm

Objednací číslo:650600

horizontální montáž THT

19 mm

Pájecí vývody

CR 1225

(d x š x v) 20.3 x 12.7 x 8 mm

Renata 701115 držák knoflíkových baterií 1x CR 1225 horizontální , povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Objednací číslo:650609

horizontální povrchová montáž SMD

15.8 mm

SMD

CR 1225

(d x š x v) 23.7 x 12.7 x 4.8 mm

Renata 701106 držák knoflíkových baterií 1x CR 2032 horizontální , montáž THT (d x š x v) 28.5 x 20 x 8.7 mm

Objednací číslo:650612

horizontální montáž THT

27.2 mm

Pájecí vývody

CR 2032

(d x š x v) 28.5 x 20 x 8.7 mm

Renata 701116 držák knoflíkových baterií 1x CR 2032 horizontální , povrchová montáž SMD (d x š x v) 32 x 20 x 5.4 mm

Objednací číslo:650621

horizontální povrchová montáž SMD

29.4 mm

SMD

CR 2032

(d x š x v) 32 x 20 x 5.4 mm

Renata 701133 držák knoflíkových baterií 1x 357, LR 44 horizontální , montáž THT (d x š x v) 19.9 x 12 x 7.4 mm

Objednací číslo:650647

horizontální montáž THT

18.65 mm

Pájecí vývody

357LR 44

(d x š x v) 19.9 x 12 x 7.4 mm

Renata 701118 držák knoflíkových baterií 1x CR 2450N horizontální , povrchová montáž SMD (d x š x v) 36.4 x 24.5 x 7.5 mm

Objednací číslo:650657

horizontální povrchová montáž SMD

33.8 mm

SMD

CR 2450N

(d x š x v) 36.4 x 24.5 x 7.5 mm

Renata 701112 držák knoflíkových baterií 1x CR 2450N, CR 2477N horizontální , montáž THT (d x š x v) 30 x 29.5 x 8.4 mm

Objednací číslo:650659

horizontální montáž THT

25.4 mm

Pájecí kolíky

CR 2450NCR 2477N

(d x š x v) 30 x 29.5 x 8.4 mm

Ke stažení

List technických údajů

List technických údajů 1009391 Renata 701114 držák knoflíkových baterií 1x CR 1220 horizontální , povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1009391 Renata 701114 držák knoflíkových baterií 1x CR 1220 horizontální , povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Popis

Odolný, lehký a tepelně vyrobený z plastu vyztuženého vlákny.

Provedení

Pro automatické osazení (SMT)
Bezpečné držení knoflíkové
Automatické možnost upevnění baterie
Jednoznačná oddělení konektorů
Ochrana před zkratem
Pojistka proti obrácená polarita (Polarisierung)
Ochrana proti proudu
Odolná konstrukce.
Vhodné pro reflow pájení
Držák materiál: tepelná odolnost, glasfasergefulltes LCP
Vznítitelnost UL 94 V-O
Z nerezové oceli AISI 301, baterie kontakty: pružinové navinuté nikl vrstvou. Průběžně Pocínované pájecí plochy, tloušťka min. 5 μm
Odpor kontaktu mezi kontakty a článku menší než 100 mΩ (měřeny při AC 1 kHz; podle materiál krytu baterie)
Schváleno UL.
UL-File číslo E218732
Rozsah provozních teplot: -40 až +100 °C
