relé do DPS Hongfa HF115F-S/012-HSF, 12 V/DC, 16 A, 1 spínací kontakt, 1 ks

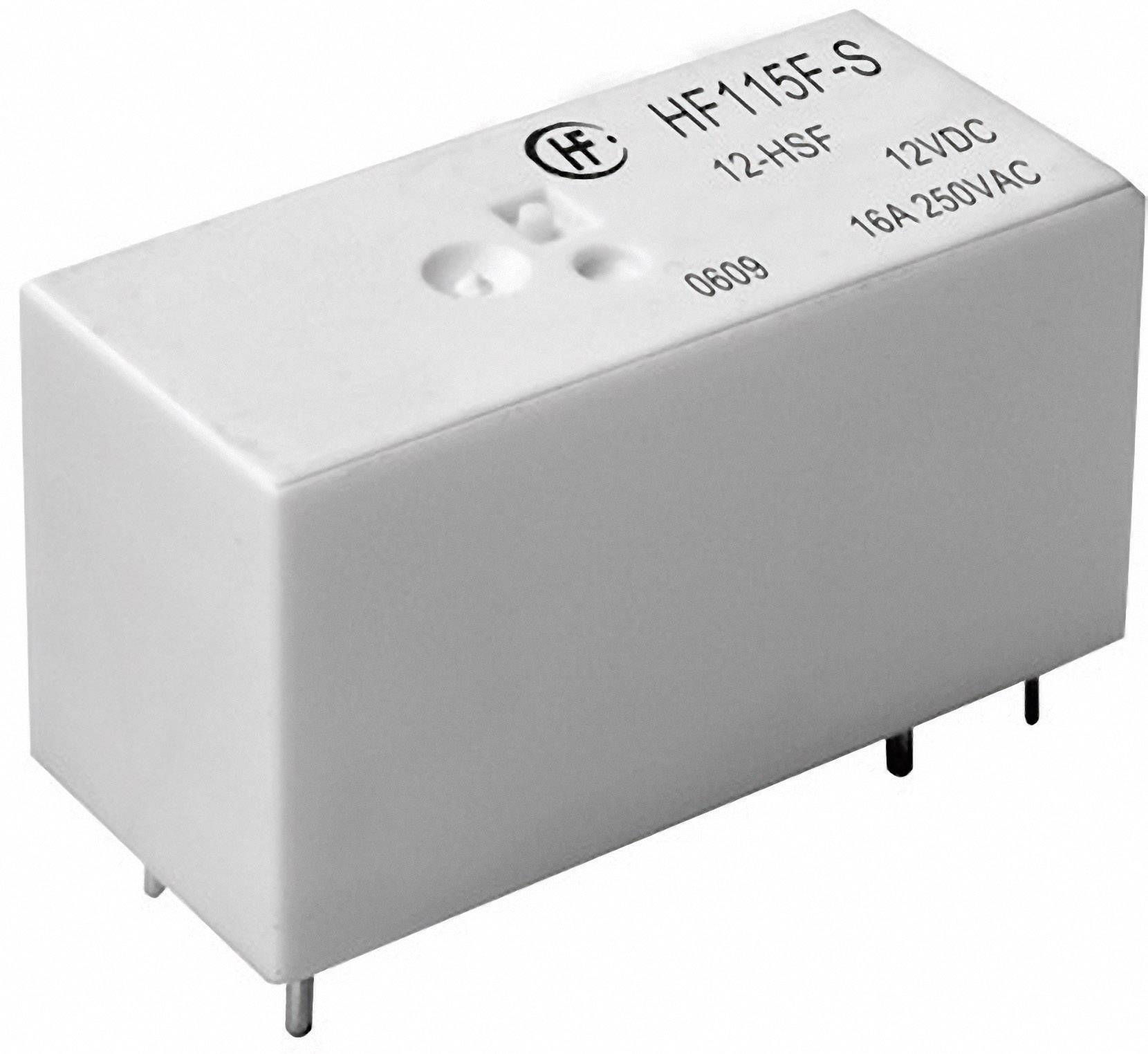

Bílé obdélníkové relé s označeními 'HF115F-S', '12-HSF', '12VDC' a '16A 250VAC'. Čtyři připojovací kolíky dole.

Ilustrační obrázek

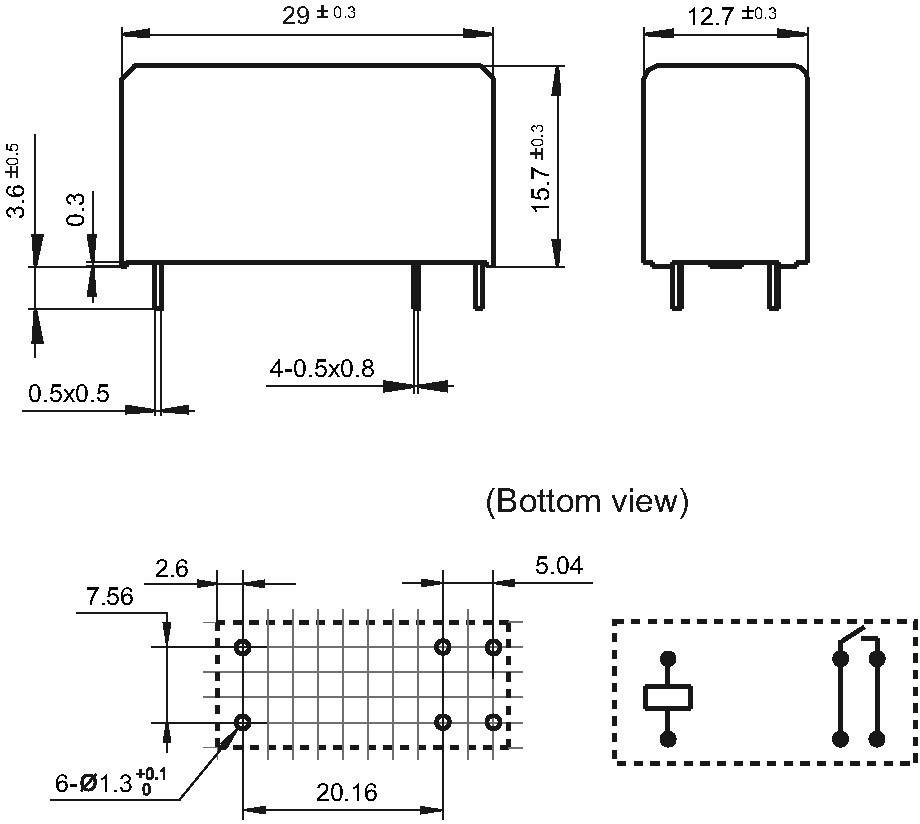

Technický výkres obdélníkového konstrukčního dílu s rozměry v milimetrech. Nahoře: Boční a čelní pohled. Dole: Pohled ze spodu s přípojkami.

1/2

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

440 V/AC

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

423 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (107,43 Kč / kus)

107,43 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťové relé pro proudové špičky HF115F-S

Provozní napětí 12 V DC, při max. 16 A
Dielektricky pevná cívka 5000 V AC, kontakt 1250 V AC
Schválení VDE, UL

Dodatečné informace:

Technické parametry

Elektrická pevnost: (cívka-kontakt ) 5000 V/AC
Konstrukce: vodotěsná (RTIII), stojící

Kategorie produktu: relé do DPS

Typ: HF115F-S/012-HSF

Jmenovité napětí cívky: 12 V/DC

Řídicí napětí (min.): 8.4 V/DC

Řídicí napětí (max.): 18 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 360 Ω

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgSnO2

Spínací napětí (max.): 440 V/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 4000 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 10 mm

Připojení: pájecí piny

Elektrická životnost: 1x 10⁴spínacích cyklů

Mechanická životnost: 5x 10 ⁶ spínacích cyklů

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 29 mm

Šířka: 12.7 mm

V: 15.7 mm

Rozm.: (d x š x v) 29 x 12.7 x 15.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Provedení: Monostabilní

Jmenovité napětí: 12 V/DC

Spínací hodnoty: 4000 VA

Spínací napětí: 440 V/AC

Spínací proud: 16 A

Dielektrická pevnost: (cívka-kontakt) 5000 V/AC / (otevřený kontakt) 1250 V/AC

Typ: HF-S115F/012-HSF

Teplota prostředí: -40 - +85 °C

Ke stažení

List technických údajů

List technických údajů 507554 relé do DPS Hongfa HF115F-S/012-HSF, 12 V/DC, 16 A, 1 spínací kontakt, 1 ks

Popis

Vysoce výkonné relé s wolframovým předkontaktem, speciálně vyvinuté pro zátěže až 3000 W / 250 V/AC, popř. předřadníky.
Použití: hlásiče pohybu, osvětlovací technika, průmyslové řídicí jednotky s vysokým rozběhovým proudem.
