RAFI RAMO 22, 1.10.031.001/0000 nouzový vypínač, 35 V, 2 rozpínací kontakty, 1 ks | Conrad Electronic

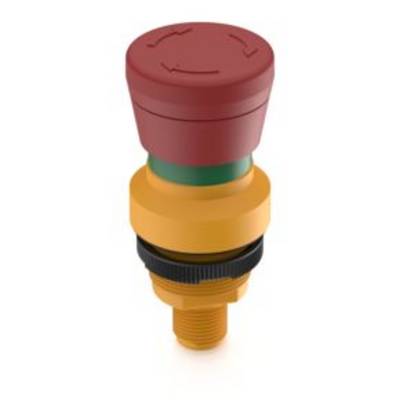

Červené tlačítko nouzového zastavení s žlutým krytem a zeleným prstencem, používané k bezpečnostnímu vypnutí strojů nebo zařízení.

Červené tlačítko nouzového zastavení s žlutým krytem a zeleným prstencem, používané k bezpečnostnímu vypnutí strojů nebo zařízení.

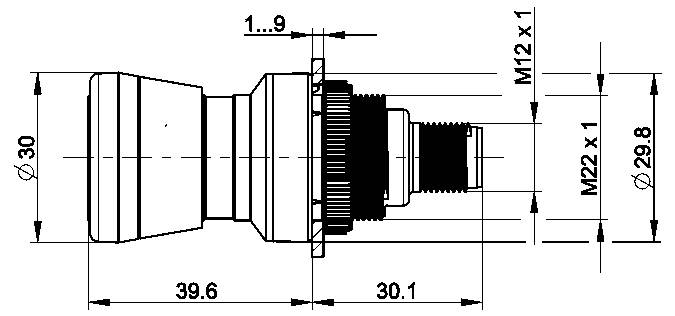

'Technická kresba válcové mechanické součásti s označenými rozměry: celková délka 39,6 mm, průměr 30 mm, velikosti závitů M12 x 1 a M22 x 1.'

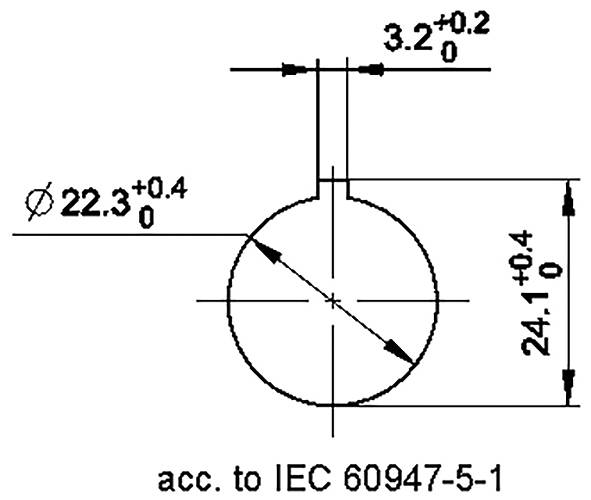

'Schéma kruhového předmětu s rozměry: průměr 22,3±0,4 mm, výška 24,1±0,4 mm. Zahrnuje vertikální prodloužení 3,2±0,2 mm. Označeno podle IEC 60947-5-1.'

'Schéma relé s konfigurací pinů: 1 až 4. Vlevo je zobrazeno relé cívka a schéma spínače; vpravo je znázorněno uspořádání pinů v rozložení se 4 piny.'

1/4

RAFI

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

50 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (2 417,36 Kč / kus)

2 417,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: nouzový vypínač

Typ odblokování: otočení

Potisk (motiv): nouzové STOP

Typ osvětlení: žádné

Materiál kontaktu: zlato

Typ kontaktu: 2 rozpínací kontakty

Připojení: zástrčka M12

Montážní Ø: 22.3 mm

Funkce: s aretací

Délka: 30 mm

Šířka: 30 mm

V: 69.7 mm

Spínací napětí: 35 V

Spínací proud (max.): 0.1 A

Typ: RAMO 22

Obsah: 1 ks

Rozm.: (d x š x v) 30 x 30 x 69.7 mm

Montážní hloubka: 30.1 mm

Ke stažení

List technických údajů

List technických údajů 3059623 RAFI RAMO 22, 1.10.031.001/0000 nouzový vypínač, 35 V, 2 rozpínací kontakty, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3059623 RAFI RAMO 22, 1.10.031.001/0000 nouzový vypínač, 35 V, 2 rozpínací kontakty, 1 ks
