RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 tlačítko stohovatelné zdvihátko transparentní 1 ks Piece

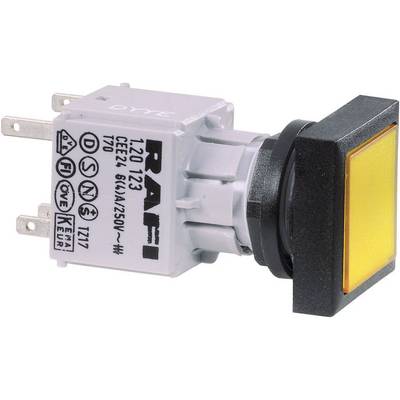

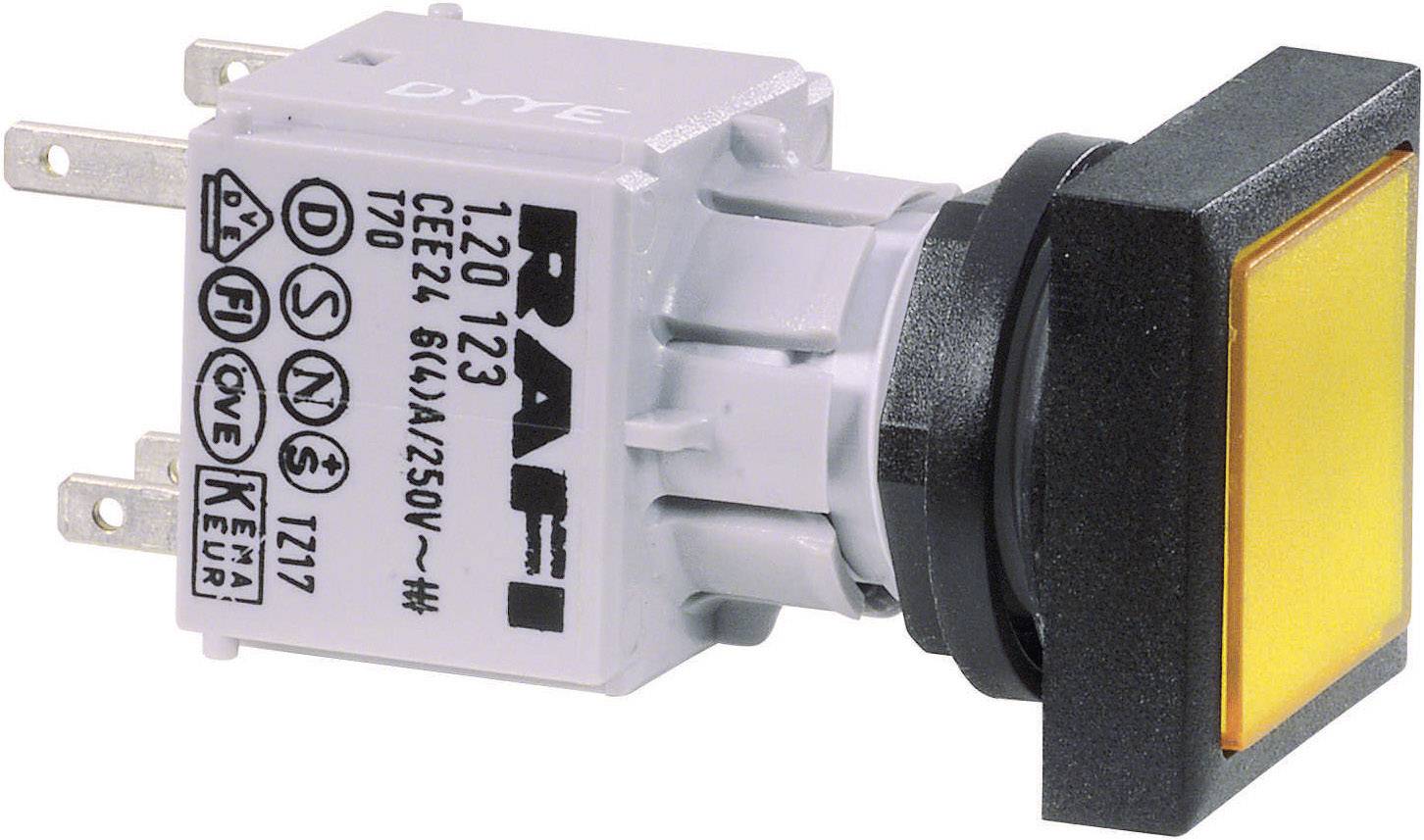

Obdélníkový žlutý tlačítkový spínač s černým rámečkem a stříbrným připojovacím pouzdrem. Textové poznámky k elektrickým specifikacím.

Ilustrační obrázek

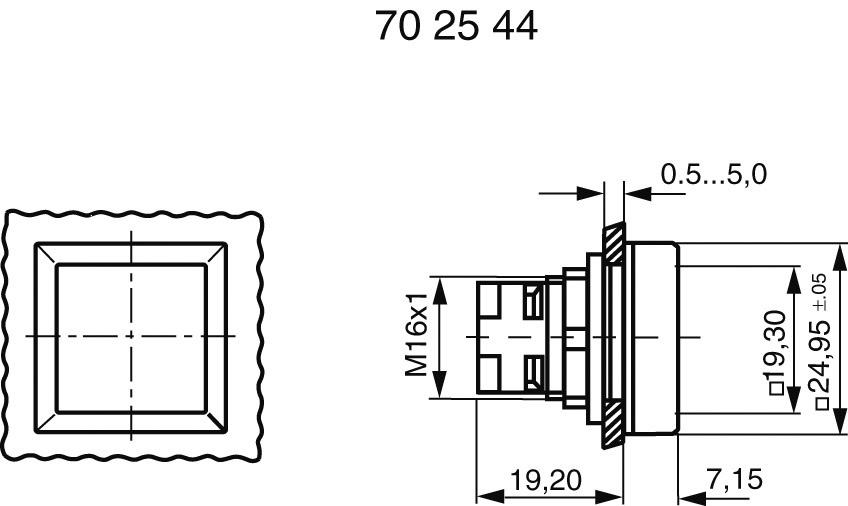

Technický výkres spínače s rozměry: Celková velikost 70x25x44, závit M16x1, délka 24,95 ±0,5 mm, šířka 19,30 mm.

1/2

Ilustrační obrázek

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

26 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (260,33 Kč / kus)

260,33 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Odolnost proti nárazu podle IEC 68-2-27
Klimatická odolnost: Konstantní klima podle IEC 68-2-3 a 2-30; Proměnlivé klima podle IEC 68-2-14 a 2-33

Druh obalu: Piece

Kategorie produktu: tlačítko

Vlastnosti: stohovatelné

Typ osvětlení: celoplošné podsvícení

Typ světelného zdroje: LED

Typ sepnutí: zdvihátko

Barva: transparentní

Barva pouzdra: čirá

Potisk (motiv): žádný

Připojení: externí kontaktní prvek

Forma, tvar: čtvercový

Tloušťka čelního panelu: 0,5 - 5 mm

Funkce: kontaktní těleso

Montážní Ø: 16.2 mm

Provedení: Tlačítko

Min. teplota: -25 °C

Max. teplota: +70 °C

Šířka: 25 mm

V: 25 mm

Obsah: 1 ks

Rozm.: (š x v) 25 mm x 25 mm

Splňuje RoHS: ano

Typ: RAFIX 16 130070201/1002

Typ: 130070201/1002

Provozní teplota: (neosvětlený): -25 až +70°C/(osvětlený) -25 až +55°C °C

Ke stažení

List technických údajů

List technických údajů 702528 RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 tlačítko stohovatelné zdvihátko transparentní 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 702528 RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 tlačítko stohovatelné zdvihátko transparentní 1 ks Piece

Popis

Vysoce kvalitní ovládací prvek, který umožňuje prostorově úsporné a vhodné uspořádání tlačítkových polí a zároveň dostatečně velkou ovládací plochu. Montáž: Jednoduchá montáž jednou rukou, upevnění pomocí přiložené šestihranné matice. Řídicí přístroje lze seřadit těsně vedle sebe. Používají-li se standardní prvky se zarážkovým mechanismem (spínače), poskytuje tlačítko viditelnou indikaci spínacích poloh. U všech ostatních spínacích prvků se tlačítko po každém spuštění vrací do své základní polohy. Žárovka se vyměňuje z přední strany (odstranění tělesa tlačítka) nebo přímo na spínacím prvku.
