RAFI 1.30.070.001/1002 RAFIX 16 130070001/1002 tlačítko plochý hmatník transparentní 1 ks

Bílý, obdélníkový spínač s černým krytem a stříbrnými kontakty, potištěný technickými specifikacemi, jako jsou napětí a výrobce.

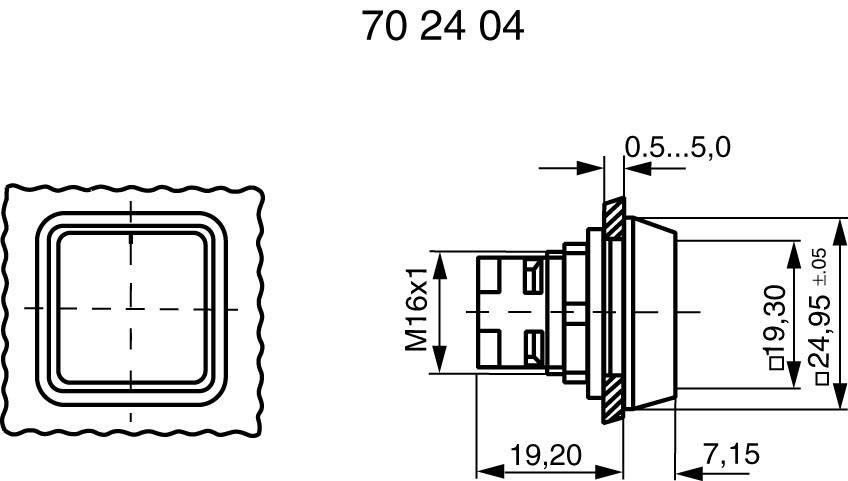

Technický výkres čtvercového spínače s rozměry: šířka 19,20 mm, výška 24,95 ±0,5 mm. Závit M16x1, montážní rozměr 7,15 mm.

1/2

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

56 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (260,33 Kč / kus)

260,33 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Odolnost proti nárazu podle IEC 68-2-27
Klimatická odolnost: Konstantní klima podle IEC 68-2-3 a 2-30; Proměnlivé klima podle IEC 68-2-14 a 2-33

Kategorie produktu: tlačítko

Vlastnosti: plochý hmatník

Typ osvětlení: celoplošné podsvícení

Typ světelného zdroje: LED

Barva: transparentní

Potisk (motiv): žádný

Připojení: externí kontaktní prvek

Forma, tvar: čtvercový/přímý

Tloušťka čelního panelu: 0,5 - 5 mm

Funkce: kontaktní těleso

Montážní Ø: 16.2 mm

Provedení: Tlačítko

Min. teplota: -25 °C

Max. teplota: +70 °C

Šířka: 25 mm

V: 25 mm

Obsah: 1 ks

Rozm.: (š x v) 25 mm x 25 mm

Splňuje RoHS: ano

Typ: RAFIX 16 130070001/1002

Typ: 130070001/1002

Provozní teplota: (neosvětlený): -25 až +70°C/ (osvětlený) -25 až +55 °C

Ke stažení

List technických údajů

List technických údajů 702404 RAFI 1.30.070.001/1002 RAFIX 16 130070001/1002 tlačítko plochý hmatník transparentní 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 702404 RAFI 1.30.070.001/1002 RAFIX 16 130070001/1002 tlačítko plochý hmatník transparentní 1 ks

Popis

Vysoce kvalitní ovládací prvek, který umožňuje prostorově úsporné a vhodné uspořádání tlačítkových polí a zároveň dostatečně velkou ovládací plochu. Montáž: Jednoduchá montáž jednou rukou, upevnění pomocí přiložené šestihranné matice. Řídicí přístroje lze seřadit těsně vedle sebe. Používají-li se standardní prvky se zarážkovým mechanismem (spínače), poskytuje tlačítko viditelnou indikaci spínacích poloh. U všech ostatních spínacích prvků se tlačítko po každém spuštění vrací do své základní polohy. Žárovka se vyměňuje z přední strany (odstranění tělesa tlačítka) nebo přímo na spínacím prvku.
