Radxa RS117-D2 Rock Pi 3A, 4 x2.0 GHz, Operační paměť 2 GB
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Zobrazit alternativy
Prodej a doprava:
Celková cena (1 607,44 Kč / kus)
Kč
Hlavní benefity
Radxa ROCK3 a2 GB)
- Vychází z Rocchip RK3568
- 4x Cortex A55 s taktovací frekvencí 2 GHz
- Operační paměť RAM: 2 GB
- Grafický procesor Mali G52
Technické parametry
- SOC: RK3568
- Procesor: Čtyřjádrový Cortex A55, frekvence 2 GHz
- GPU: Mali G52
- NPU: 0,8 TOPS NPU
- Operační paměť 2 GB LPDDR4 3200MT/s, až 1560 MHz
- Pevný disk: EMMC, μSD karta (μSD slot podporuje až 128 GB microSD karty), M.2 SSD (M.2 připojení podporuje až 8 TB M2 NVME SSD)
- Zobrazení: HDMI 2.0 až 4k*2k při 60 Hz, MIPI DSI 2 Lanes přes FPC připojení, dva libovolné konektory HDMI a MIPI DSI lze používat současně, podporuje režim zrcátek nebo rozšiřující režim.
- Audio: Konektor jack 3,5 mm s mikrofonem, HD kodek, který podporuje audio až 24 bit / 96 kHz.
- Kamera: Kamera MIPI CSI 2 Lanes přes FPC připojení, podporuje kameru s rozlišením až 800 Mpx.

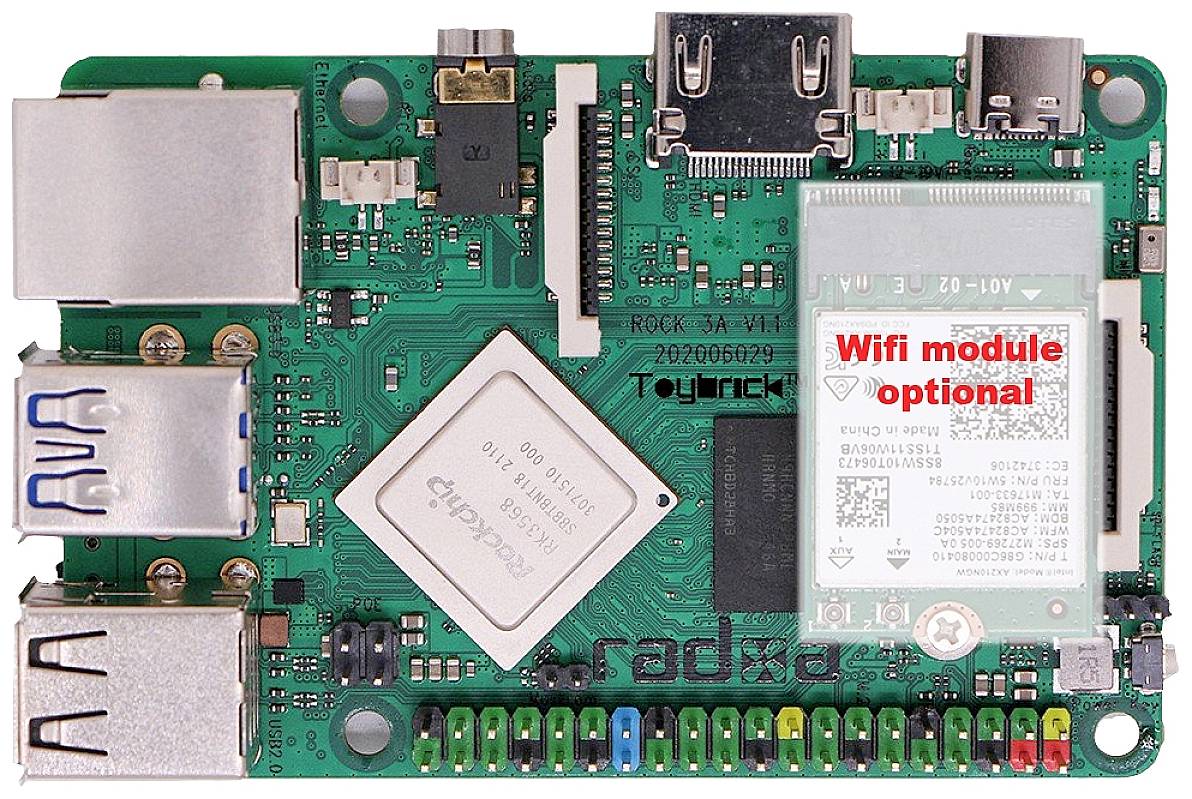

- Bezdrátový: Není k dispozici. Volitelný bezdrátový modul ROCK Pi
- USB: 1x USB 3.0 OTG, hardwarový spínač pro přepínání hostů/zařízení, přední strana, 1x USB 3.0 HOST, 2x USB 2.0 HOST
- Ethernet: Podporuje GbE LAN s Power over Ethernet (PoE), další funkce je nutná pro napájení přes PoE
- Další přípojky: 40-pólová rozšiřující lišta s 5x UART, 1x SPI Bus, 2x I2C bus, 6x PWM, 1x ADC, 1x CAN, 6x GPIO, 2x 5V DC vstup, 1x 3,3 v DC proudový vstup
- Ostatní: RTC, RTC přípojka pro baterii s časovým čelistí (volitelné)
- NAPÁJENÍ: PD USB, PODPORUJE USB TYP C PD 2.0, 9 V / 2 A, 12 V / 2 A, 15 V / 2 A, 20 V / 2 A., Qualcomm® Quick ChargeTM: Podporuje adaptér QC 3.0/2.0, 9 v/2 a, 12 v/1,5 A.
- Kategorie produktu
single board computer
- Model
Rock Pi 3A
- System-on-a-Chip
Rockchip RK3568
- Procesor
Čtyřjádrový procesor Cortex-A55
- Počet jader procesoru
4 x
2 GB
- Taktovací frekvence
2.0 GHz
- Pohonný systém
bez OS
- Přípojky interní
CSI (kamera)
DSI (Display)
GPIO (40pól.)
- Přípojky externí
USB 2.0
USB 3.0
HDMI™
3,5mm konektor
- Napájení
napájení přes USB
- Výstupní napětí (min.)
9 V/DC
- Výstupní proud
2 A
- Délka
85 mm
- Šířka
56 mm
Ke stažení
List technických údajů
List technických údajů 2490825 Radxa RS117-D2 Rock Pi 3A, 4 x2.0 GHz, Operační paměť 2 GB
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2490825 Radxa RS117-D2 Rock Pi 3A, 4 x2.0 GHz, Operační paměť 2 GB
Popis
ROCK 3A je vylepšená verze ROCK Pi 4 s několika vylepšeními výkonu a dalšími novými rozhraními.
Rock 3A nastavuje na čip RK3568. To umožňuje více možností, pokud jde o vstup a výstup. Kromě M.2 Key M portu pro připojení NVMe SSD se dvěma kanály PCIe 3.0 je k dispozici jeden E-port, který je propojen s rozhraním PCIe 2.0 Lane. Ten lze oslovit také přes UART, ale také podporuje WiFi 6 karty pro mimořádně rychlé bezdrátové připojení k síti.
Integrovaný RK3568 obsahuje čtyři výpočetní jádra Cortex A55, přičemž taktovací frekvence činí až 2 gigahertz. Viz také grafické řešení Mali G52. K ukládání operačního systému, aplikací a dat lze kromě NVMe SSD použít také modul eMMC nebo klasickou microSD kartu. Pro připojení k síti je k dispozici gigabitový Ethernet port s podporou PoE.

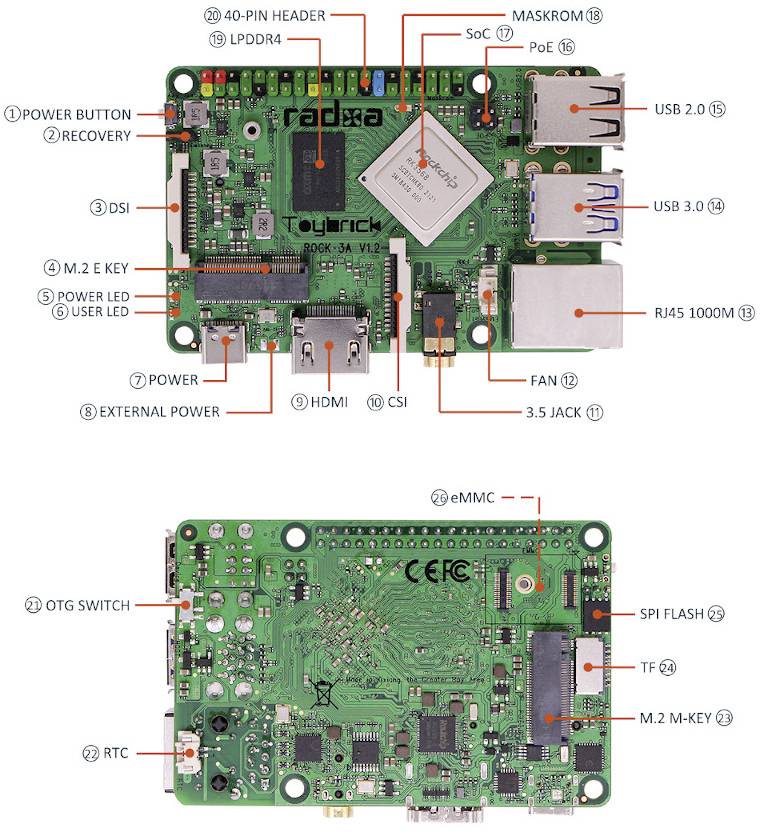

Obrazové signály lze přenášet přes port HDMI 2.0, k tomu je zapotřebí MIPI DSI spojka. Jeden konektor jack 3,5 mm umožňuje snadné připojení sluchátek nebo reproduktorů. Externí díly příslušenství a také externí paměť lze připojit přes dva USB 2.0 a USB 3.0 porty. Bateriemi napájené hodiny reálného času jsou k dispozici na vývojářské desce s rozměry 85 x 54 mm. Komplexní kolíková lišta, 40 GPIO pinů, je barevně kódovaná a je z velké části kompatibilní s Raspberry Pi a Rock Pi 4.
Na softwarové stránce je také podporováno Debian 10.
Specifikace
SoC – RK3568
Procesor - Quad A55 až 2 GHz
GPU - MALI G52 GPU, 0,8T NPU
Operační systém: Android 11.0, Debian 10 / Ubuntu / Slakware
Zásuvný modul eMMC, 2/4/8GB LPDDR4 3200MT/s, frekvence ovladače DRAM až 1560 MHz
Podpora výkonu QC/PD s protokolem QC/PD-IC nové generace
Dva USB 2.0 konektory USB 3.0 (1x OTG + 1x HOST), oba USB 3.0 lze nakonfigurovat v SATA režimu pomocí rozšiřovací kabelu SATA
GbE s podporou PoE
M.2 M-Key pro NVMe s PCIe 3.0 x2 lana
M.2 E-Key pro konektivitu s PCIe 2.0 x1/SDIO/UART, podporuje Wi-Fi 6 karty
1x MIPI DSI, 1x MIPI CSI, kompatibilní S ROCK Pi 4
GPIO Header - 40P, většinou kompatibilní S ROCK Pi 4
Tento text byl přeložen strojově.
Rock 3A nastavuje na čip RK3568. To umožňuje více možností, pokud jde o vstup a výstup. Kromě M.2 Key M portu pro připojení NVMe SSD se dvěma kanály PCIe 3.0 je k dispozici jeden E-port, který je propojen s rozhraním PCIe 2.0 Lane. Ten lze oslovit také přes UART, ale také podporuje WiFi 6 karty pro mimořádně rychlé bezdrátové připojení k síti.
Integrovaný RK3568 obsahuje čtyři výpočetní jádra Cortex A55, přičemž taktovací frekvence činí až 2 gigahertz. Viz také grafické řešení Mali G52. K ukládání operačního systému, aplikací a dat lze kromě NVMe SSD použít také modul eMMC nebo klasickou microSD kartu. Pro připojení k síti je k dispozici gigabitový Ethernet port s podporou PoE.
Obrazové signály lze přenášet přes port HDMI 2.0, k tomu je zapotřebí MIPI DSI spojka. Jeden konektor jack 3,5 mm umožňuje snadné připojení sluchátek nebo reproduktorů. Externí díly příslušenství a také externí paměť lze připojit přes dva USB 2.0 a USB 3.0 porty. Bateriemi napájené hodiny reálného času jsou k dispozici na vývojářské desce s rozměry 85 x 54 mm. Komplexní kolíková lišta, 40 GPIO pinů, je barevně kódovaná a je z velké části kompatibilní s Raspberry Pi a Rock Pi 4.
Na softwarové stránce je také podporováno Debian 10.
Specifikace
SoC – RK3568
Procesor - Quad A55 až 2 GHz
GPU - MALI G52 GPU, 0,8T NPU
Operační systém: Android 11.0, Debian 10 / Ubuntu / Slakware
Zásuvný modul eMMC, 2/4/8GB LPDDR4 3200MT/s, frekvence ovladače DRAM až 1560 MHz
Podpora výkonu QC/PD s protokolem QC/PD-IC nové generace
Dva USB 2.0 konektory USB 3.0 (1x OTG + 1x HOST), oba USB 3.0 lze nakonfigurovat v SATA režimu pomocí rozšiřovací kabelu SATA
GbE s podporou PoE
M.2 M-Key pro NVMe s PCIe 3.0 x2 lana
M.2 E-Key pro konektivitu s PCIe 2.0 x1/SDIO/UART, podporuje Wi-Fi 6 karty
1x MIPI DSI, 1x MIPI CSI, kompatibilní S ROCK Pi 4
GPIO Header - 40P, většinou kompatibilní S ROCK Pi 4
Tento text byl přeložen strojově.
Doplňující informace
Software potřebný pro ROCK3 a můžete stáhnout na adrese wiki.radxa.com/Rock3/downloads
