QuickCool topné těleso (d x š x v) 60 x 10 x 40 mm Rozestup děr: 20 mm QG-IF-A3-1 x 3

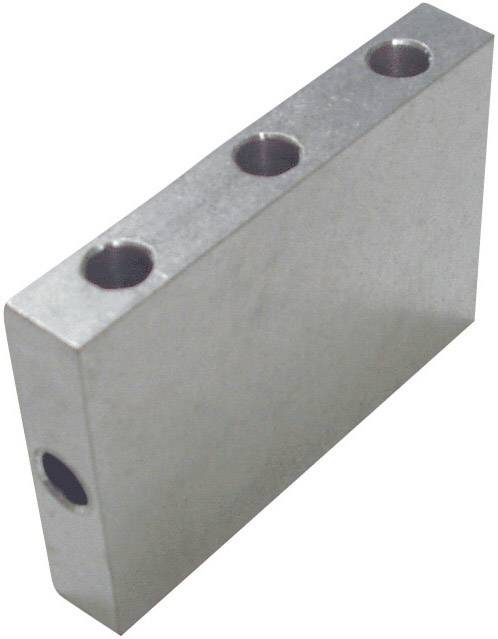

Kovový blok se čtyřmi kulatými otvory, z nichž tři jsou viditelné na horní hraně a jeden na boku.

Izometrický nákres obdélníkového bloku s kruhovými otvory o rozměrech B, L a C na průhledné mřížce.

Izometrický výkres obdélníkové součásti se třemi rovnoběžnými válci, které spojují dvě čtvercové desky.

'Izometrický výkres systému membránové spojky s několika deskami a dvěma připojenými trubkami sloužícími jako propojovací prvky.'

1/4

Kategorie produktu

topné těleso

Ø otvoru

3 mm

Typ

QG-IF-A3-1 x 3

Počet hran-otvorů (délky)

3 x

Počet hran-otvorů (šířka)

1 x

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

9 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (222,31 Kč / kus)

222,31 Kč

Bez DPH.

Už jen 9 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Tepelný spínací prvek pro tepelné vodivé trubky (Heatpipes)

Dodatečné informace:

Technické parametry

Rovinnost: 0,01 mm

Kategorie produktu: topné těleso

Typ: QG-IF-A3-1 x 3

Počet hran-otvorů (délky): 3 x

Počet hran-otvorů (šířka): 1 x

Ø otvoru: 3 mm

Rozestup děr: 20 mm

Materiál: hliník

Vlastnosti: vrtané otvory

Délka: 60 mm

Šířka: 10 mm

V: 40 mm

Rozm.: (d x š x v) 60 x 10 x 40 mm

Splňuje RoHS: ano

Materiál: Hliník

Ke stažení

List technických údajů

List technických údajů 189245 QuickCool topné těleso (d x š x v) 60 x 10 x 40 mm Rozestup děr: 20 mm QG-IF-A3-1 x 3

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 189245 QuickCool topné těleso (d x š x v) 60 x 10 x 40 mm Rozestup děr: 20 mm QG-IF-A3-1 x 3

Popis

Tepelný spínací prvek se připevní ke zdrojům tepla pomocí svorkám nebo se přišroubuje. Chladící lamela se upevňuje k tepelné trubce. Tak se transportuje teplo od spínacího prvku přes tepelné trubky do chladících lamel. Chladící lamely se připojí k tepelným trubkám. Tyto by měly ležet hustě na sobě. Požadovaná velikost vznikne ořezáním lamel na požadovaný rozměr. Chladící lamely jsou vhodné pro nucenou ventilaci.
