Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 5 mm 20 mA, 30 mA 2 V, 3 V

Třídící box s různými LED diodami v barvách červená, zelená, modrá, bílá a žlutá. Na víku tabulka s technickými specifikacemi LED diod.

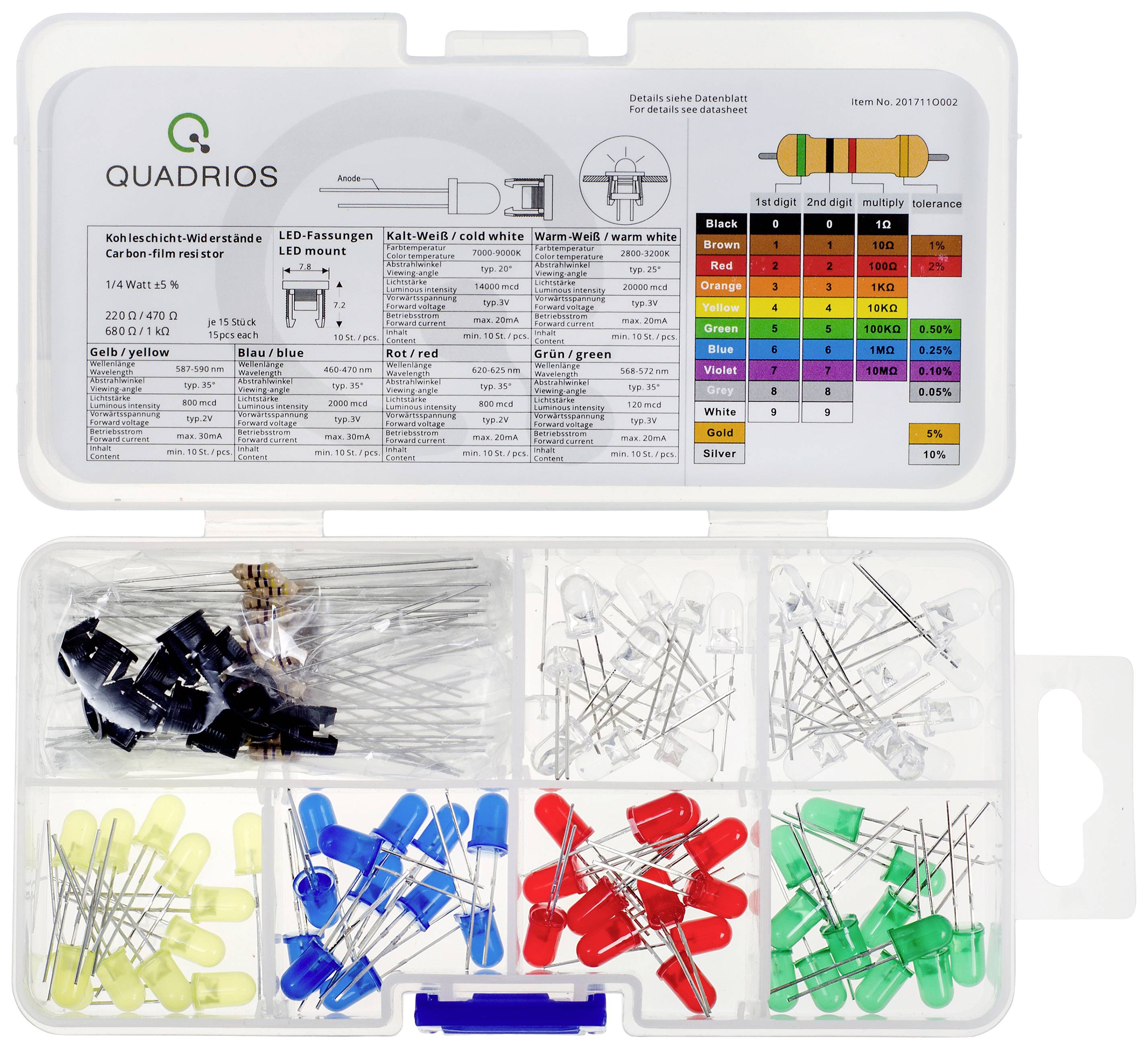

Sada LED diod v různých barvách (modrá, červená, zelená, žlutá, bílá) v sorpční krabičce. Každá barva má vlastní specifikace.

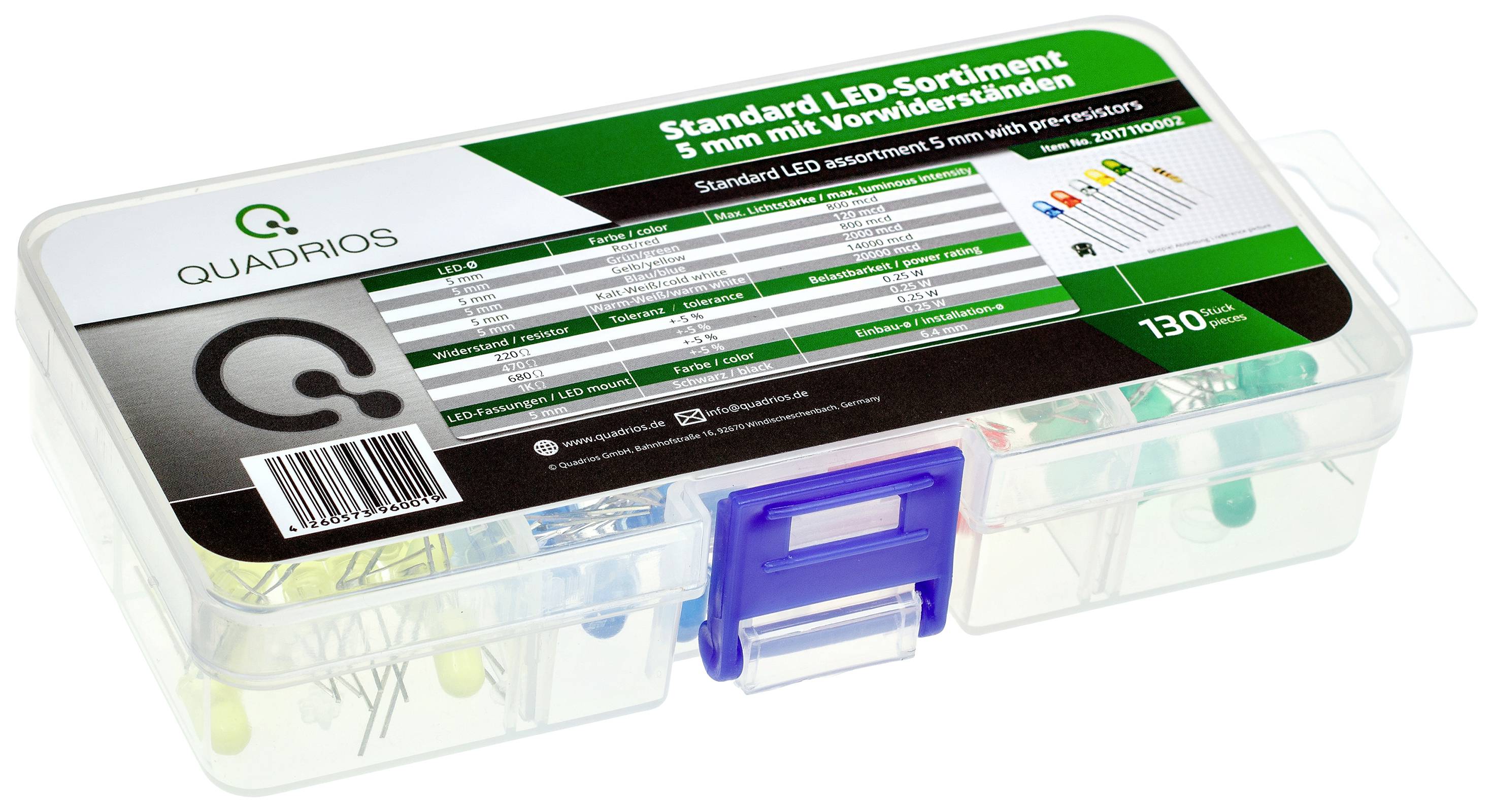

Plastový box se sortimentem LED v různých barvách a velikostech. Čtvercový tvar, opatřený štítkem zobrazujícím detaily značky a specifikace.

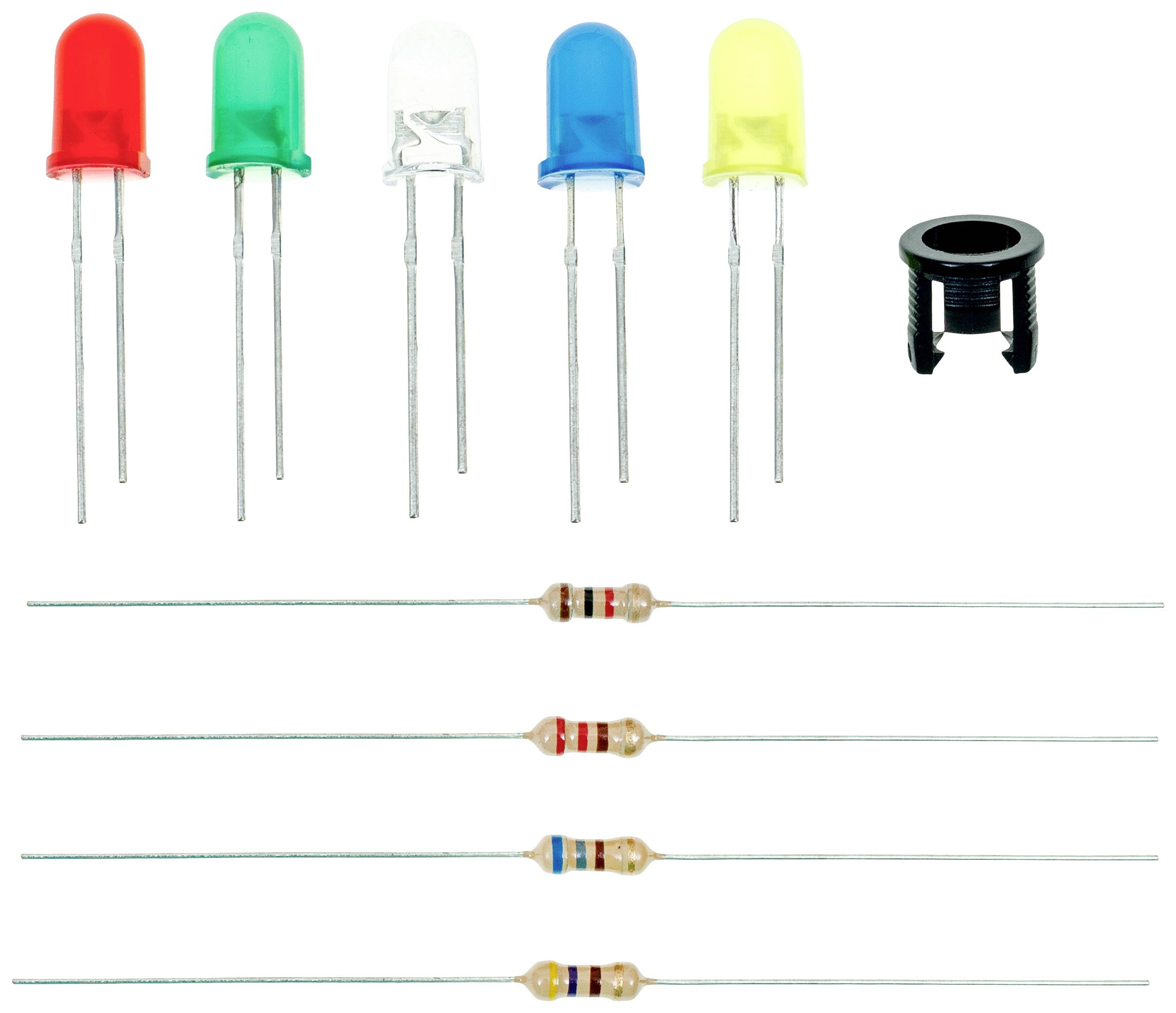

Sada různých LED diod v barvách červená, zelená, bílá, modrá a žlutá spolu s pěti rezistory označenými barevným kódováním.

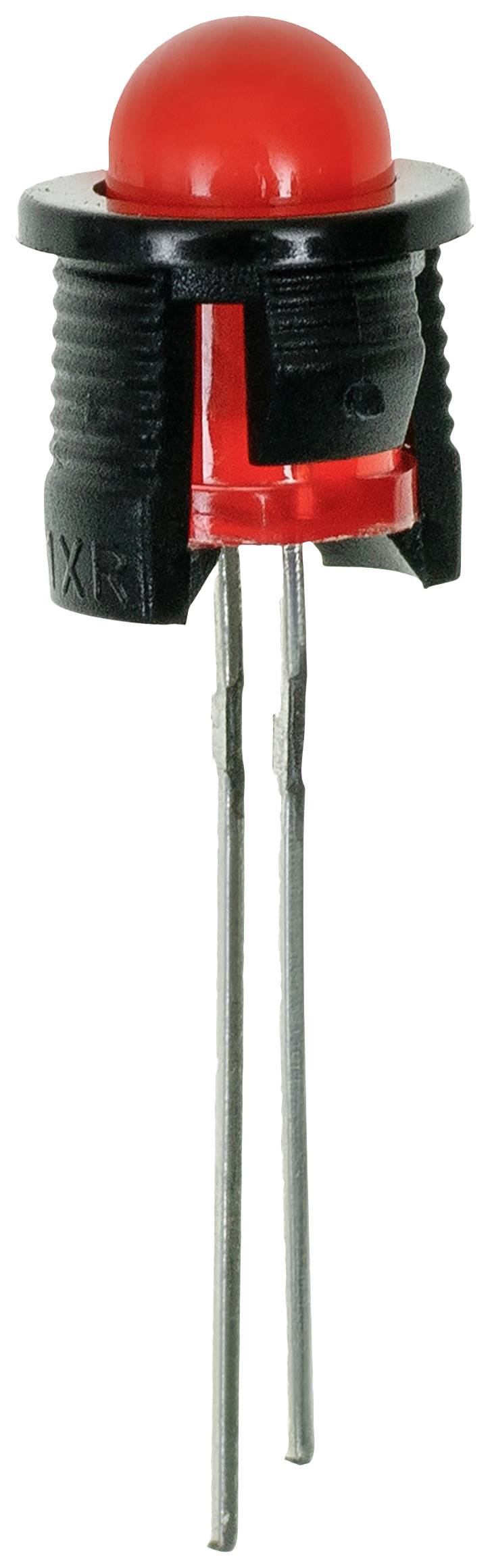

Červená LED dioda s černým pouzdrem a dvěma kovovými kontakty, vhodná pro elektronické aplikace.

Obvodové schéma pro výpočet předřadného odporu LED, zobrazující dvě příkladné zapojení s napětím, proudem a vzorci.

1/6

Kategorie produktu

sada LED

Propustné napětí U(F)

2 V

3 V

Propustný proud I(F)

20 mA

30 mA

Typ pouzdra

5 mm

Design

radiální

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

61 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 130 díly)

Celková cena (194,21 Kč / kus)

194,21 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Standardní sada LED 5 mm, difuzní, čirá, 130 ks

Supersvítivé světelné diody 5 mm v červené/zelené/žluté/modré/teplé bílé/studené bílé barvě
Předřadné rezistory jsou obsaženy v běžných hodnotách
Včetně 5 mm LED objímek
Obsah nejméně 130 dílů
Přehledně roztříděno, s technickými údaji

Dodatečné informace:

Technické parametry

Barva výrobce: Červená, zelená, žlutá, modrá, studená bílá, Teplá bílá
Pouzdro 5mm
Konstrukce: Radiální
Tvar čočky: Kulatý
Materiál: Červená - Gap, modrá - InGaAIP, zelená - InGaAIP, žlutá - Gap, studená bílá - InGaAIP, InGaAIP, teplá bílá
Propustné napětí u(F): Červená - 2.0 v, modrá - 3.0 v, zelená - 3.0 v, žlutá - 2.0 v, studená bílá - 3.0 v, teplá bílá - 3.0 V.
Propustný proud I(F): Červená - 20 mA, modrá - 30 mA, zelená - 20 mA, žlutá - 30 mA, studená bílá - 20 mA, teplá bílá - 20 mA
Svítivost I(v): Červená - 800 mcd, modrá - 2000 mcd, zelená - 120 mcd, žlutá - 800 mcd, studená bílá - 14000 mcd, teplá bílá - 20000 mcd
Vlnová délka/barevná teplota: Červená - 620-625nm, modrá - 460-470 nm, zelená - 568-72nm, žlutá - 587-590 nm, studená bílá - 7000-9000K, Teplá bílá - 2800-3200K
Úhel vyzařování: Červená - 35°, modrá - 35°, zelená - 35°, žlutá - 35°, studená bílá - 20°, Teplá bílá - 25°
Barva pouzdra/provedení: Červená - difuzní, modrá - difuzní, zelená - difuzní, žlutá - difuzní, studená bílá - čirá, Teplá bílá - čirá
Teplotní rozsah: -25 °C až 80 °C

Kategorie produktu: sada LED

Barva: červená
zelená
žlutá
modrá
studená bílá
teplá bílá

Propustné napětí U(F): 2 V
3 V

Propustný proud I(F): 20 mA
30 mA

Typ pouzdra: 5 mm

Design: radiální

Technologie: GaP
InGaAIP

Typ čočky: kulatý

Rozm.: (Ø) 5 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

(Ø): 5 mm

Splňuje RoHS: ano

Obsah: 130 díly

Pouzdro: 3 mm

Ke stažení

List technických údajů

List technických údajů 2899407 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 5 mm 20 mA, 30 mA 2 V, 3 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899407 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 5 mm 20 mA, 30 mA 2 V, 3 V

Popis

Tento experimentální a praktický sortiment se supersvítivými standardními LED s průměrem 5 mm a různými předřadnými odpory je ideální pro okamžitý start při experimentování s polovodičovým světlem. Díky kombinacím odporu s paralelním nebo Sériové zapojení nebo proměnlivý napájecí napětí lze realizovat různé provozní proudy (za světla). Stručný popis součástí, které jsou součástí dodávky, je přehledně vytištěn na vnitřní straně víka. Datový list v sekci „ke stažení“ obsahuje užitečné informace k sortimentu - ale také důležité technické detaily k obsaženým komponentům. Pouze tak je možné zajistit, aby např. LED diody mohly být v určitých parametrech provozovány, protože jsou součástky jednoznačně specifikovány. LED diody musí být neustále pod proudem, co was se dá s pomocí této sady prakticky vyvinout.

Tento text byl přeložen strojově.

Obsah balení

10x LED 5 mm (pro každou barvu: Červená, zelená, žlutá, modrá, teplá bílá / studená bílá)
15x odpor s uhlíkovou vrstvou 0,25 W / 5 % (každá hodnota 220 / 470/680 Ω a 1 kΩ)
10x objímky pro 5 mm LED
1x box na součástky
