Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 3 mm, 5 mm 20 mA 2.0 V

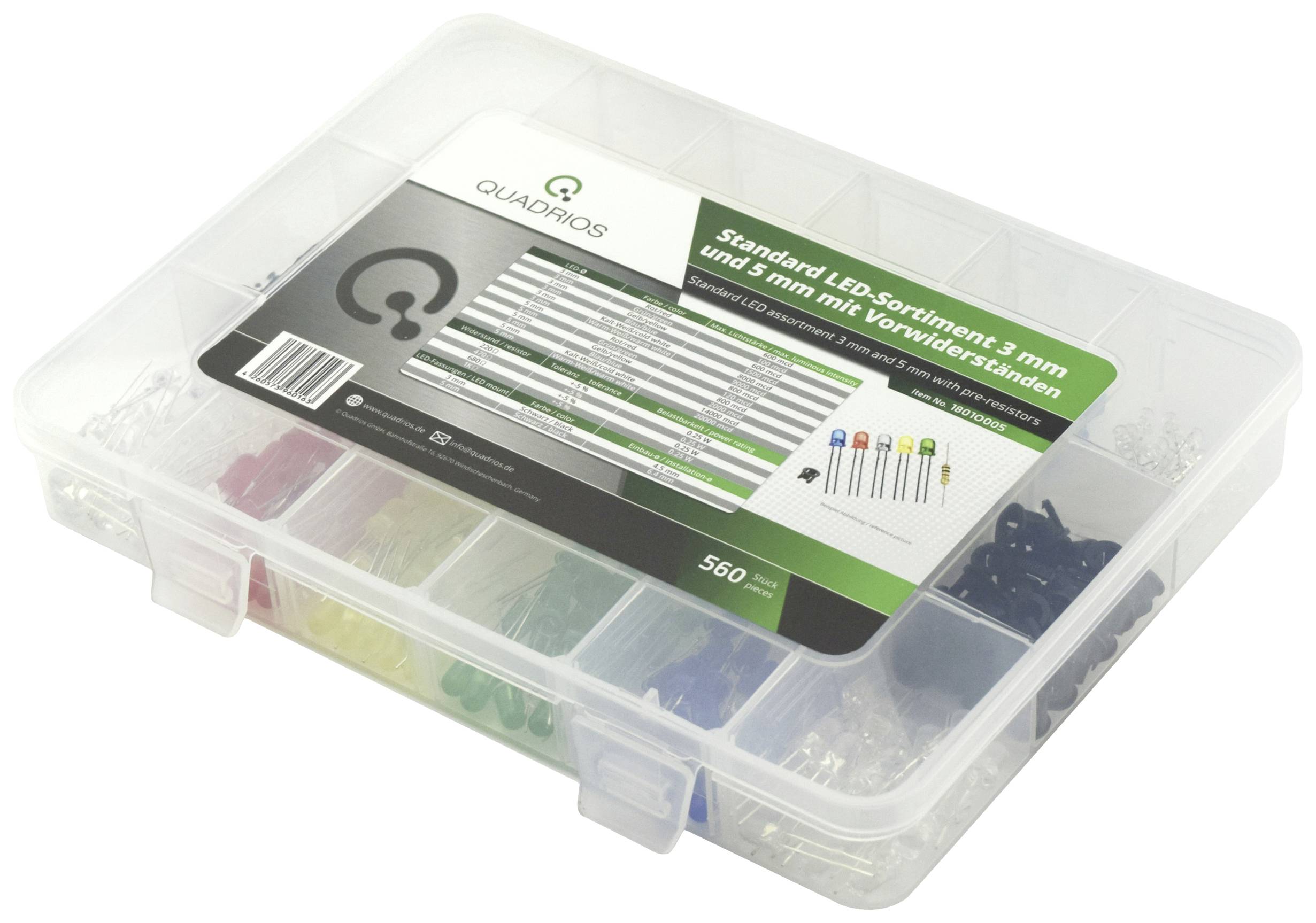

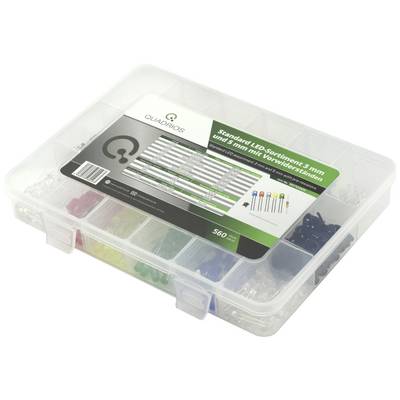

Plastový box s několika přihrádkami obsahuje různobarevné LED diody. Štítek na něm popisuje obsah jako sortiment LED.

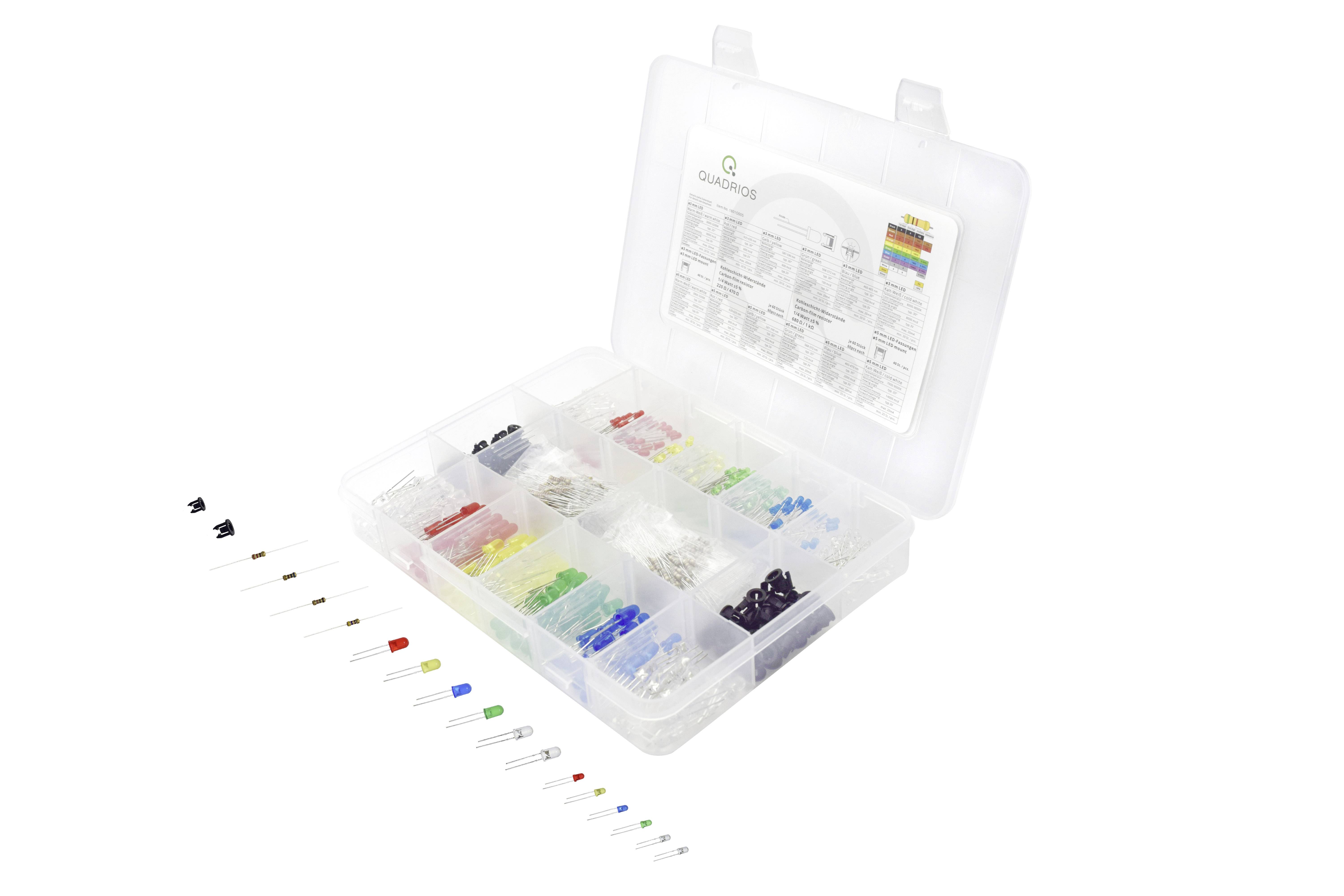

Plastový box s více přihrádkami, naplněný barevnými propojkami a elektrickými komponenty pro desky plošných spojů.

Obvodové schéma pro výpočet předřadného odporu LED, zobrazující dvě příkladné zapojení s napětím, proudem a vzorci.

1/3

Kategorie produktu

sada LED

Propustné napětí U(F)

2.0 V

Propustný proud I(F)

20 mA

Typ pouzdra

3 mm

5 mm

Design

radiální

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 560 díly)

Celková cena (428,93 Kč / kus)

428,93 Kč

Bez DPH.

Už jen 2 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Sada LED 3 mm & 5 mm Příslušenství, 560 ks

Supersvítivé světelné diody 3 mm a 5 mm v červené/zelené/žluté/modré/teplé bílé/studené bílé barvě
Předřadné rezistory v běžných hodnotách a objímkách LED
Celkem 560 dílů
Přehledně roztříděno, s technickými údaji

Dodatečné informace:

Technické parametry

Barva výrobce: Červená, zelená, žlutá, modrá, studená bílá, Teplá bílá
Pouzdro 3 mm
Konstrukce: Radiální
Tvar čočky: Kulatý
Materiál: Červená - Gap, modrá - InGaAIP, zelená - InGaAIP, žlutá - Gap, studená bílá - InGaAIP, InGaAIP, teplá bílá
Propustné napětí u(F): Provedení - 3 mm: Červená - 2.0 v, modrá - 3.0 v, zelená - 2.0 v, žlutá - 2.0 v, studená bílá - 3.0 v, teplá bílá - 3.0 v, +, provedení - 5 mm: Červená - 2.0 v, modrá - 3.0 v, zelená - 3.0 v, žlutá - 2.0 v, Studená bílá - 3.0 v, teplá bílá - 3.0 V.
Propustný proud I(F) 20 mA
Svítivost I(v): Provedení - 3 mm: Červená - 600 mcd, modrá - 1500 mcd, zelená - 100 mcd, žlutá - 600 mcd, studená bílá - 8000 mcd, teplá bílá - 9000 mcd, +, provedení - 5 mm: Červená - 800 mcd, modrá 2000 mcd, zelená 120 mcd, žlutá 800 mcd, studená bílá, 14000 mcd, bílá Teplá bílá 20000 mcd
Vlnová délka/barevná teplota: Provedení - 3 mm: Červená - 625 - 635 nm, modrá - 460 - 465 nm, zelená - 568 - 550 nm, žlutá - 587 nm, Studená bílá - 8000-9000K, teplá bílá - 3000-3200K, +, provedení - 5 mm: Červená - 620-625nm, Modrá - 460-470 nm, zelená - 568-72nm, žlutá - 587-590 nm, studená bílá - 7000-9000K, teplá bílá - 2800-3200K
Úhel vyzařování: Provedení - 3 mm:, červená - 30°, modrá - 30°, zelená - 30°, žlutá - 30°, Studená bílá - 30°, teplá bílá - 25°, + provedení - 5 mm: Červená - 35°, Modrá - 35°, zelená - 35°, žlutá - 35°, studená bílá - 20°, teplá bílá - 25°
Barva pouzdra/provedení: Červená - difuzní, modrá - difuzní, zelená - difuzní, žlutá - difuzní, studená bílá - čirá, Teplá bílá - čirá
Teplotní rozsah: -25 °C až 80 °C

Kategorie produktu: sada LED

Barva: červená
zelená
žlutá
modrá
studená bílá
teplá bílá

Propustné napětí U(F): 2.0 V

Propustný proud I(F): 20 mA

Provozní proud: 20 mA

Typ pouzdra: 3 mm
5 mm

Design: radiální

Vlastnosti LED signálního světla: LED 3 mm

Technologie: GaP
InGaAIP

Typ čočky: kulatý

Min. teplota: -25 °C

Max. teplota: 80 °C

Splňuje RoHS: ano

Obsah: 560 díly

Pouzdro: 3 mm

Ke stažení

List technických údajů

List technických údajů 2899385 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 3 mm, 5 mm 20 mA 2.0 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899385 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 3 mm, 5 mm 20 mA 2.0 V

Popis

Tento experimentální a praktický sortiment se supersvítivými standardními LED s průměrem 3 mm a 5 mm a různými předřadnými odpory je ideální pro okamžitý start při experimentování s polovodičovým světlem. Díky kombinacím odporu s paralelním nebo Sériové zapojení nebo proměnlivý napájecí napětí lze realizovat různé provozní proudy (za světla). Stručný popis součástí, které jsou součástí dodávky, je přehledně vytištěn na vnitřní straně víka. Datový list obsahuje užitečné informace o sortimentu - ale také důležité technické detaily týkající se obsažených komponent. Pouze tak je možné zajistit, aby LED diody mohly být provozovány v jejich konkrétních parametrech, protože jsou součástky jasně specifikovány.
LED diody musí být neustále pod proudem, co was se dá s pomocí této sady prakticky vyvinout.
