Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 3 mm 20 mA 3.0 V Package

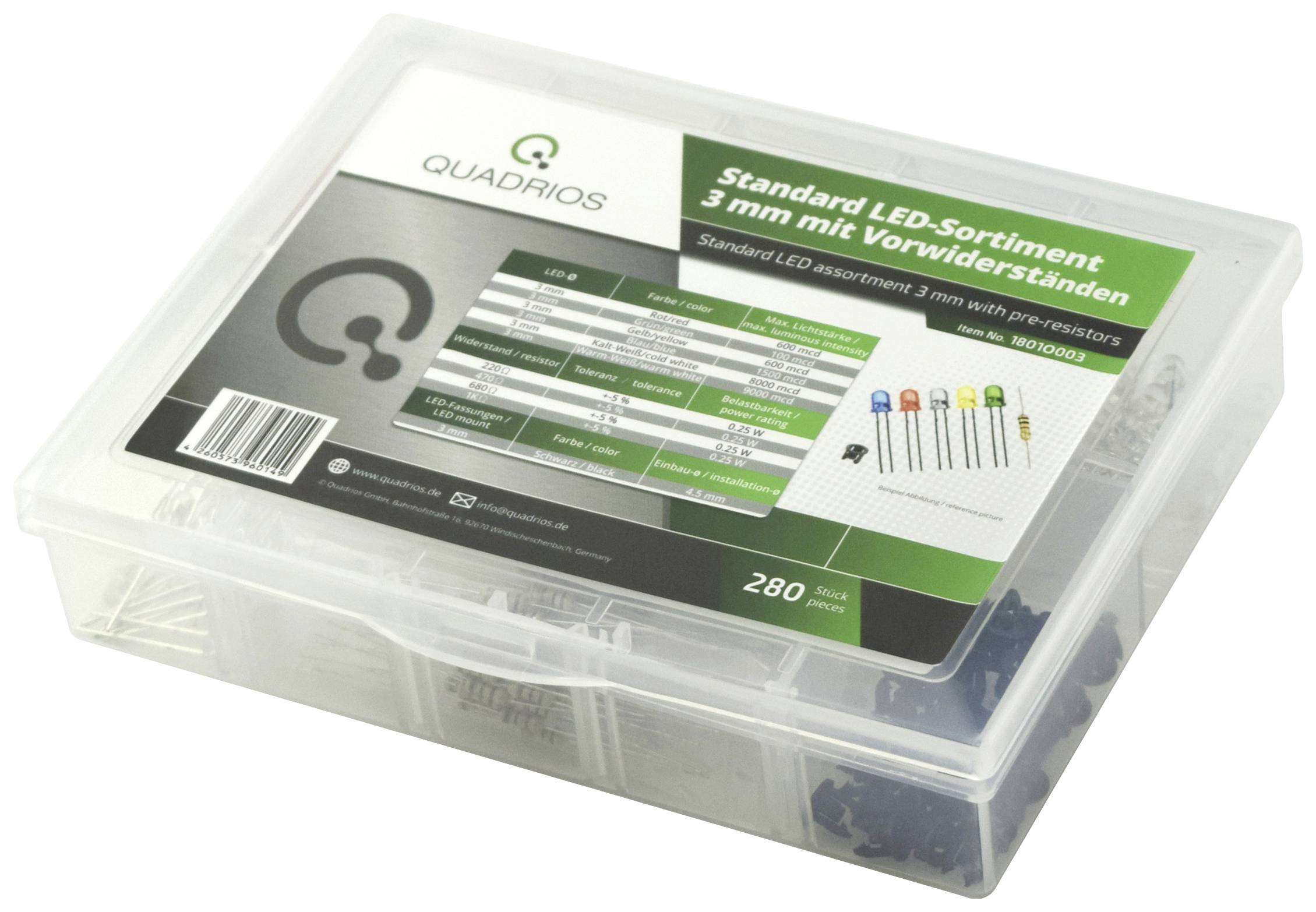

Plastikový box s nápisem 'Standardní LED sortiment 3 mm s předřadnými odpory', obsahuje různé typy LED a odporů.

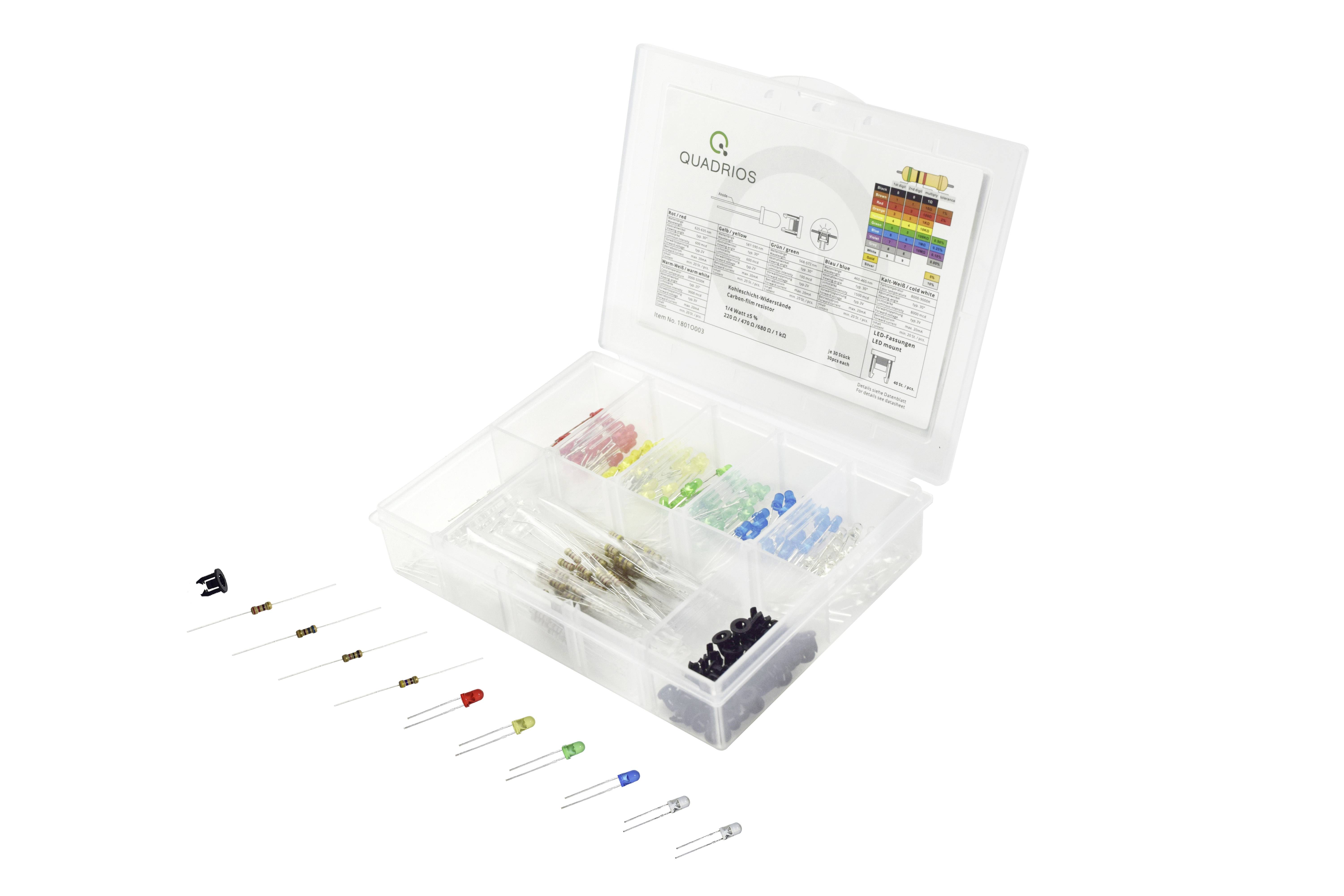

Úložný box s různými LED diodami v různých barvách, roztříděný do oddílů. LED diody jsou jednotlivě umístěny před ním.

Obvodové schéma pro výpočet předřadného odporu LED, zobrazující dvě příkladné zapojení s napětím, proudem a vzorci.

1/3

Druh obalu

Package

Kategorie produktu

sada LED

Propustné napětí U(F)

3.0 V

Propustný proud I(F)

20 mA

Typ pouzdra

3 mm

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

13 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 280 díly)

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

LED sada 3 mm s odpory, objímky, 280 ks

Supersvítivé světelné diody 3 mm v červené/zelené/žluté/modré/teplé bílé/studené bílé barvě
Předřadné rezistory v běžných hodnotách a objímkách LED
Celkem 280 dílů
Přehledně roztříděno, s technickými údaji

Dodatečné informace:

Technické parametry

Barva výrobce: Červená, zelená, žlutá, modrá, studená bílá, Teplá bílá
Pouzdro 3mm
Konstrukce: Radiální
Tvar čočky: Kulatý
Materiál: Červená - Gap, modrá - InGaAIP, zelená - InGaAIP, žlutá - Gap, studená bílá - InGaAIP, InGaAIP, teplá bílá
Propustné napětí u(F): Červená - 2.0 v, modrá - 3.0 v, zelená - 2.0 v, žlutá - 2.0 v, studená bílá - 3.0 v, teplá bílá - 3.0 V.
Propustný proud I(F) 20 mA
Svítivost I(v): Červená - 800 mcd, modrá - 2000 mcd, zelená - 120 mcd, žlutá - 800 mcd, studená bílá - 14000 mcd, teplá bílá - 20000 mcd
Vlnová délka/barevná teplota: Červená - 625 - 635 nm, modrá - 460 - 470 nm, zelená - 568 - 587 nm, žlutá - 2500 - nm, teplá bílá - 2700K
Úhel vyzařování: Červená - 30°, modrá - 30°, zelená - 30°, žlutá - 30°, studená bílá - 30°, Teplá bílá - 25°
Barva pouzdra/provedení: Červená - difuzní, modrá - difuzní, zelená - difuzní, žlutá - difuzní, studená bílá - čirá, Teplá bílá - čirá
Teplotní rozsah: -25 °C až 80 °C

Druh obalu: Package

Kategorie produktu: sada LED

Barva: červená
zelená
žlutá
modrá
studená bílá
teplá bílá

Propustné napětí U(F): 3.0 V

Propustný proud I(F): 20 mA

Provozní proud: 20 mA

Typ pouzdra: 3 mm

Design: radiální

Technologie: GaP
InGaAIP

Typ čočky: kulatý

Rozm.: (Ø) 3 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

(Ø): 3 mm

Splňuje RoHS: ano

Obsah: 280 díly

Pouzdro: 3 mm

Ke stažení

List technických údajů

List technických údajů 2899383 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 3 mm 20 mA 3.0 V Package

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899383 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá, teplá bílá kulatý 3 mm 20 mA 3.0 V Package

Popis

Tento experimentální a praktický sortiment se supersvítivými standardními LED diodami v průměru 3 mm a různými předřadnými odpory je ideální pro okamžitý start při experimentech s polovodičovým světlem. Díky kombinacím odporu s paralelním nebo Sériové zapojení nebo proměnlivý napájecí napětí lze realizovat různé provozní proudy (za světla). Stručný popis součástí, které jsou součástí dodávky, je přehledně vytištěn na vnitřní straně víka. Datový list v sekci „ke stažení“ obsahuje užitečné informace k sortimentu - ale také důležité technické detaily k obsaženým komponentům. Pouze tak je možné zajistit, aby LED diody mohly být provozovány v jejich určených provozních parametrech, protože jsou součástky jasně specifikovány.
LED diody musí být neustále pod proudem, co was se dá s pomocí této sady prakticky vyvinout.
