Name: Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá 3 mm, 5 mm 20 mA 2.0 V
Brand: Quadrios
SKU: 2899394
Availability: BackOrder

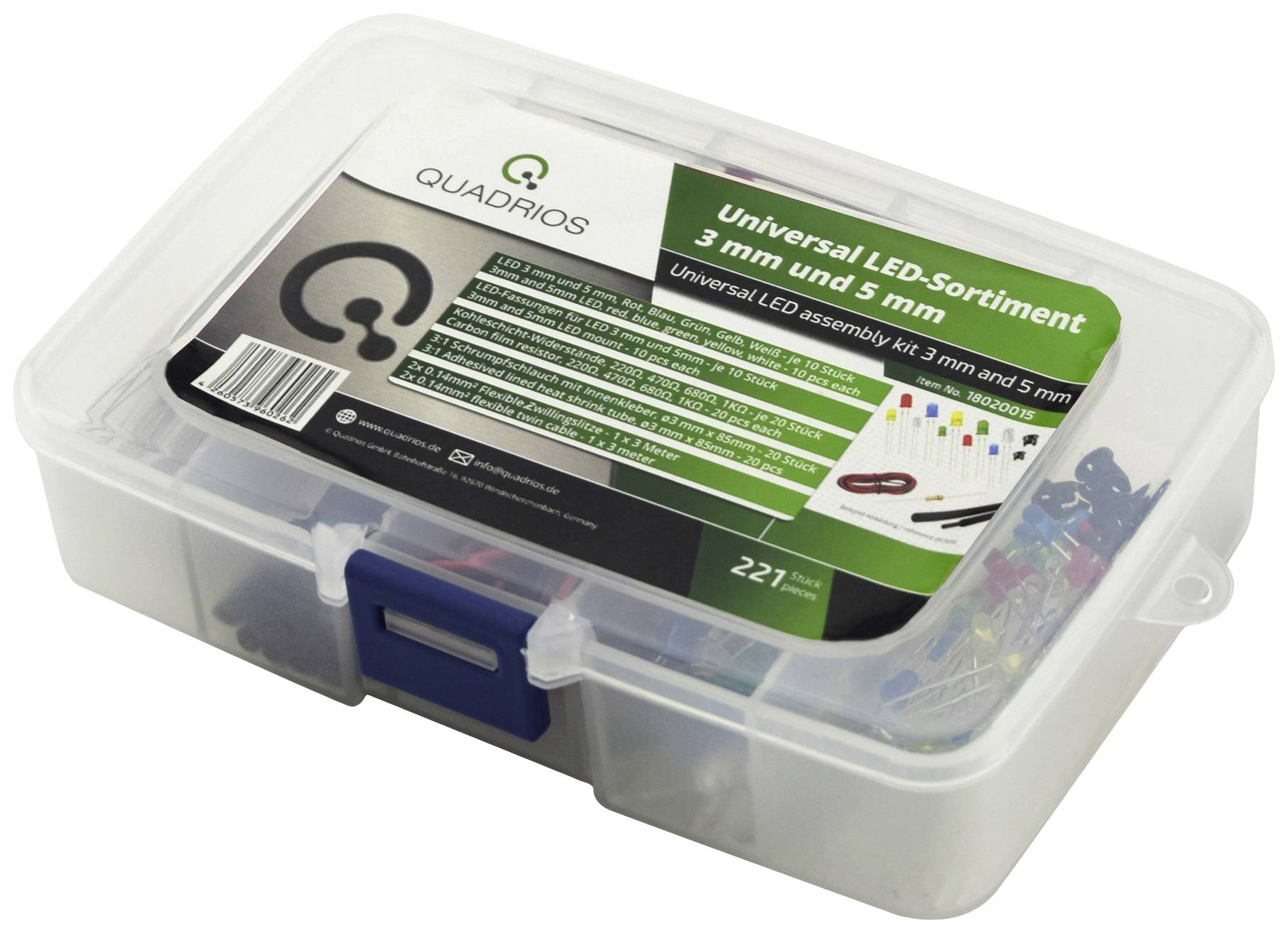

Univerzální sada LED diod 3 mm a 5 mm v průhledné plastové krabičce s různými barvami a tvary LED.

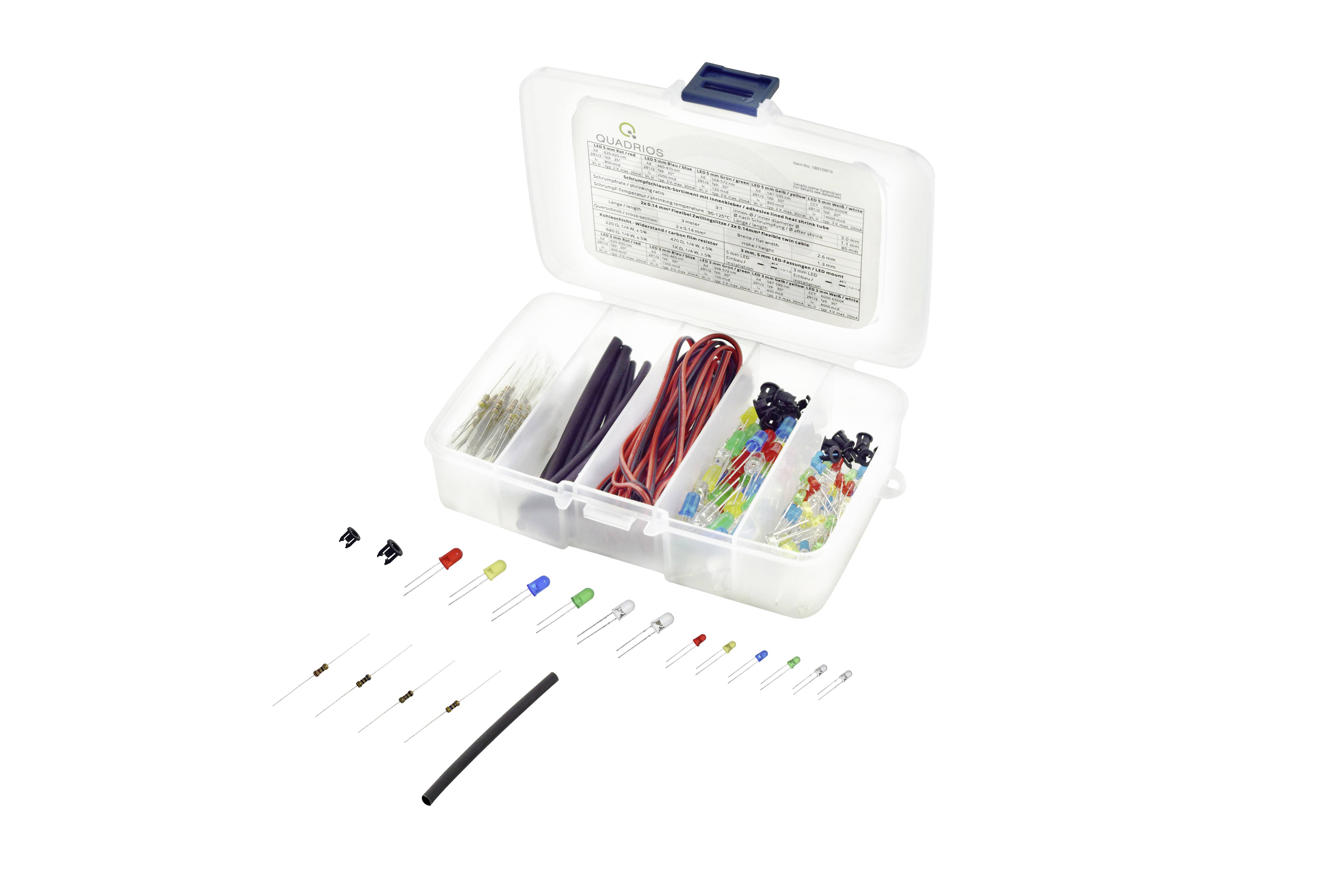

Otevřený plastový kontejner s různými elektronickými komponenty, jako jsou odpory, LED diody a kabely na bílém pozadí.

Obvodové schéma pro výpočet předřadného odporu LED, zobrazující dvě příkladné zapojení s napětím, proudem a vzorci.

1/3

Kategorie produktu

sada LED

Propustné napětí U(F)

2.0 V

Propustný proud I(F)

20 mA

Typ pouzdra

3 mm

5 mm

Design

radiální

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 211 díly)

Min.: 5

Násobky: 5

Celková cena (229,99 Kč / kus)

285,00 Kč

-19 %

1 149,95 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Sada LED 3 mm, 5 mm, 221 ks Vč. Příslušenství

Světelné diody 3 mm a 5 mm v červené/zelené/žluté/modré/studené bílé barvě
Předrezistory/objímky LED/nařezané kusy/lanko na smršťovací bužírku 2x 0.14 m²
Celkem 221 dílů
Přehledně roztříděno, s technickými údaji

Dodatečné informace:

Technické parametry

Barva výrobce: Červená, zelená, žlutá, modrá, studená bílá,
Pouzdro 3 mm
Konstrukce: Radiální
Tvar čočky: Kulatý
Materiál: Červená - Gap, modrá - InGaAIP, zelená - InGaAIP, žlutá - Gap, studená bílá - InGaAIP,
Propustné napětí u(F): Provedení - 3 mm: Červená - 2.0 v, modrá - 3.0 v, zelená - 2.0 v, žlutá - 2.0 v, studená bílá - 3.0 v, +, provedení - 5 mm: Červená - 2.0 v, modrá - 3.0 v, zelená - 3.0 v, žlutá - 2.0 v, studená bílá - 3.0 v,
Propustný proud I(F) 20 mA
Svítivost I(v): Provedení - 3 mm: Červená - 600 mcd, modrá - 1500 mcd, zelená - 100 mcd, žlutá - 600 mcd, studená bílá - 8000 mcd, +, provedení - 5 mm: Červená - 800 mcd, modrá 2000 mcd, zelená 120 mcd, žlutá 800 mcd, studená bílá 14000 mcd
Vlnová délka/barevná teplota: Provedení - 3 mm: Červená - 625 - 635 nm, modrá - 460 - 465 nm, zelená - 568 - 550 nm, žlutá - 587 nm, Studená bílá - 8000-9000K, +, provedení - 5 mm: Červená - 620-625nm, modrá - 460 nm, Zelená - 568-72nm, žlutá - 587-590 nm, studená bílá - 7000-9000K,
Úhel vyzařování: Provedení - 3 mm:, červená - 30°, modrá - 30°, zelená - 30°, žlutá - 30°, Studená bílá - 30°, +, provedení - 5 mm: Červená - 35°, modrá - 35°, Zelená - 35°, žlutá - 35°, studená bílá - 20°,
Barva pouzdra/provedení: Červená - difuzní, modrá - difuzní, zelená - difuzní, žlutá - difuzní, studená bílá - čirá,
Teplotní rozsah: -25 °C až 80 °C

Kategorie produktu: sada LED

Barva: červená
zelená
žlutá
modrá
studená bílá

Propustné napětí U(F): 2.0 V

Propustný proud I(F): 20 mA

Typ pouzdra: 3 mm
5 mm

Design: radiální

Technologie: GaP
InGaAIP

Min. teplota: -25 °C

Max. teplota: 80 °C

Splňuje RoHS: ano

Obsah: 211 díly

Pouzdro: 3 mm

Ke stažení

List technických údajů

List technických údajů 2899394 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá 3 mm, 5 mm 20 mA 2.0 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899394 Quadrios sada LED červená, zelená, žlutá, modrá, studená bílá 3 mm, 5 mm 20 mA 2.0 V

Popis

Tento univerzální LED sortiment se standardními LED diodami v průměru 3 mm a 5 mm s různými předřadnými odpory, úseky smršťovací bužírky (míra smrštění 3:1 s vnitřním lepidlem) a individuálně roztažitelná flexibilní dvojitá licna (2x 0.14 m²) je vhodný pro okamžitý start při experimentech s polovodičovým světlem.
Díky kombinacím odporu s paralelním nebo Sériové zapojení nebo proměnlivý napájecí napětí lze realizovat různé provozní proudy (za světla). Stručný popis součástí, které jsou součástí dodávky, je přehledně vytištěn na vnitřní straně víka.
Datový list obsahuje užitečné informace o sortimentu - ale také důležité technické detaily týkající se obsažených komponent. Pouze tak je možné zajistit, aby např. LED diody mohly být v určitých parametrech provozovány, protože jsou součástky jednoznačně specifikovány.
LED diody musí být neustále pod proudem, co was se dá s pomocí této sady prakticky vyvinout.

Tento text byl přeložen strojově.

Obsah balení

10x LED 3 mm (pro každou barvu: Červená, zelená, žlutá, modrá, teplá bílá / studená bílá)
10x LED 5 mm (pro každou barvu: Červená, zelená, žlutá, modrá, teplá bílá / studená bílá)
20x uhlíkový vrstvový odpor 0,25 W / 5 % (každá hodnota - 220 / 470/680 Ω a 1 k Ω)
10x objímky pro 3 mm LED
10x objímky pro 5 mm LED
20x 3:1 úseky smršťovacích bužírek (rozm. Ø 3 mm x 85 mm - s lepidlem uvnitř
1x flexibilní dvojitá licna 2x 0.14 m² (délka 1x 3 m)
1x box na součástky

Doplňující informace

LED čipy musí mít omezené napájení pomocí předřadných rezistorů nebo zdroje s konstantním proudem.
