Quadrios sada LED červená, zelená, žlutá, modrá, bílá, jantarová 120 ° 20 mA 3.0 V

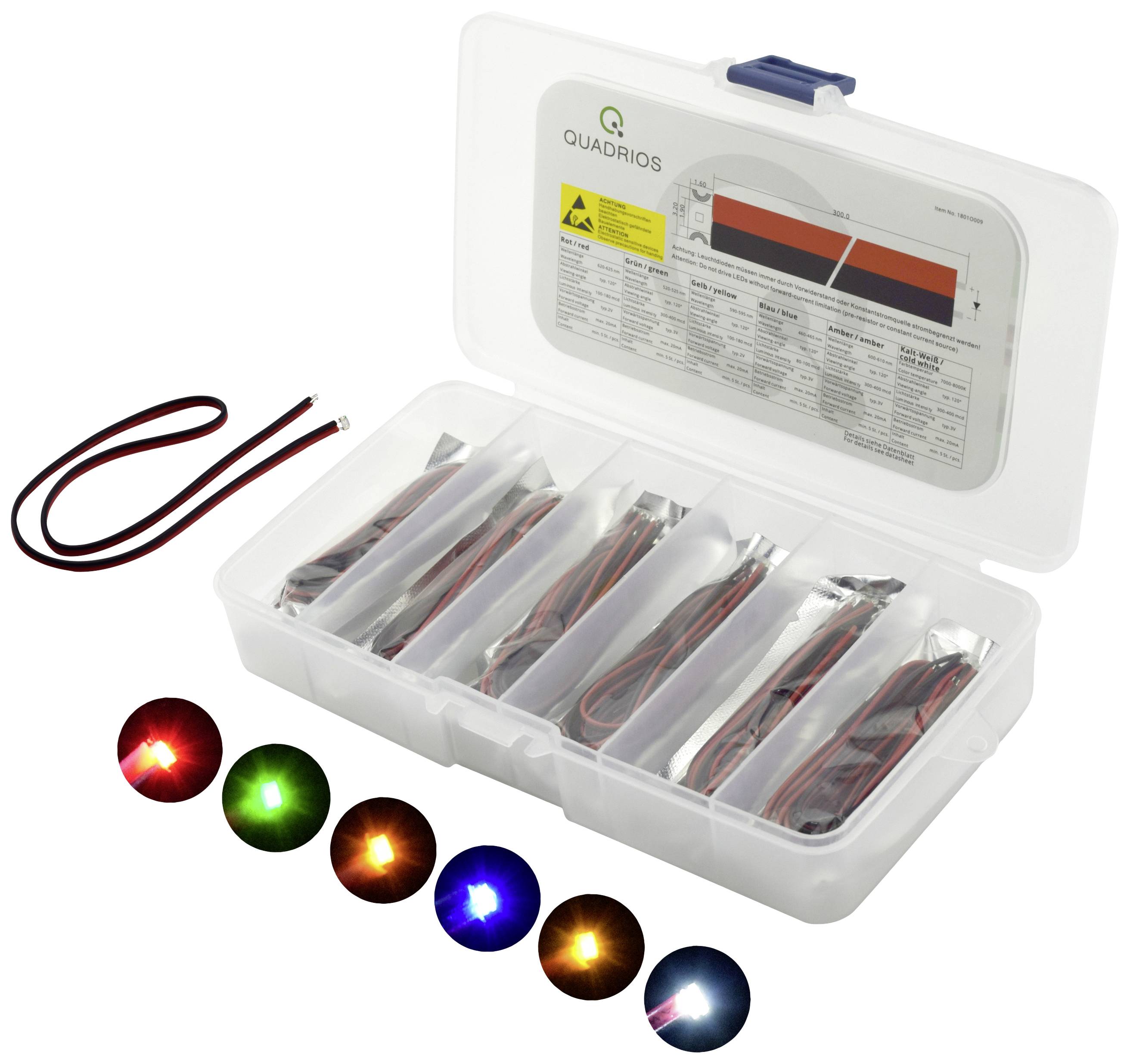

Pouzdro s barevnými LED diodami v oddělených přihrádkách. Obsahuje sadu kabelů pro připojení. Různé barvy: červená, zelená, modrá, žlutá.

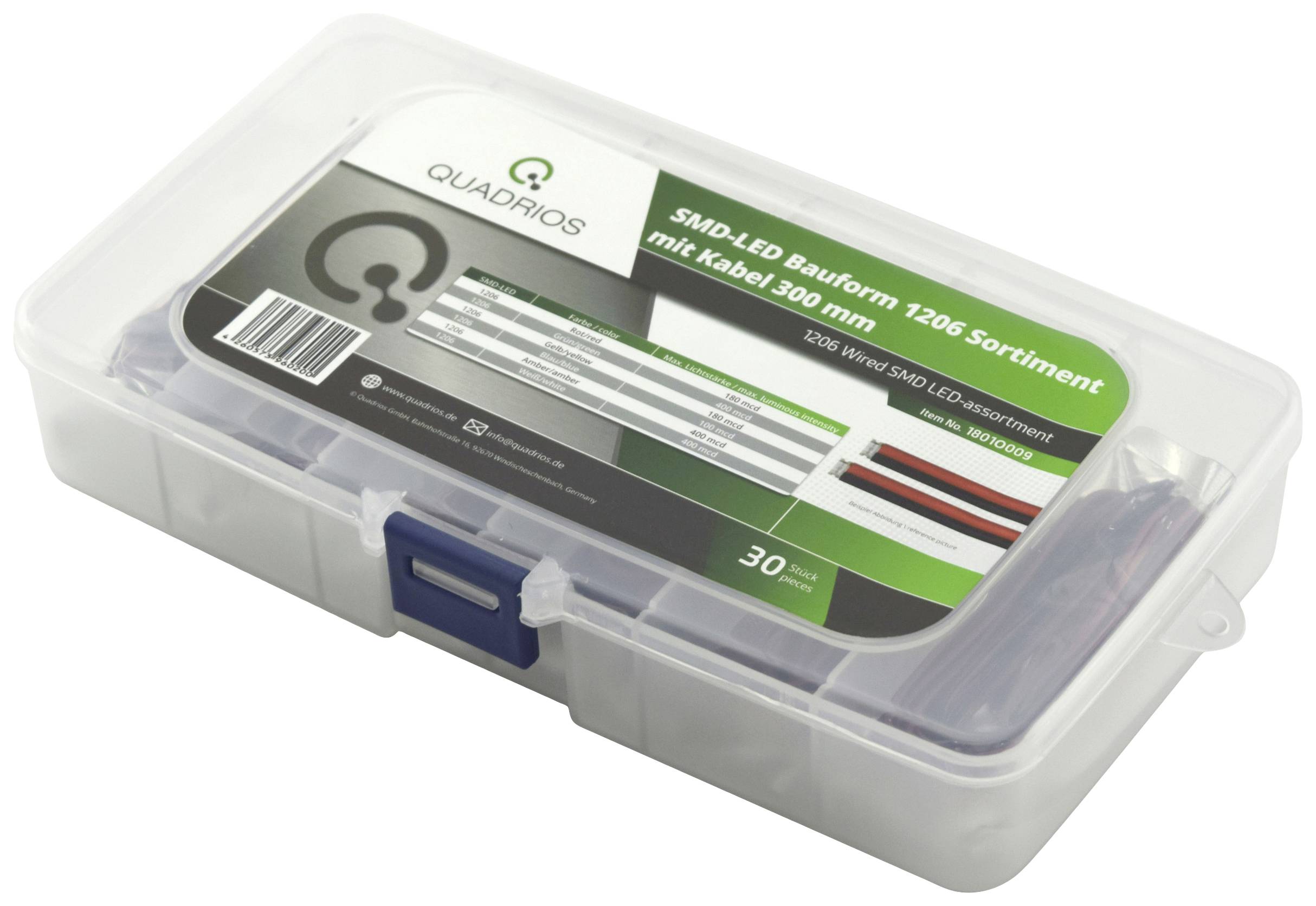

Průhledná plastová krabička s modrou záložkou, naplněná sortimentem SMD LED pouzder velikosti 1206 a kabely, značky Quadrios.

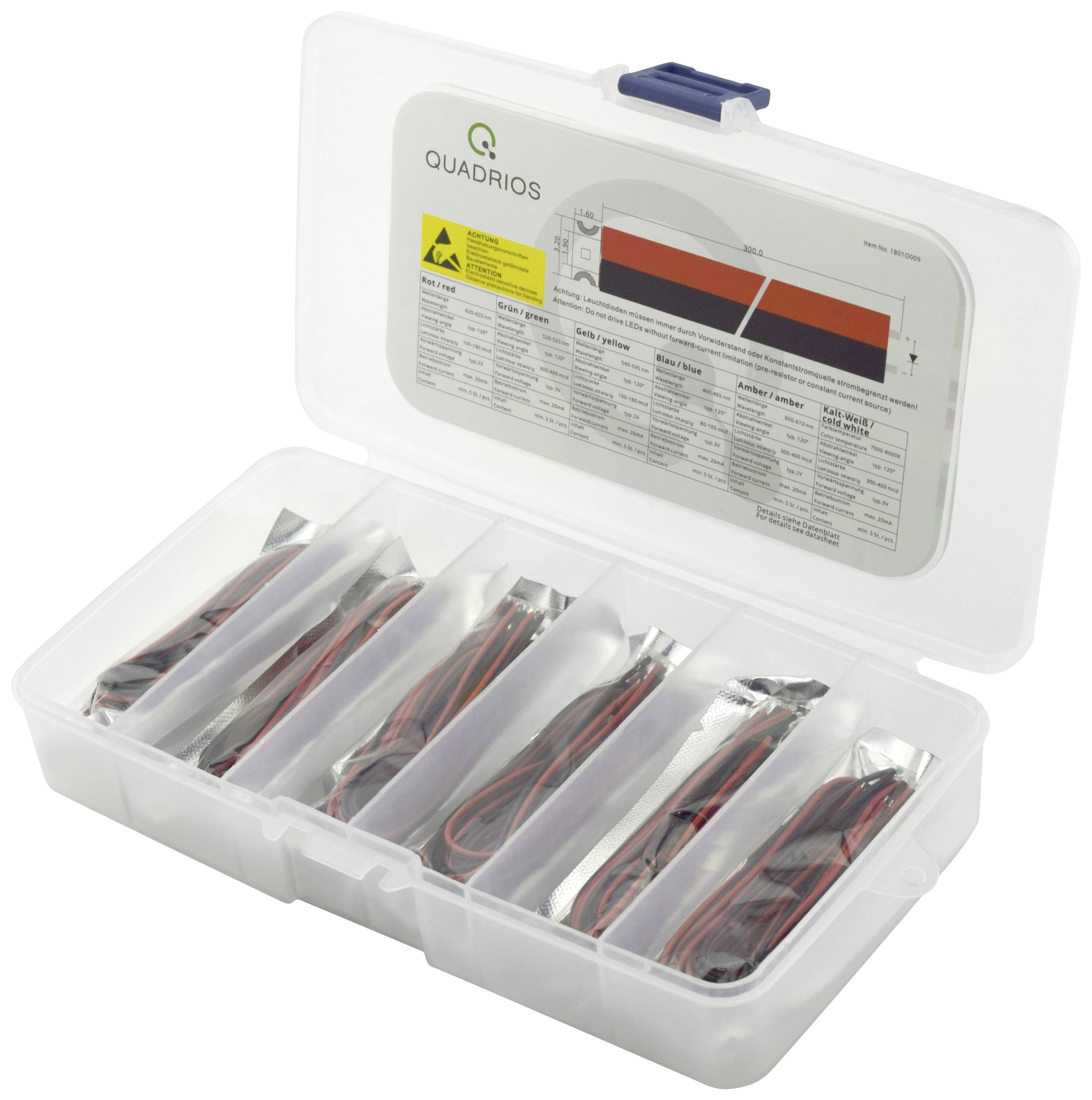

Balení 'Quadrios' s různými kabely v přihrádkách. Víko zobrazuje specifikace a barevné schéma kabelů.

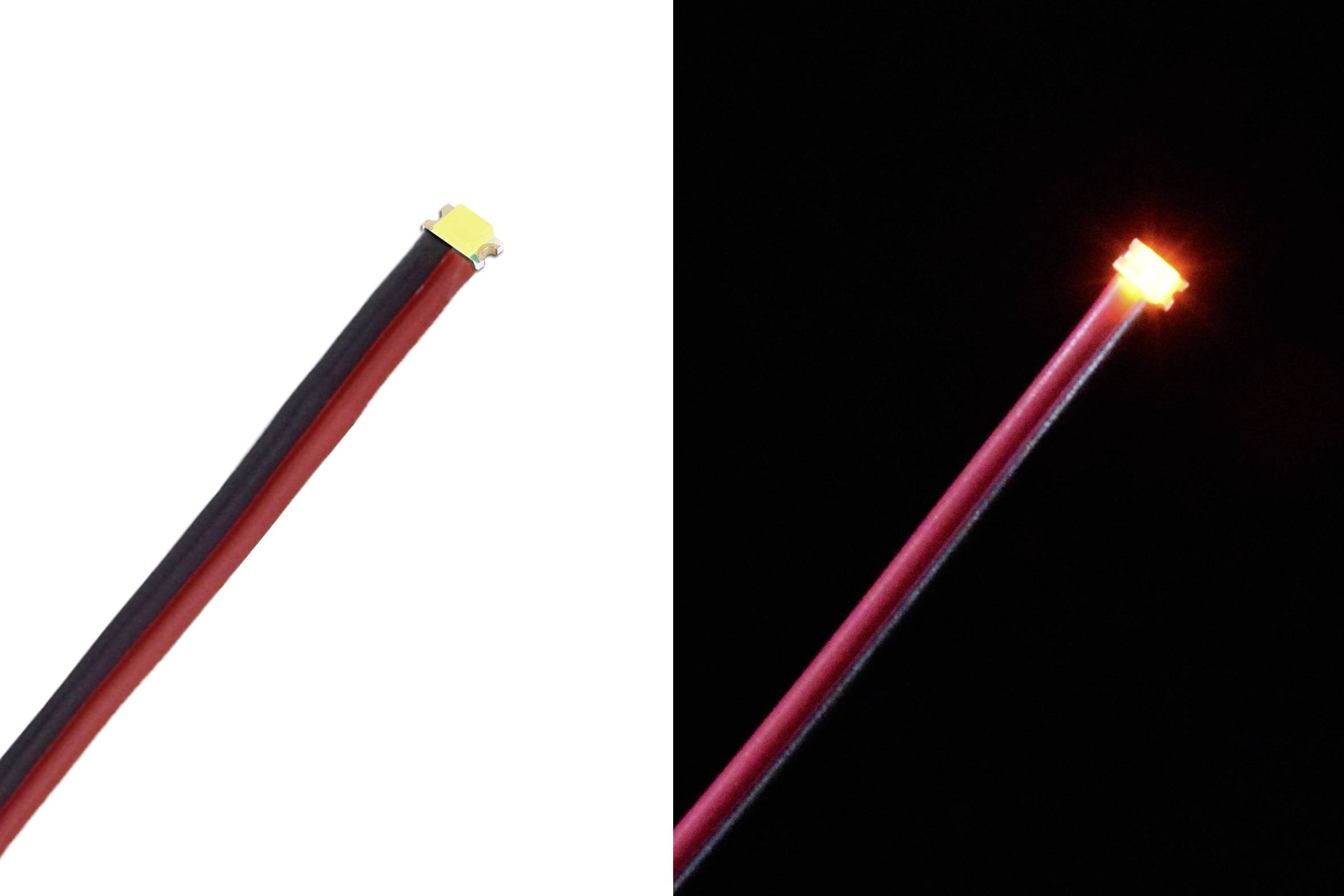

LED kabel s červeným a černým vodičem. Vlevo: nesvítící na bílém pozadí. Vpravo: svítící na černém pozadí.

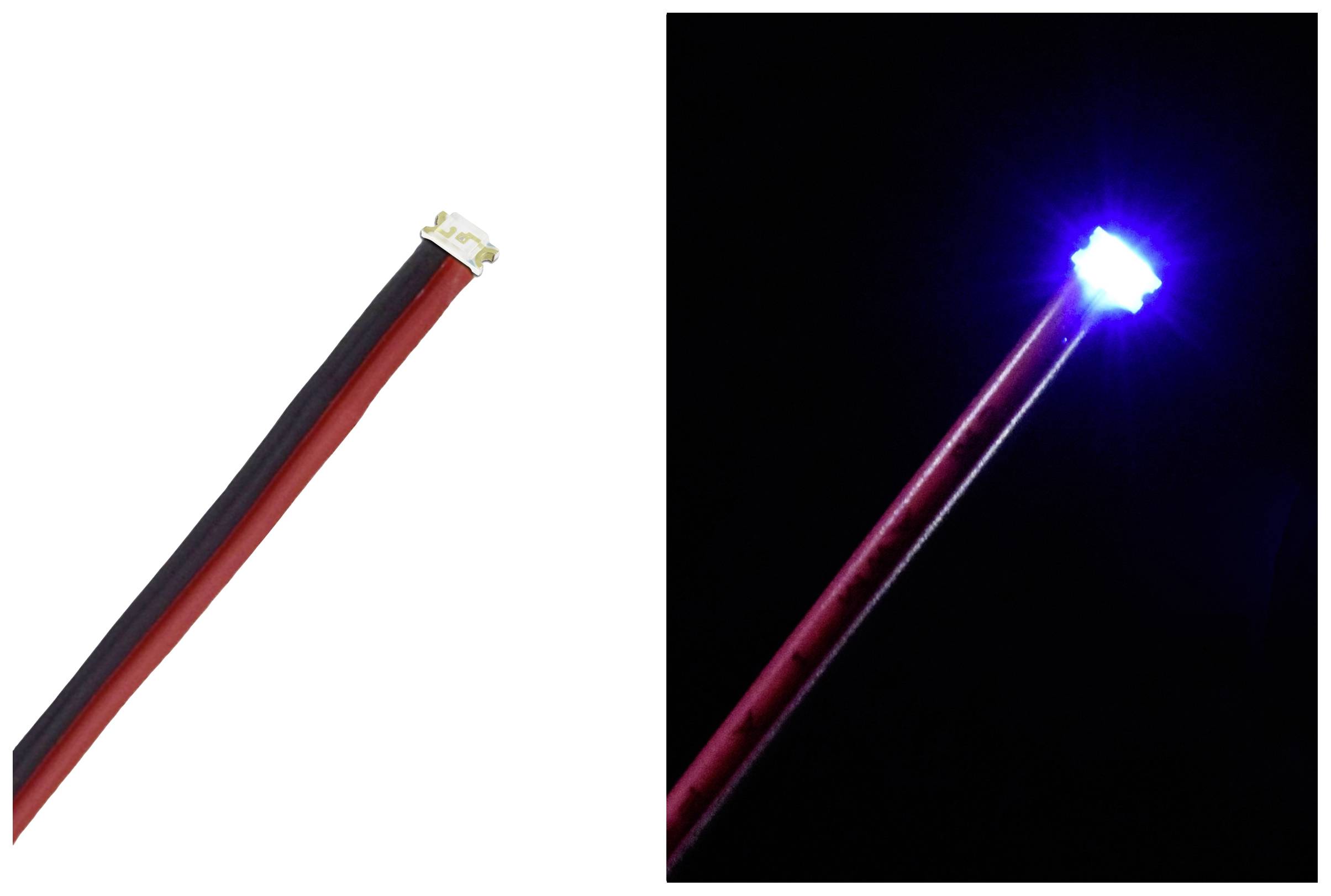

LED světelný pásek, vlevo vypnutý s viditelnými kabely, vpravo svítící světle modře v tmavém prostředí.

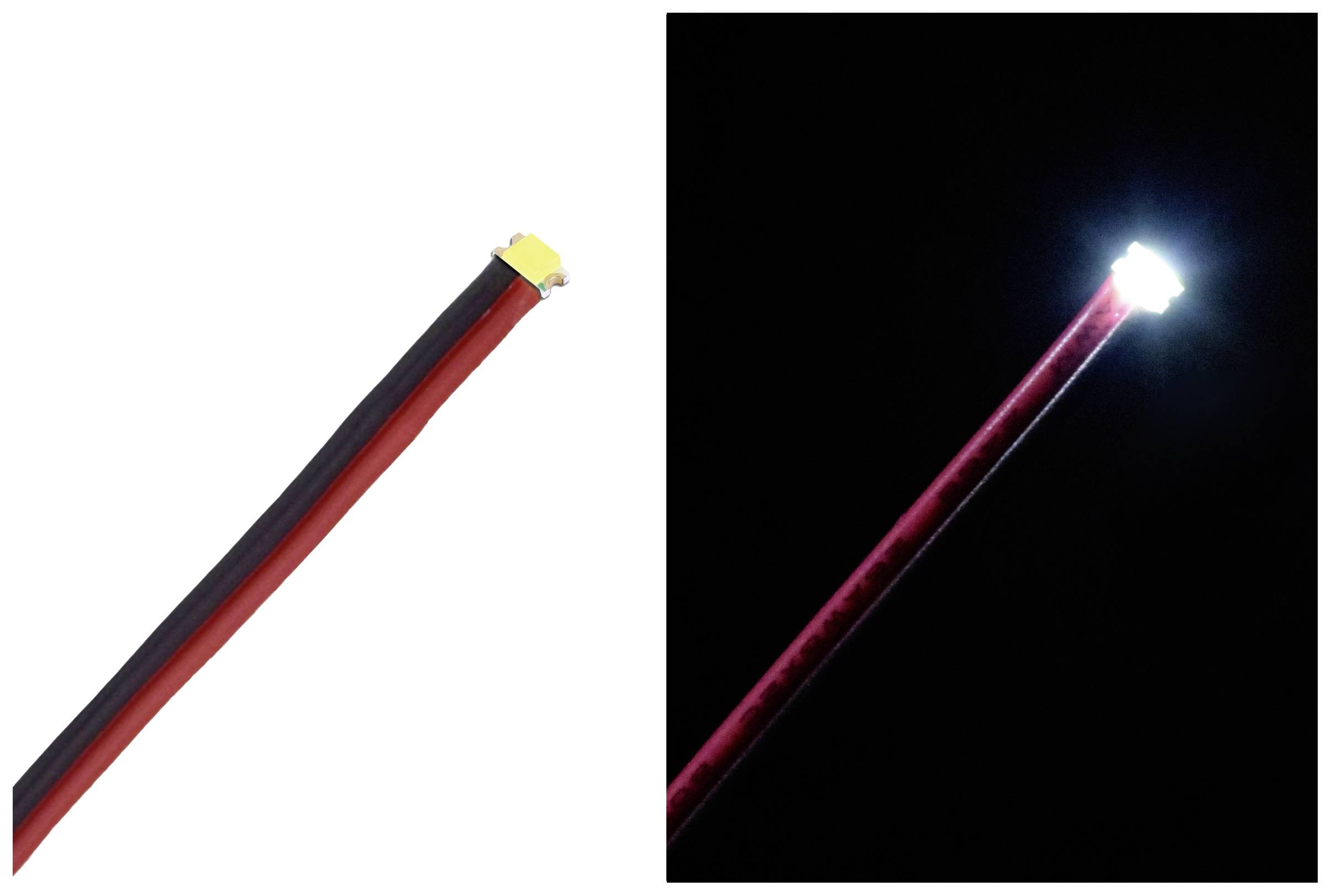

Odkazy: Detailní záběr LED pásku, nesvítící. Vpravo: Tentýž LED pásek svítící v tmavém prostředí.

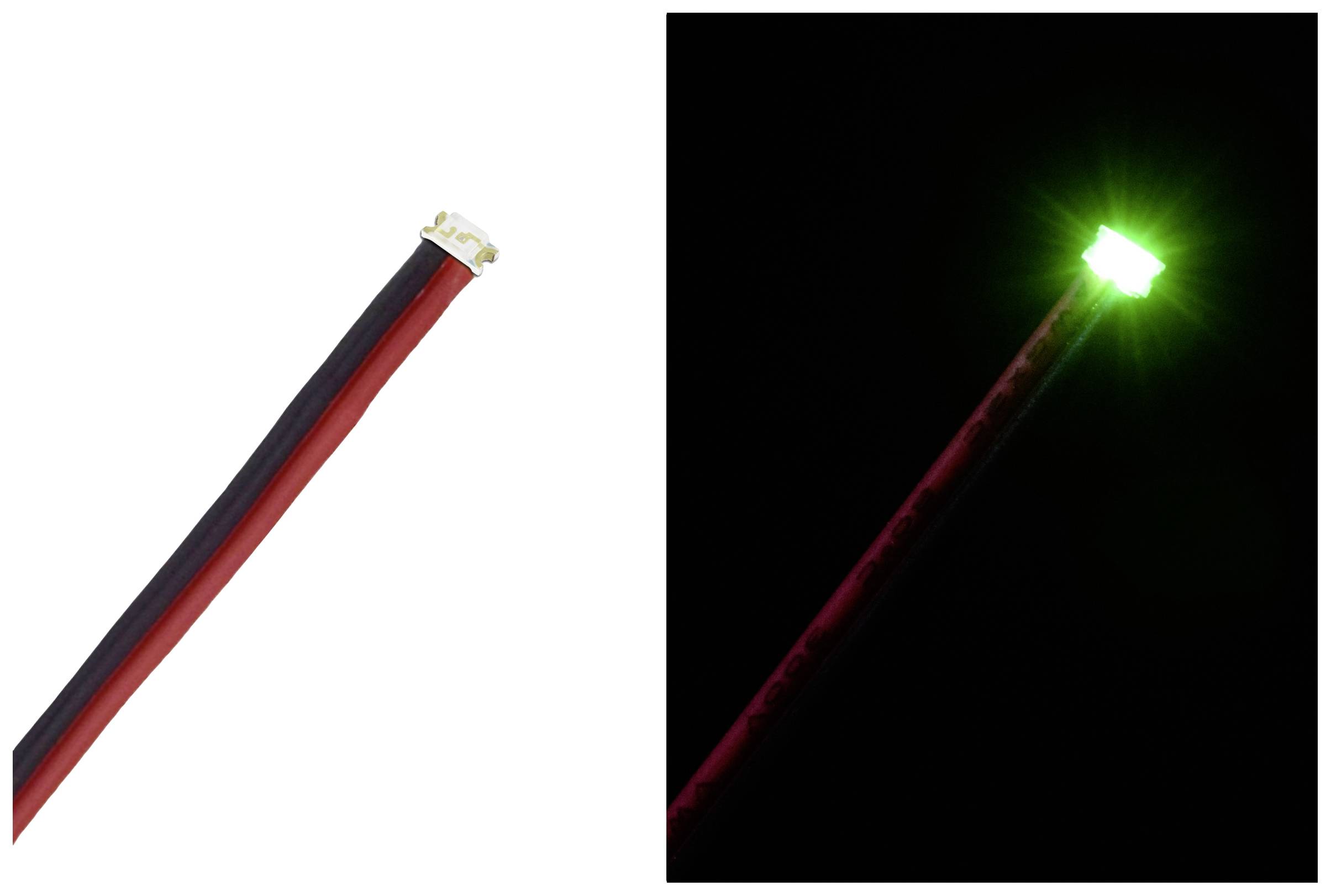

Dva obrázky kabelu s LED osvětlením. Vlevo: Červený a černý konec kabelu. Vpravo: LED svítí zeleně v tmavém prostředí.

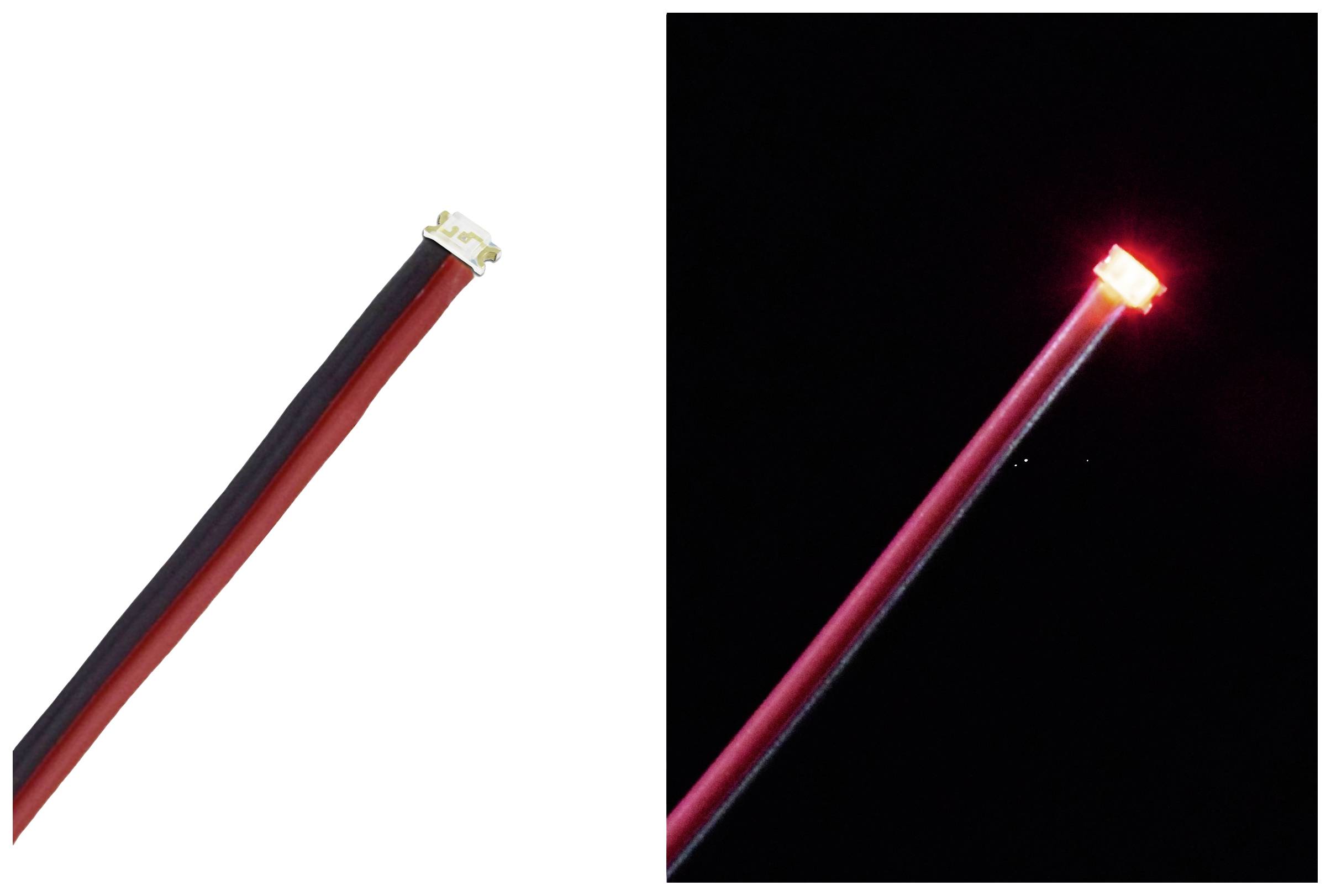

Dva obrázky: Vlevo je zobrazen LED konektor s černým a červeným kabelem, vpravo stejná LED svítí červeně ve tmě.

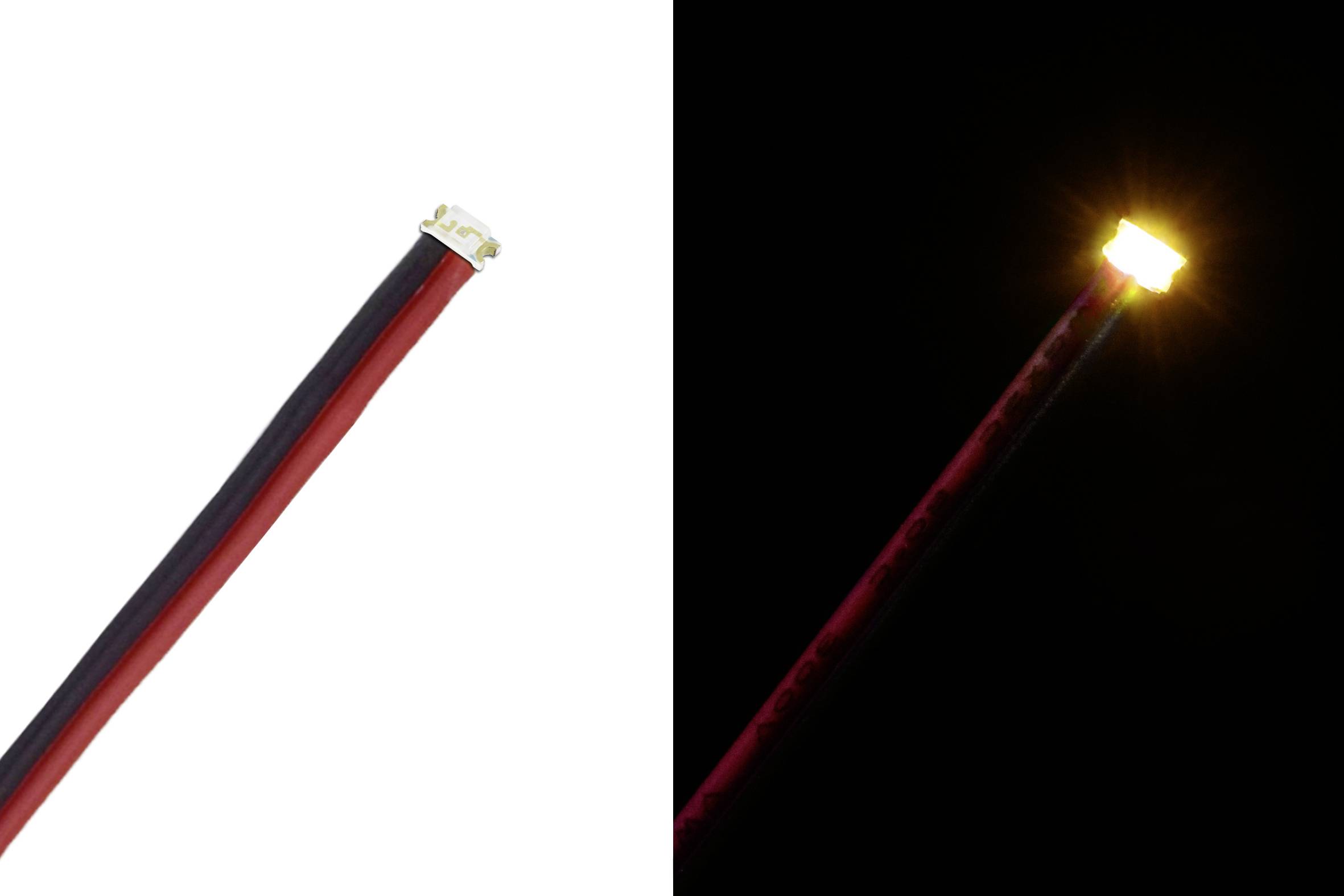

Dva obrázky zobrazují LED: vlevo nesvítící na bílém pozadí, vpravo svítící v tmavém prostředí.

Obvodové schéma pro výpočet předřadného odporu LED, zobrazující dvě příkladné zapojení s napětím, proudem a vzorci.

1/10

Kategorie produktu

sada LED

Propustné napětí U(F)

3.0 V

Propustný proud I(F)

20 mA

Design

radiální

Vyzařovací úhel

120 °

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 30 díly)

Celková cena (428,93 Kč / kus)

428,93 Kč

Bez DPH.

Už jen 1 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

SMD LED provedení 1206 s 30 cm lankem, 30 dílů

Supersvítivé LED SMD 1206
Připájené kabelové vodiče pro okamžité zpracování
Optimální pro modelářství a modely železnic
Přehledně roztříděno, s technickými údaji

Dodatečné informace:

Technické parametry

Barva výrobce: Červená, zelená, žlutá, modrá, bílá, jantarové barvy
Konstrukce 1206
Konstrukce: Radiální
Tvar čočky: SMD - 1206
Rozměry (D x Š x v): 3,2 x 1,6 x 1 mm
Propustné napětí u(F): Červená - 2.0 v, modrá - 3.0 v, zelená - 2.0 v, žlutá - 2.0 v, Bernstein - 2.0 v, studená bílá - 3.0 v,
Propustný proud I(F) 20 mA
Svítivost: Červená - 100 mcd, modrá - 50 mcd, zelená - 250 nm, žlutá - 100 nm, Bernstein - 300 mcd, studená bílá - 300 mcd,
Vlnová délka/barevná teplota: Červená - 620 - 625 nm, modrá - 460 - 465 nm, zelená - 520 - 590 nm, žlutá - 600 - 55555nm, Bernstein - nm, Studená bílá - 7000-8000K,
Vyzařovací úhel: 120 °
Teplotní rozsah: -25 °C až 80 °C

Kategorie produktu: sada LED

Barva: červená
zelená
žlutá
modrá
bílá
jantarová

Propustné napětí U(F): 3.0 V

Propustný proud I(F): 20 mA

Provozní proud: 20 mA

Design: radiální

Vyzařovací úhel: 120°

Vlastnosti LED signálního světla: vícebarevná

Rozm.: (d x š x v) 3.2 x 1.6 x 1.1 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

Délka: 3.2 mm

Šířka: 1.6 mm

V: 1.1 mm

Splňuje RoHS: ano

Obsah: 30 díly

Design: 1206

Pouzdro: 3 mm

Ke stažení

List technických údajů

List technických údajů 2899388 Quadrios sada LED červená, zelená, žlutá, modrá, bílá, jantarová 120 ° 20 mA 3.0 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899388 Quadrios sada LED červená, zelená, žlutá, modrá, bílá, jantarová 120 ° 20 mA 3.0 V

Popis

Tento SMD LED sortiment s velmi jasnými diodami montovatelnými na povrch velikosti 1206 nabízí velký výběr barev a je dobře roztříděný. Vzhledem k tomu, že tyto světelné diody jsou malé cca 3,2 x 1,6 x 1,1 mm, může být jednotlivé ruční zpracování obtížné - mechanické poškození nebo teplotní nástroj jsou často doprovodné. Proto jsou zde vždy na anodu a katodu připevněny malé lanky o délce 30 cm s profesionálním vzhledem. Výhody SMD LED a také těch, z nichž jsou dráty k dispozici. Ideální pro modely železnic, modelů (modely letadel, RC lodí a aut), signální žárovky a indikátory nebo pro jakékoli jiné použití, kde by měly být použity co nejmenší světelné diody. Jako u všech běžných LED čipů je třeba dbát na to, aby se v závislosti na napájecím napětí použilo omezení proudu pomocí předřadného odporu nebo zdroje s konstantním proudem.

Červený kabel označuje anodu (+) a černý kabel katodu (-).

Stručný popis součástí, které jsou součástí dodávky, je přehledně vytištěn na vnitřní straně víka.
Datový list obsahuje užitečné informace o sortimentu - ale také důležité technické detaily týkající se obsažených komponent. Pouze tak je možné zajistit, aby např. LED diody mohly být provozovány v rámci jejich stanovených parametrů, protože jsou součástky jednoznačně specifikovány.
