Quadrios sada LED červená, zelená, žlutá, modrá, bílá, jantarová 120 ° 20 mA 3.0 V

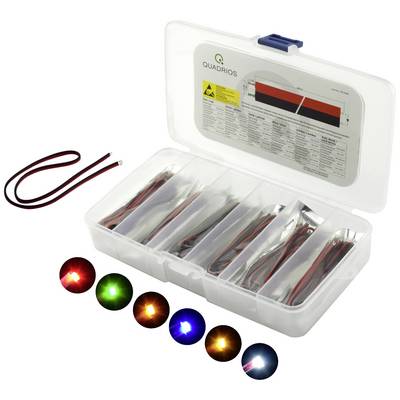

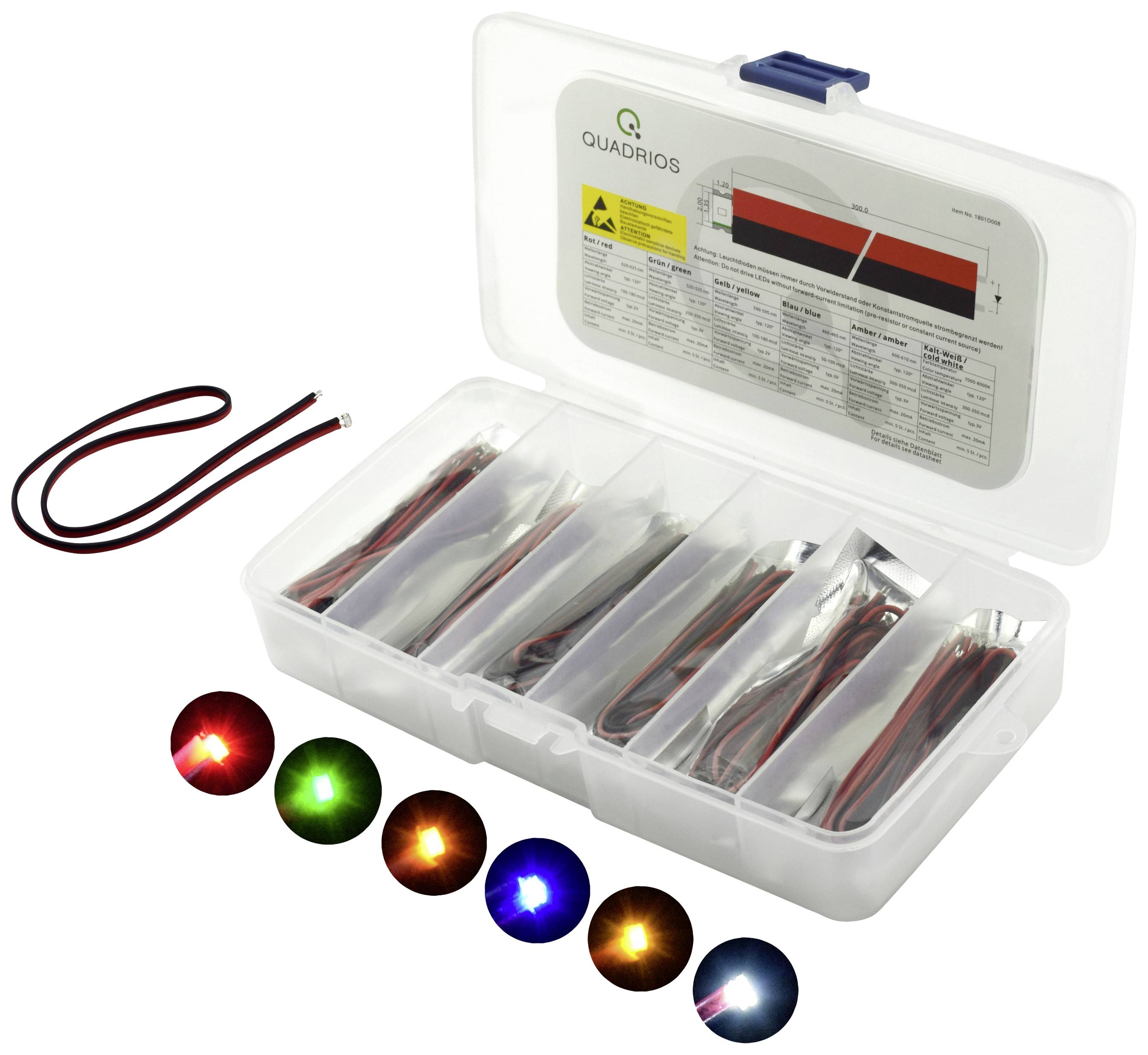

Plastový box s barevnými LED diodami a vodiči, produktové informace na víku.

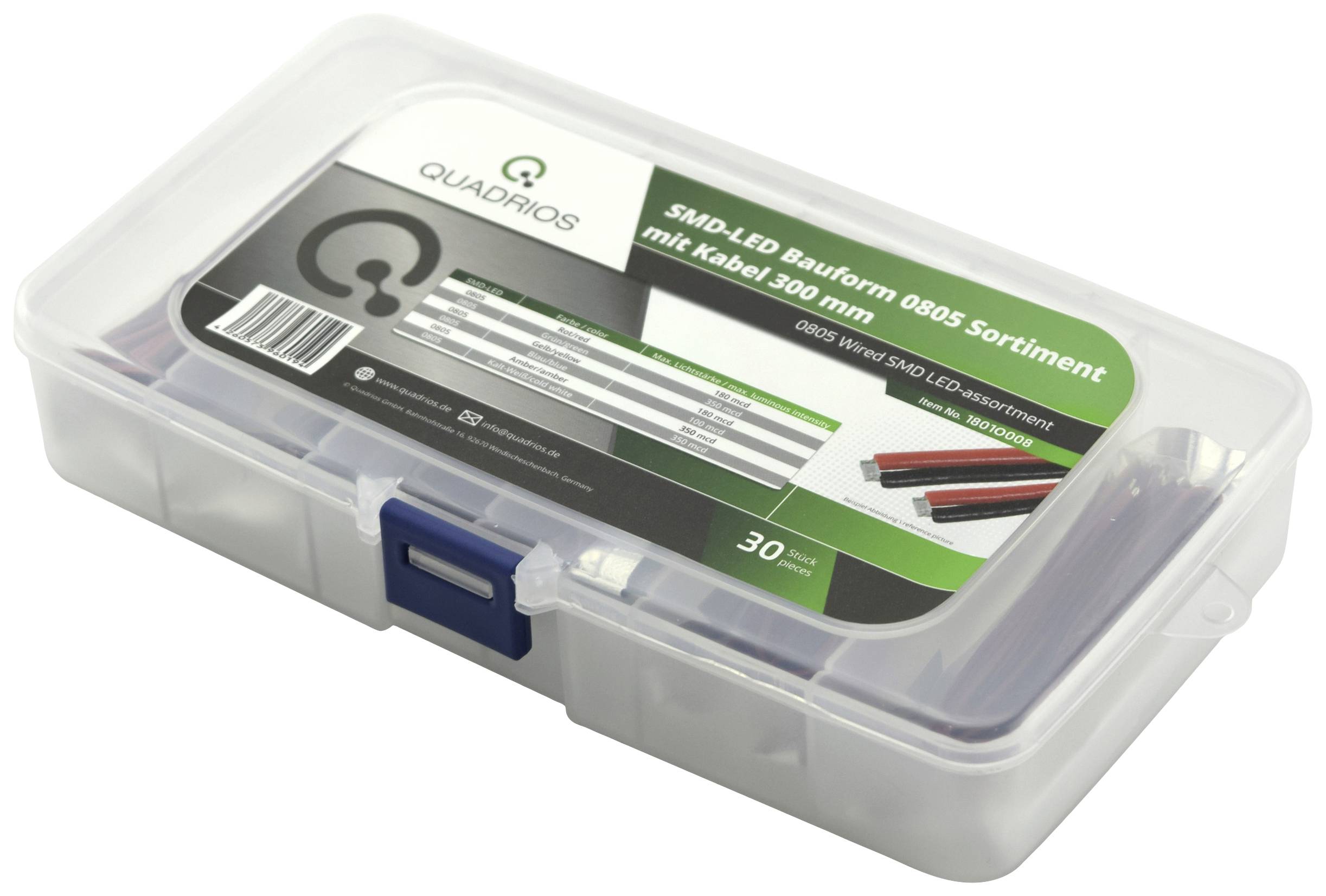

Průhledná plastová krabička s několika LED komponenty. Etiketa zobrazuje detaily: 'SMD LED pouzdro 0805 sortiment s kabelem 300 mm'.

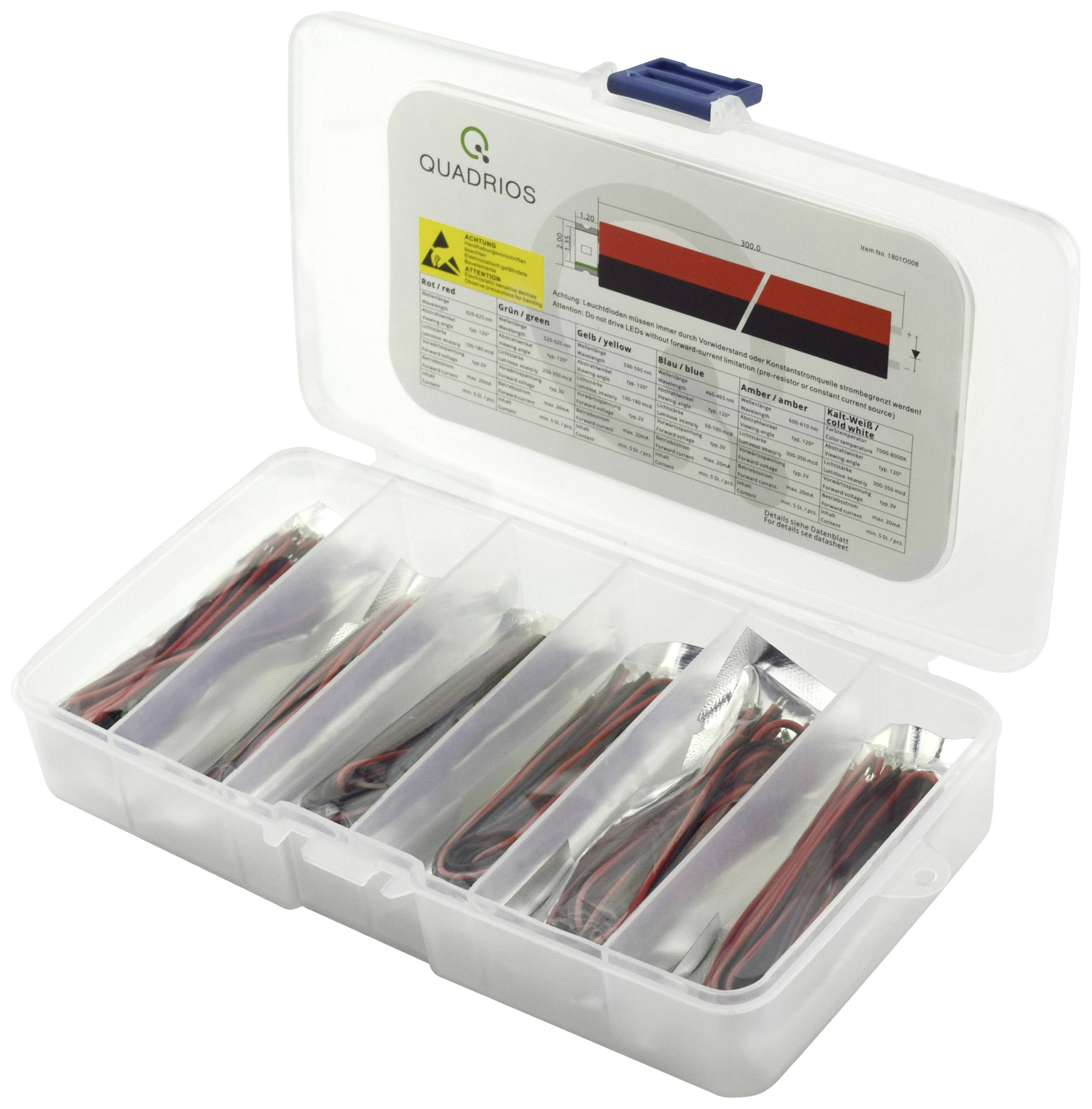

Průhledná plastová krabička s šesti přihrádkami, které obsahují izolované vodiče. Nad ní diagram s technickými informacemi.

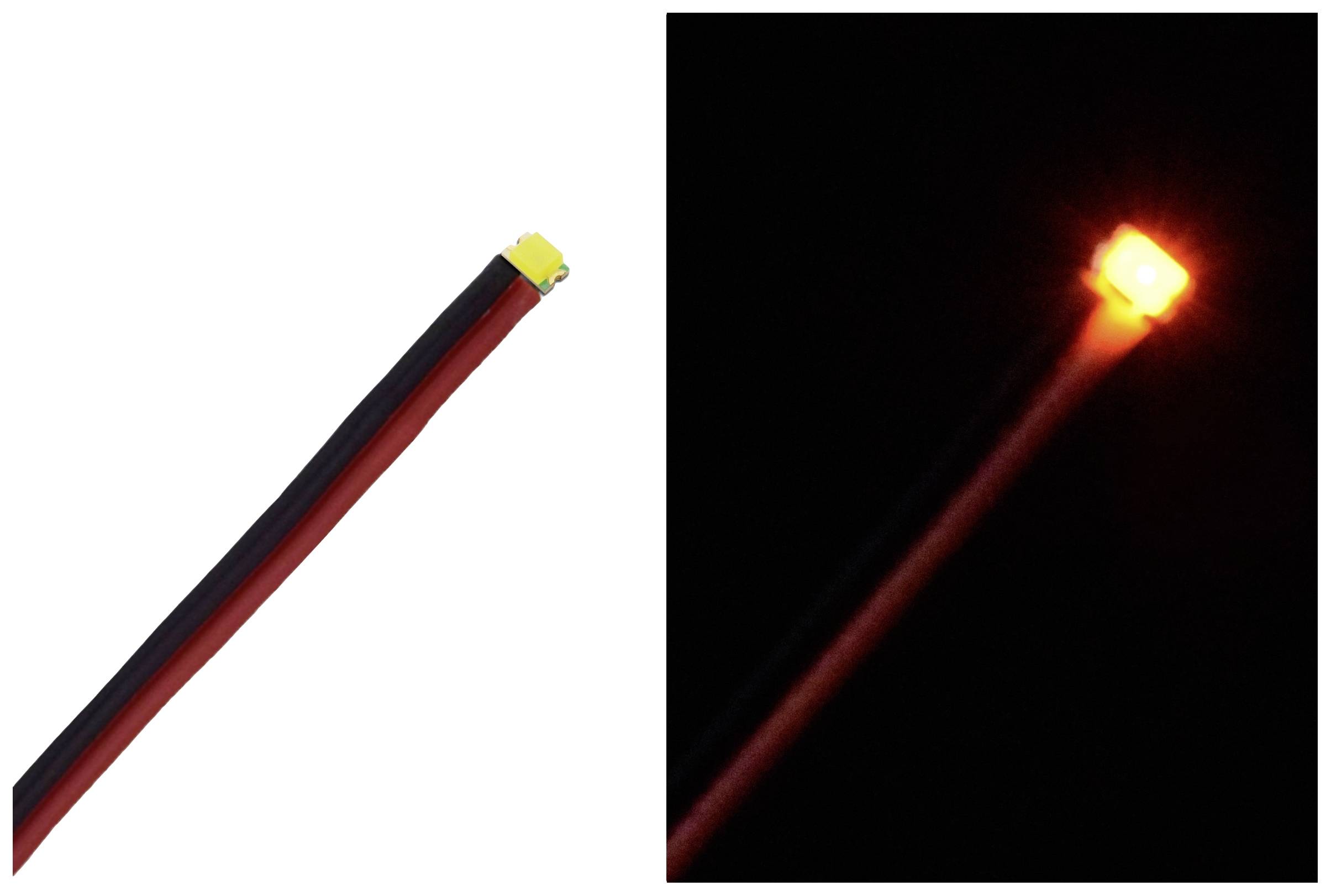

Detailní záběr LED pásku, který svítí žlutě, vlevo tmavý, vpravo svítící oranžově.

Dva snímky modrého LED světla: vlevo nerozsvícené s černým kabelem, vpravo svítící v tmavém prostředí.

Levý kabel s žlutou LED, vpravo žlutá LED svítící ve tmě.

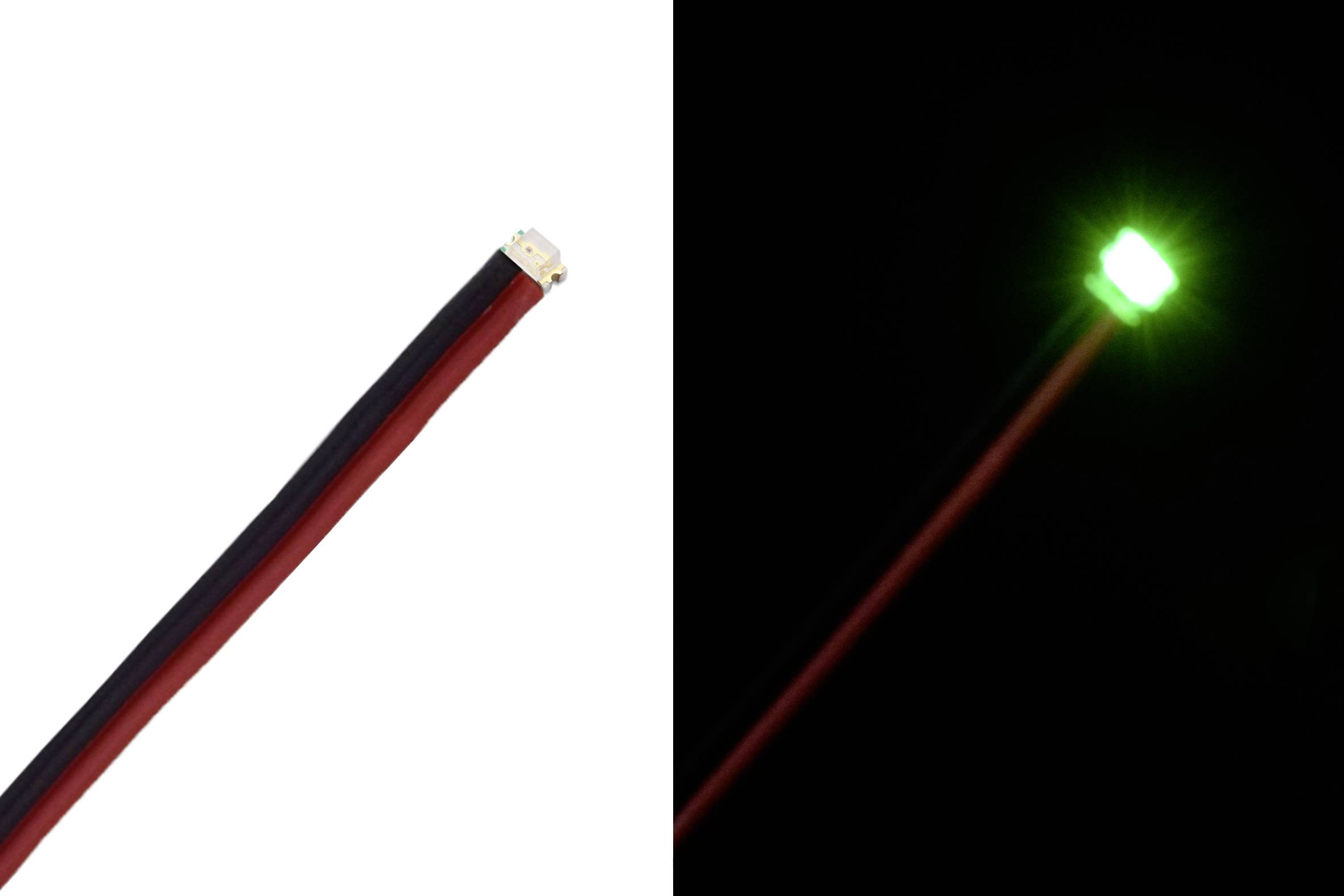

LED světlo, vlevo vypnuté a vpravo svítící zeleně, s černým kabelem na černém pozadí.

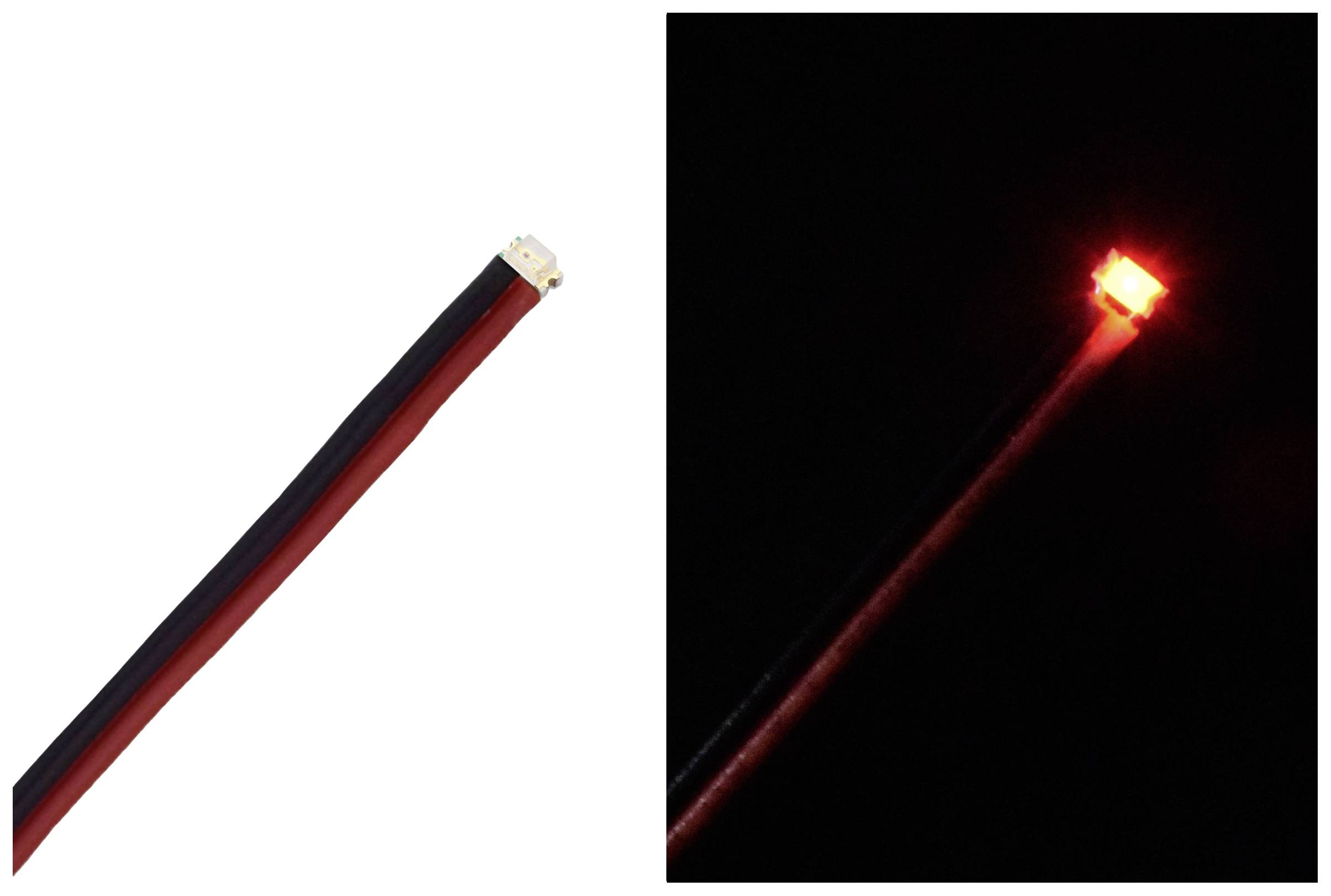

Kabel s LED špičkou. Vlevo nesvítící, vpravo svítící červeně. Vztahuje se k osvětlovací nebo indikační technologii.

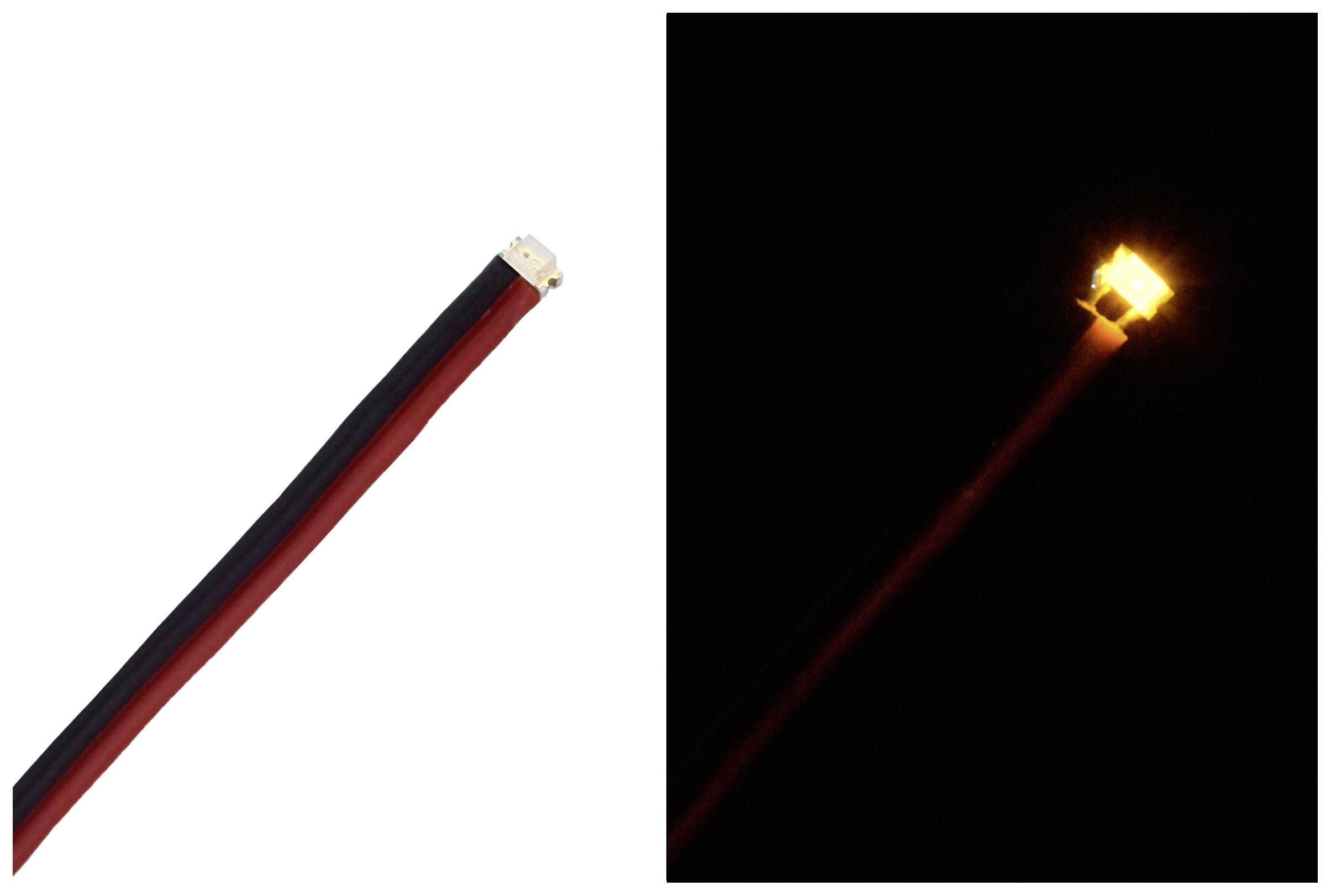

Dva pohledy na malou LED lampičku: vlevo vypnutá s drátem, vpravo zapnutá a svítící ve tmě.

Obvodové schéma pro výpočet předřadného odporu LED, zobrazující dvě příkladné zapojení s napětím, proudem a vzorci.

1/10

Kategorie produktu

sada LED

Propustné napětí U(F)

3.0 V

Propustný proud I(F)

20 mA

Design

radiální

Vyzařovací úhel

120 °

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 30 díly)

Celková cena (428,93 Kč / kus)

428,93 Kč

Bez DPH.

Už jen 5 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

SMD LED provedení 0805 s 30 cm lankem, 30 dílů

Supersvítivé LED SMD 0805 (velmi malé)
Připájené kabelové vodiče pro okamžité zpracování
Optimální pro modelářství a modely železnic
Přehledně roztříděno, s technickými údaji

Dodatečné informace:

Technické parametry

Barva výrobce: Červená, zelená, žlutá, modrá, bílá, jantarové barvy
Provedení 0805
Konstrukce: Radiální
Tvar čočky: SMD - 805
Rozměry (D x š x v): 2,0 x 1,25 x 1.1 mm
Propustné napětí u(F): Červená - 2.0 v, modrá - 3.0 v, zelená - 2.0 v, žlutá - 2.0 v, Bernstein - 2.0 v, studená bílá - 3.0 v,
Propustný proud I(F) 20 mA
Svítivost: Červená - 100 mcd, modrá - 50 mcd, zelená - 250 nm, žlutá - 100 nm, Bernstein - 300 mcd, studená bílá - 300 mcd,
Vlnová délka/barevná teplota: Červená - 620 - 625 nm, modrá - 460 - 465 nm, zelená - 520 - 590 nm, žlutá - 600 - 55555nm, Bernstein - nm, Studená bílá - 7000-8000K,
Vyzařovací úhel: 120 °
Teplotní rozsah: -25 °C až 80 °C

Kategorie produktu: sada LED

Barva: červená
zelená
žlutá
modrá
bílá
jantarová

Propustné napětí U(F): 3.0 V

Propustný proud I(F): 20 mA

Provozní proud: 20 mA

Design: radiální

Vyzařovací úhel: 120°

Rozm.: (d x š x v) 2.0 x 1.25 x 1.1 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

Délka: 2.0 mm

Šířka: 1.25 mm

V: 1.1 mm

Splňuje RoHS: ano

Obsah: 30 díly

Design: 0805

Pouzdro: 3 mm

Ke stažení

List technických údajů

List technických údajů 2899387 Quadrios sada LED červená, zelená, žlutá, modrá, bílá, jantarová 120 ° 20 mA 3.0 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899387 Quadrios sada LED červená, zelená, žlutá, modrá, bílá, jantarová 120 ° 20 mA 3.0 V

Popis

Tento SMD LED sortiment s velmi jasnými diodami montovatelnými na povrch velikosti 0805 nabízí velký výběr barev a je dobře roztříděný. Protože jsou tyto světelné diody velmi malé s rozměry cca 2,0 x 1,25 x 1,1 mm, může se jednotlivé ruční zpracování zobtížněji vytvořit - mechanické poškození nebo teplotní nástroj jsou často doprovodné. Proto jsou zde vždy na anodu a katodu připevněny malé lanky o délce 30 cm s profesionálním vzhledem. Výhody SMD LED a také těch, z nichž jsou dráty k dispozici. Ideální pro modely železnic, modelů (modely letadel, RC lodí a aut), signální žárovky a indikátory nebo pro jakékoli jiné použití, kde by měly být použity co nejmenší světelné diody. Jako u všech běžných LED čipů je třeba dbát na to, aby se omezovače proudu použily pomocí předřadného odporu nebo zdroje s konstantním proudem, aby se LED mohla používat v povolené pracovní oblasti.

Červený kabel označuje anodu (+) a černý kabel katodu (-).

Stručný popis součástí, které jsou součástí dodávky, je přehledně vytištěn na vnitřní straně víka.
Datový list obsahuje užitečné informace o sortimentu - ale také důležité technické detaily týkající se obsažených komponent. Pouze tak je možné zajistit, aby např. LED diody mohly být provozovány v rámci jejich stanovených parametrů, protože jsou součástky jednoznačně specifikovány.
