Quadrios sada LED bílá 120 ° 150 mA 3.3 V

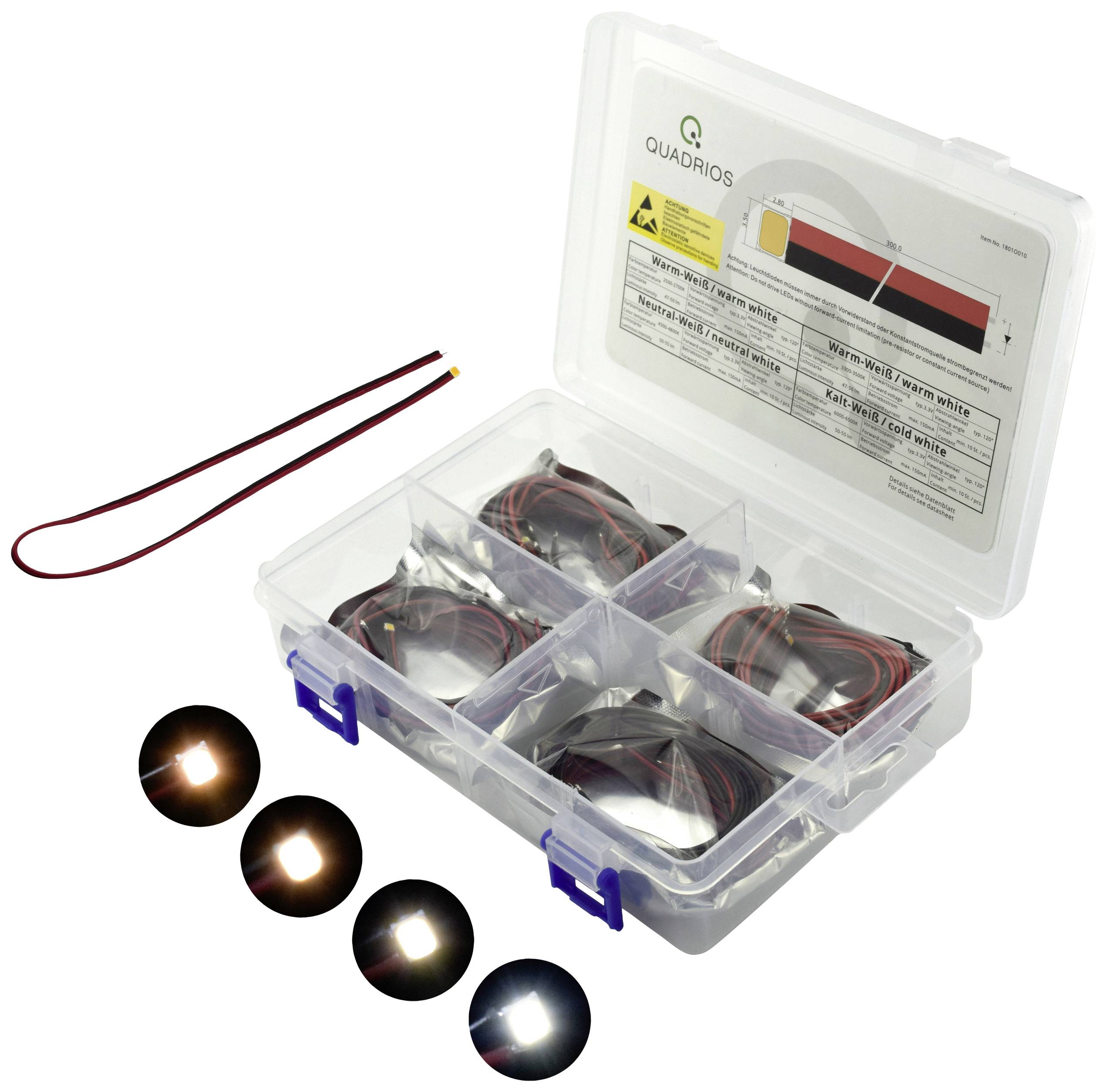

Průhledný úložný box s několika přihrádkami, naplněný LED komponenty a kabely. Na vnitřní straně víka jsou vytištěny pokyny.

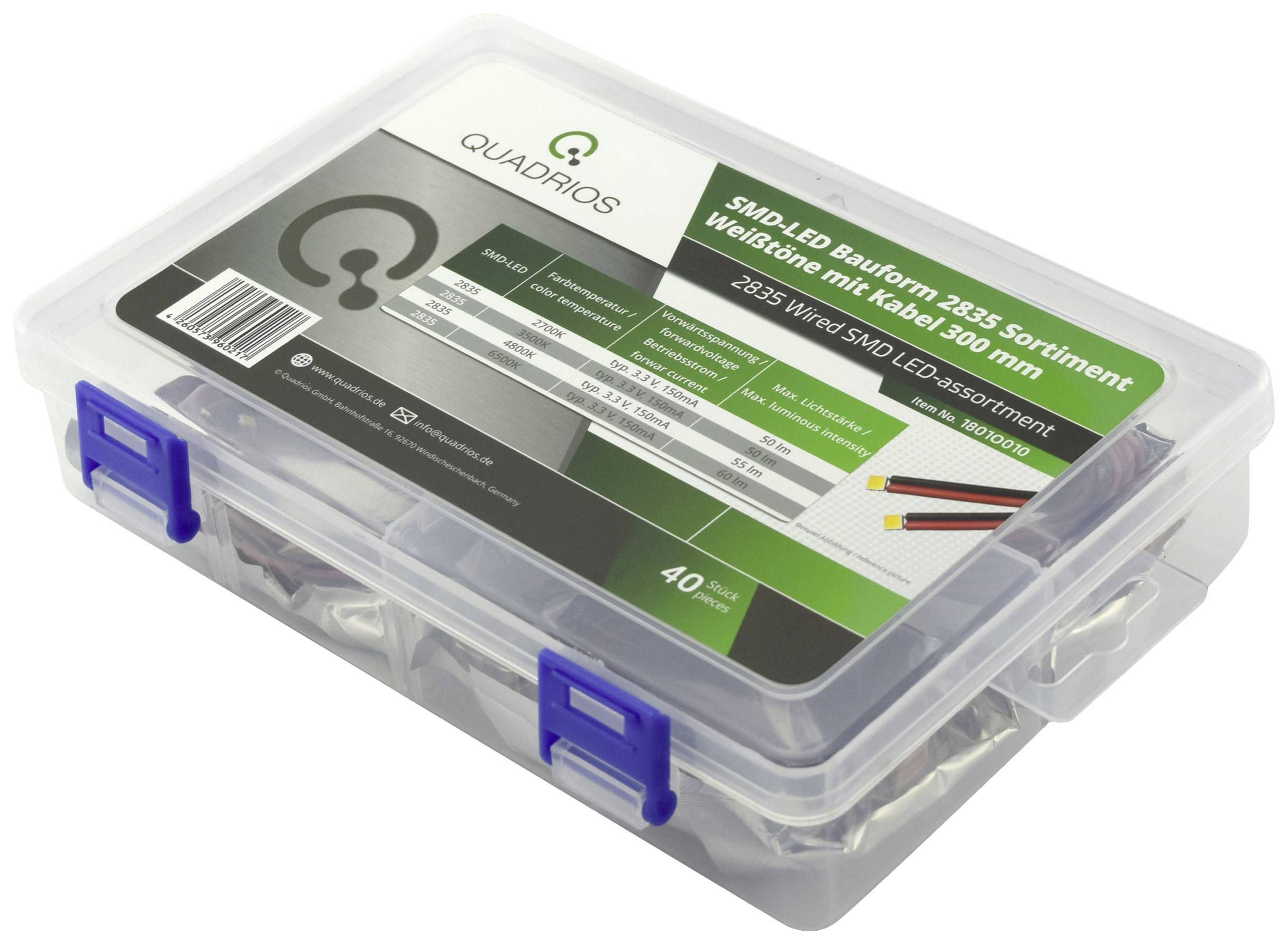

Průhledná krabička s roztřiďovacím štítkem zobrazujícím LED diody v různých barvách a velikostech. Obsahuje 40 LED diod s vodiči pro elektronické projekty.

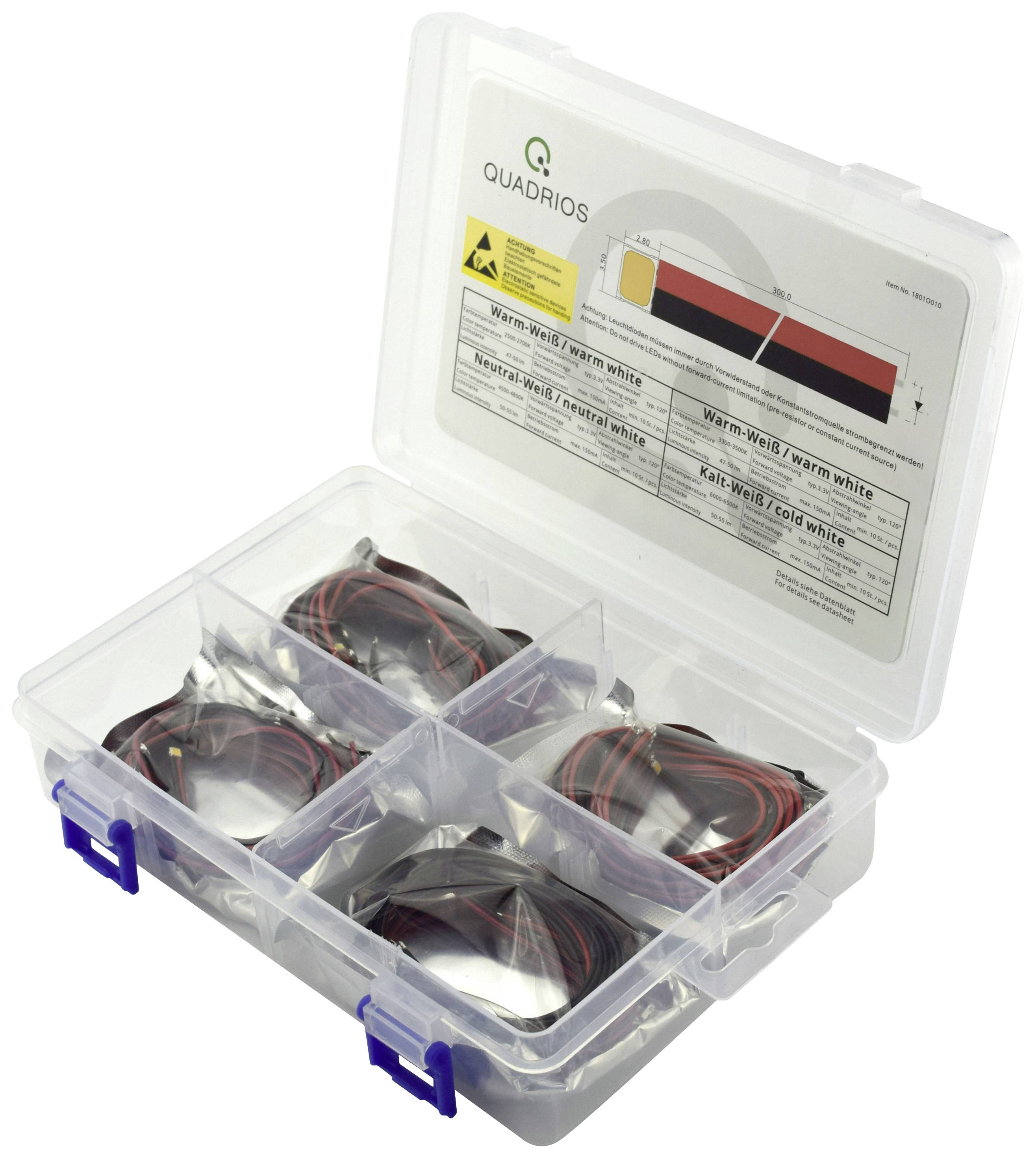

Průhledný box se čtyřmi přihrádkami, naplněný kabely v antistatických sáčcích. Štítky zobrazují výstražný symbol a technické detaily.

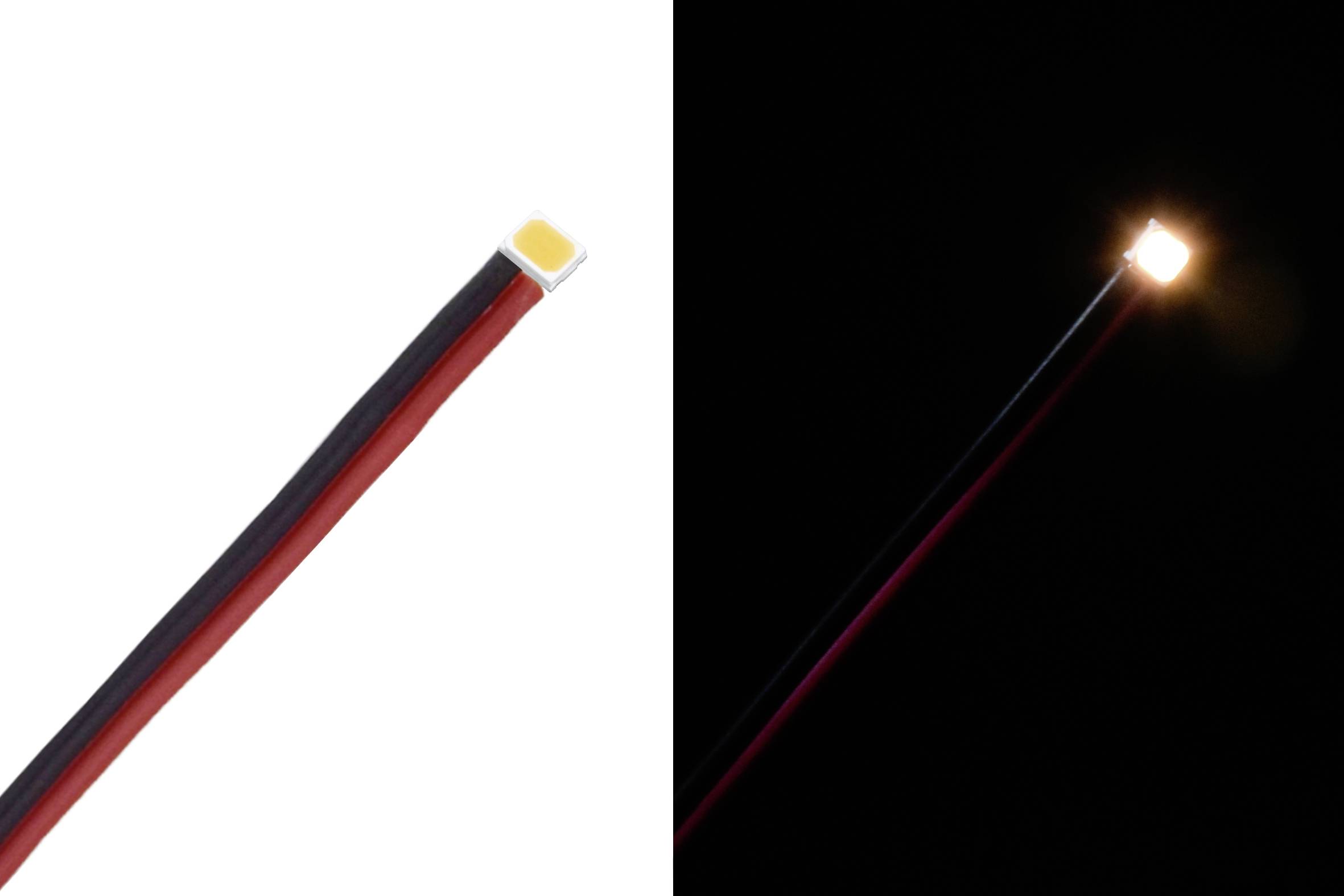

LED svítidlo, vlevo bez osvětlení na bílém pozadí, vpravo svítící na černém pozadí.

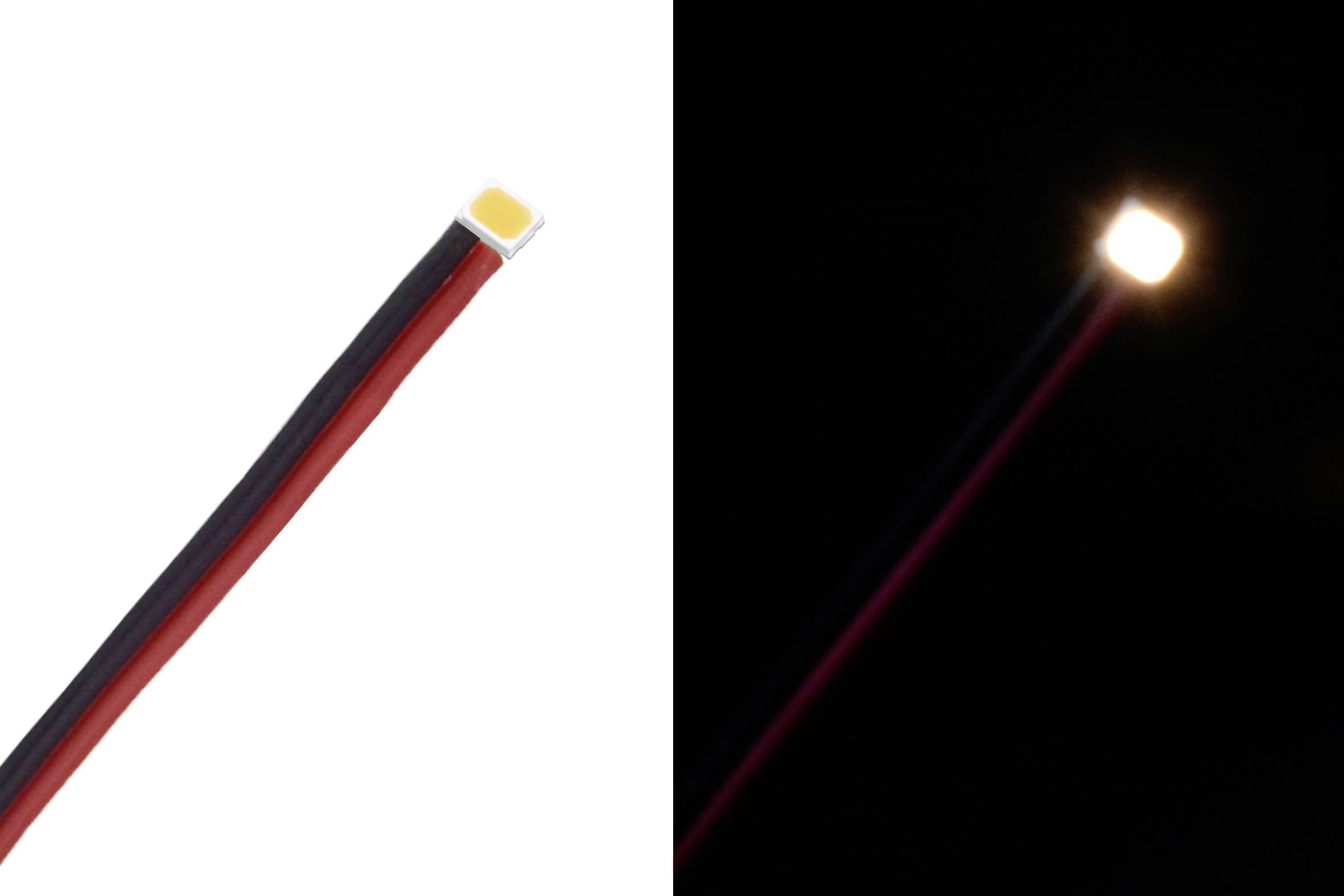

Dva obrazy LED světla: vlevo vypnuté na bílém pozadí, vpravo zapnuté a zářící v tmavém prostředí.

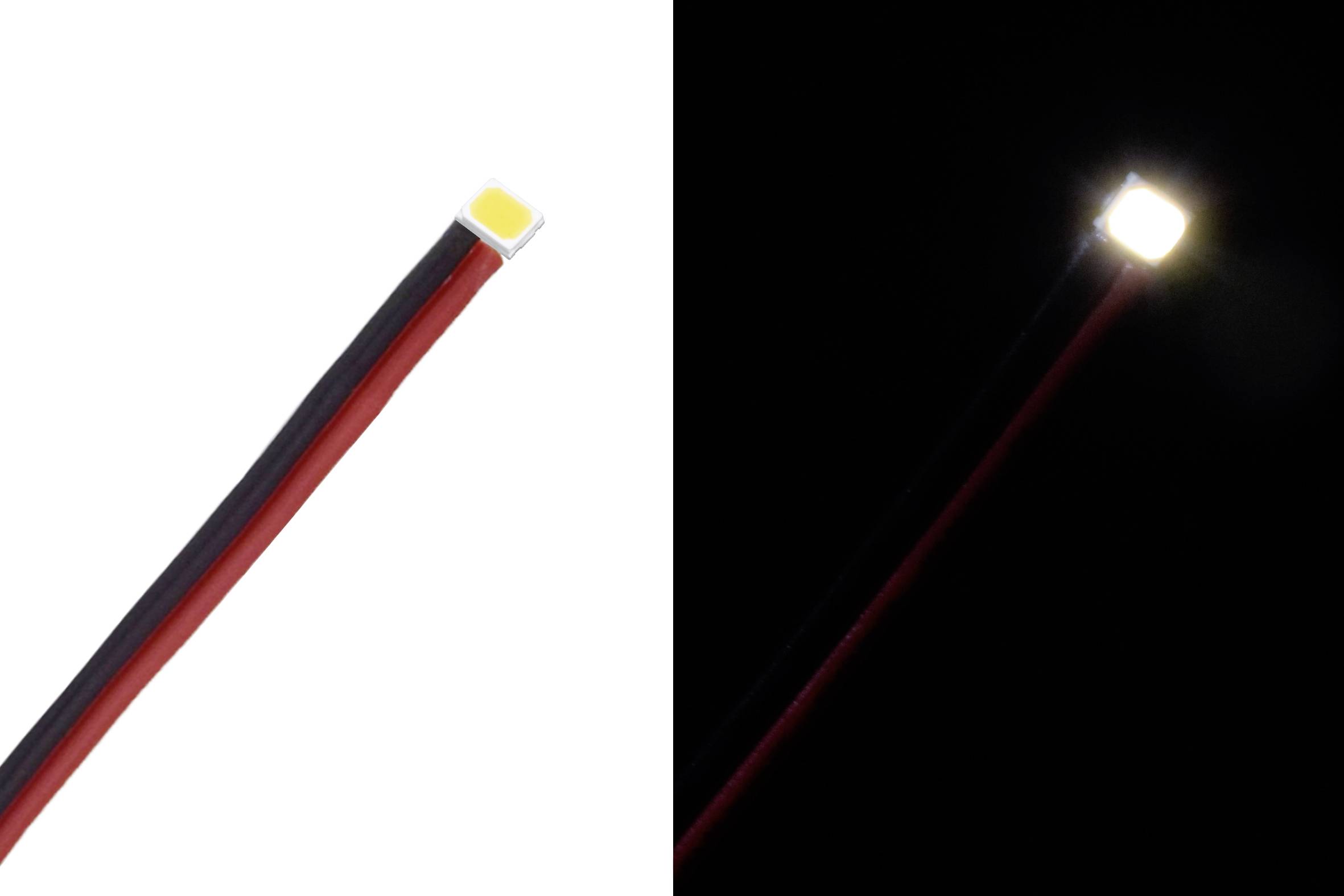

LED pásek: Vlevo ve vypnutém stavu, vpravo rozsvícený jasným světlem v zapnutém stavu.

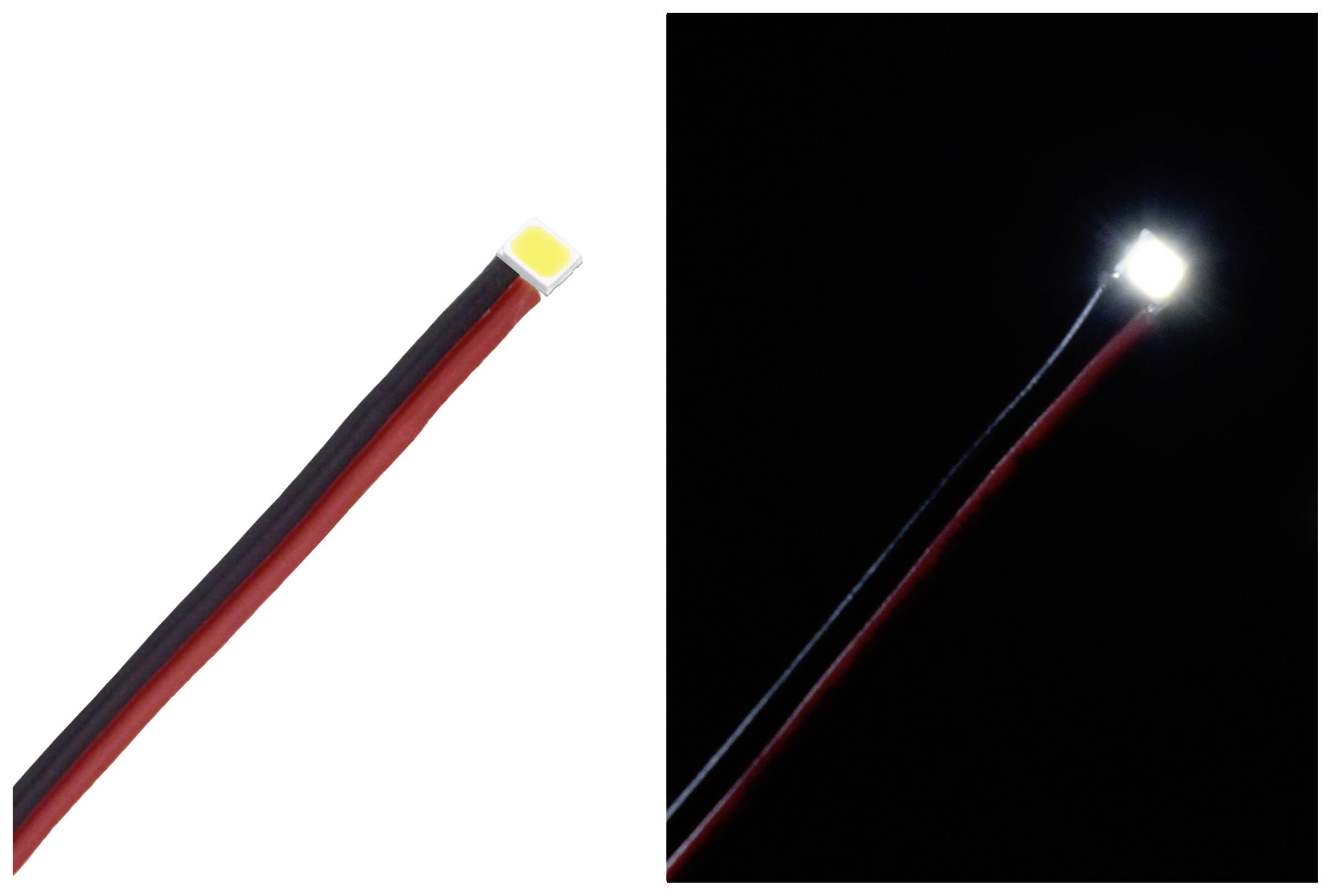

Quadrios sada LED bílá 120 ° 150 mA 3.3 V-6

Obvodové schéma pro výpočet předřadného odporu LED, zobrazující dvě příkladné zapojení s napětím, proudem a vzorci.

1/8

Kategorie produktu

sada LED

Propustné napětí U(F)

3.3 V

Propustný proud I(F)

150 mA

Design

radiální

Vyzařovací úhel

120 °

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 40 díly)

Celková cena (428,93 Kč / kus)

428,93 Kč

Bez DPH.

Už jen 3 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

SMD LED provedení 2835, bílá, s 30 cm licnou, 40 ks

SMD LED provedení 2835, teplá bílá až studená bílá, flexibilní lanka (pájena)
Barevné teploty 2700 /3500 /4850/6500 K.
Celkem 40 dílů
Přehledně roztříděno, s technickými údaji

Dodatečné informace:

Technické parametry

Barva výrobce: Bílá
Provedení 2835
Konstrukce: Radiální
Tvar čočky: SMD - 2835
Rozměry (D x Š x v): 3,5x2,8x0,75 mm
PROPUSTNÉ NAPĚTÍ U(F): 3.3 V.
Propustný proud I(F) 150 mA
Svítivost světla I(v): Teplá bílá - 47-50lm, studená bílá - 50-55lm,
Vlnová délka/barevná teplota: Teplá bílá - 2500-2700K, teplá bílá - 3300-3500K, přírodní bílá - 4500-4800K, studená bílá - 6000-6500K,
Vyzařovací úhel: 120 °
Teplotní rozsah: -25 °C až 80 °C

Kategorie produktu: sada LED

Barva: bílá

Propustné napětí U(F): 3.3 V

Propustný proud I(F): 150 mA

Provozní napětí: 3.3 V

Provozní proud: 150 mA

Design: radiální

Světelný tok (Φ): 55 lm

Vyzařovací úhel: 120°

Provedení: bílá

Vlastnosti LED signálního světla: flexibilní

Rozm.: (d x š x v) 3.5 x 2.8 x 0.75 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

Délka: 3.5 mm

Šířka: 2.8 mm

V: 0.75 mm

Splňuje RoHS: ano

Obsah: 40 díly

Design: 2835

Pouzdro: 3 mm

Ke stažení

List technických údajů

List technických údajů 2899389 Quadrios sada LED bílá 120 ° 150 mA 3.3 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2899389 Quadrios sada LED bílá 120 ° 150 mA 3.3 V

Popis

Experimentální a praktický SMD LED sortiment v provedení Single Chip 2835 s světelnou účinností až 55 lumenů (v závislosti na barevné teplotě) a 30 cm flexibilním lankem (pájeno). 2835 je nová, zmíněná LED konstrukce pro obecné osvětlení. Tato řada je výrazně Heller a je ještě efektivnější než u typů 3528 a 5050, protože lepší odvod tepla v SMD pouzdře udržuje čipovou teplotu dole. Tak může při stejné velikosti čipu proudit vyšší proud díky SMD LED diodám, aniž by teplota čipu překročila kritickou mez. Pro dosažení maximální účinnosti světla může provozní proud dosáhnout až 150 mA, což was depresi (předřadný odpor / zdroj konstantního proudu) zajistí opatření pro omezení proudu.

Červený kabel označuje anodu (+) a černý kabel katodu (-).

Stručný popis součástí, které jsou součástí dodávky, je přehledně vytištěn na vnitřní straně víka. Datový list obsahuje užitečné informace o sortimentu - ale také důležité technické detaily týkající se obsažených komponent. Pouze tak je možné zajistit, aby SMD LED diody mohly být provozovány v určitých parametrech, protože součástky jsou jasně specifikovány.
