Quadrios 22C461 krimpovací spojka se smršťovací bužírkou 0.25 mm² 0.34 mm² plná izolace bílá 1 sada

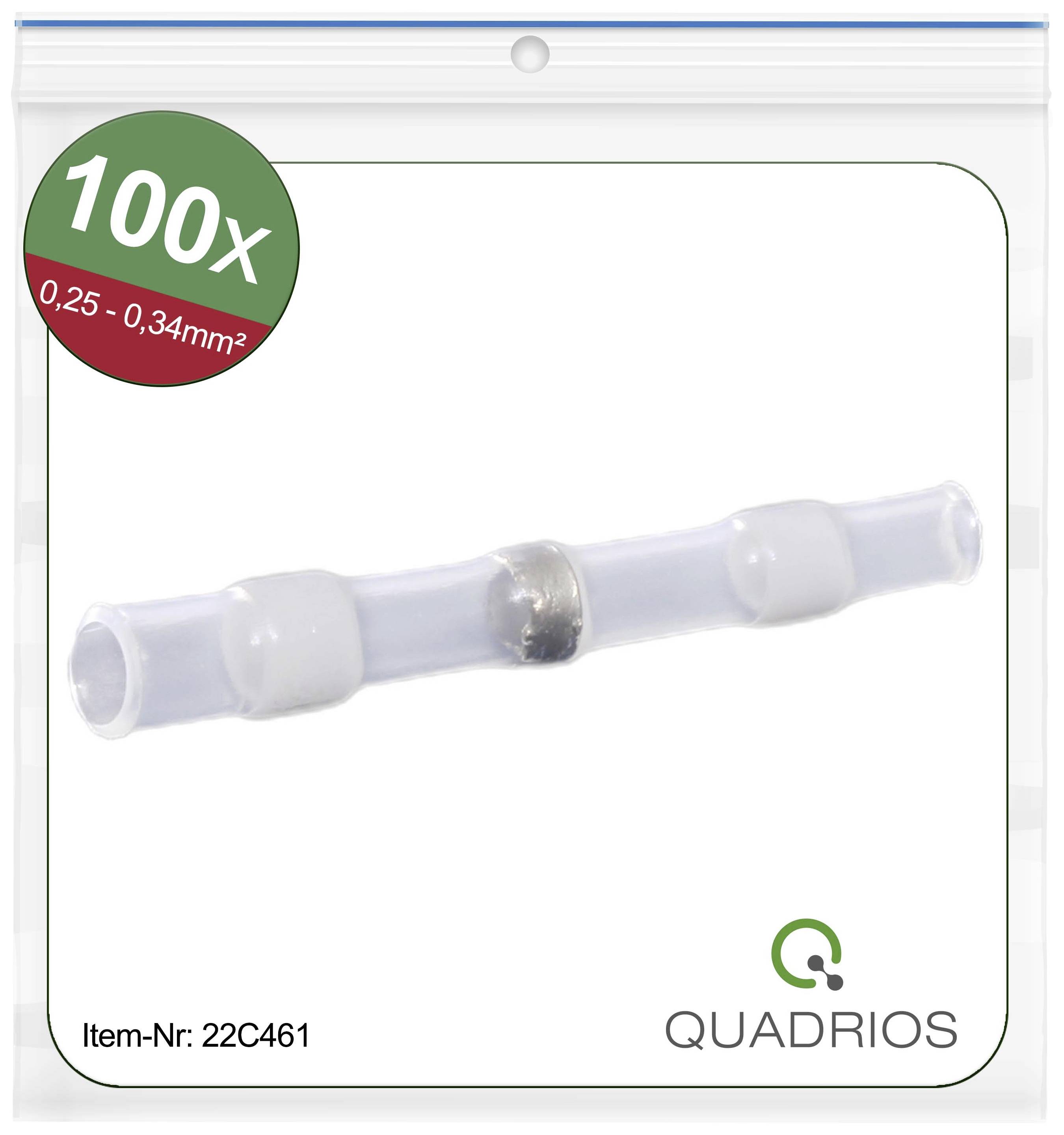

Průhledný, válcovitý propojovací díl je zobrazen v obalu. Vlevo nahoře je napsáno '100x 0,25 - 0,34mm²'. Značka 'QUADRIOS'.

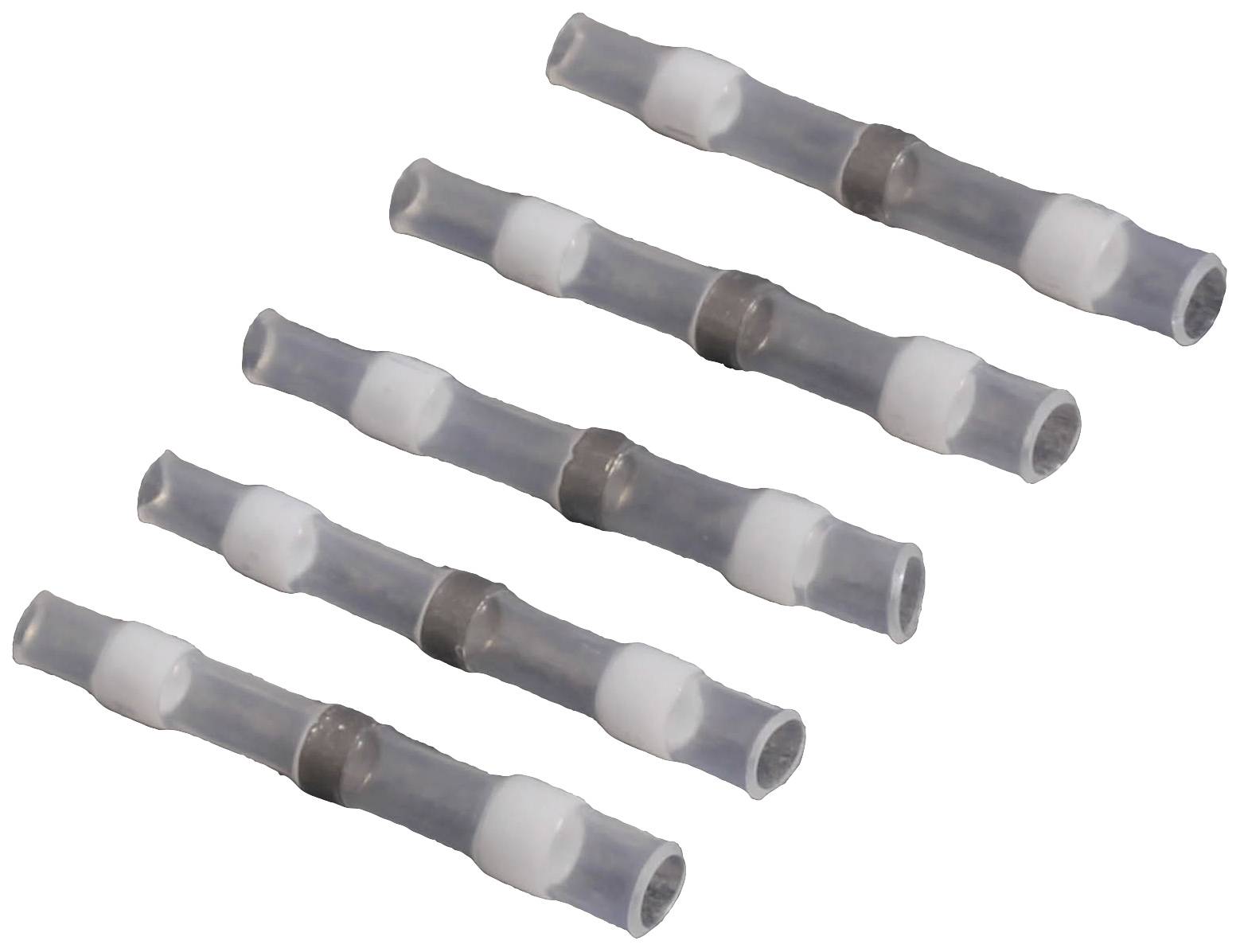

Pět průhledných smršťovacích spojek s vnitřními kovovými kroužky, které se používají k izolaci a propojení elektrických kabelů.

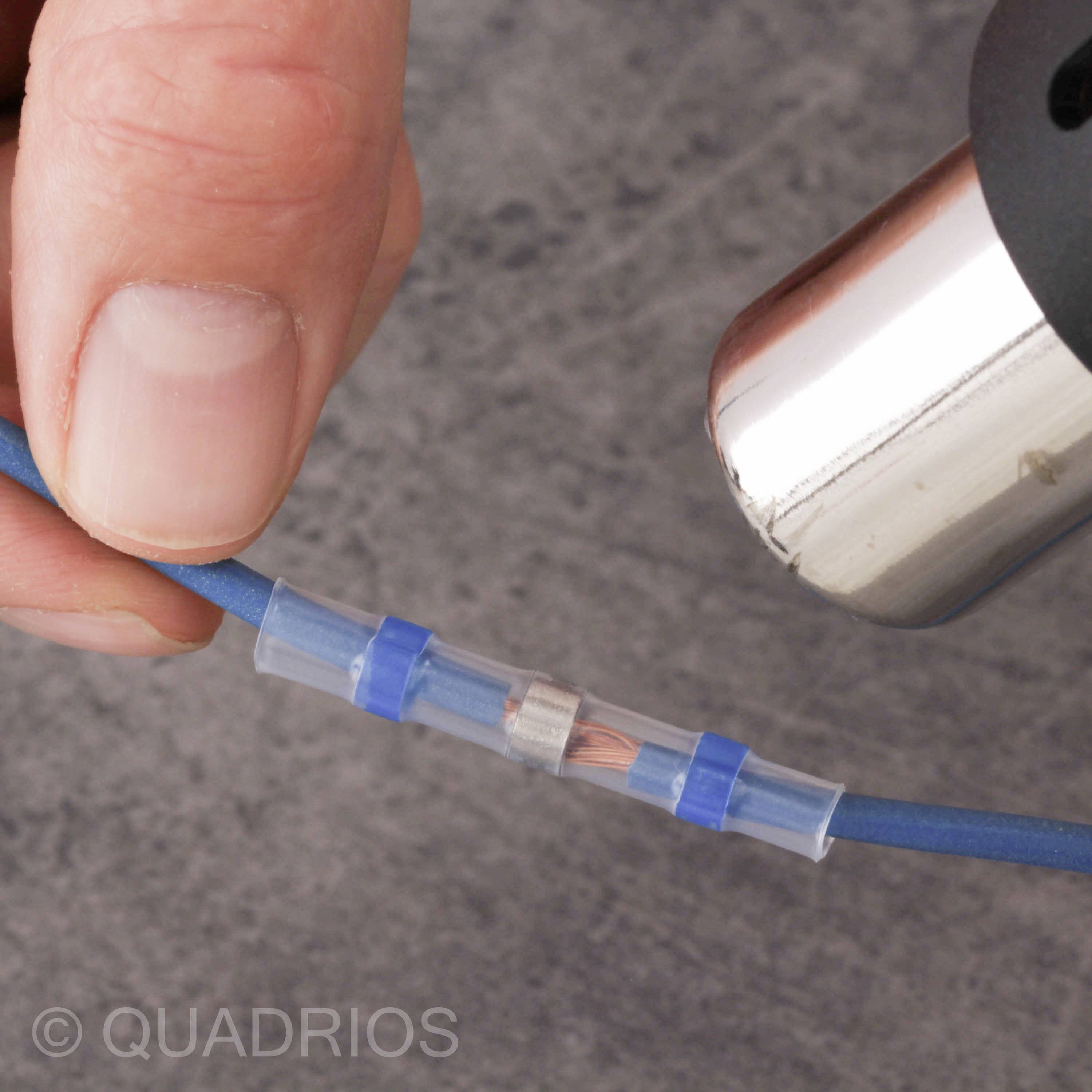

Jedna ruka drží modré kabely. Kabel je připojen svorkovým spojem. Fén zahřívá spoj.

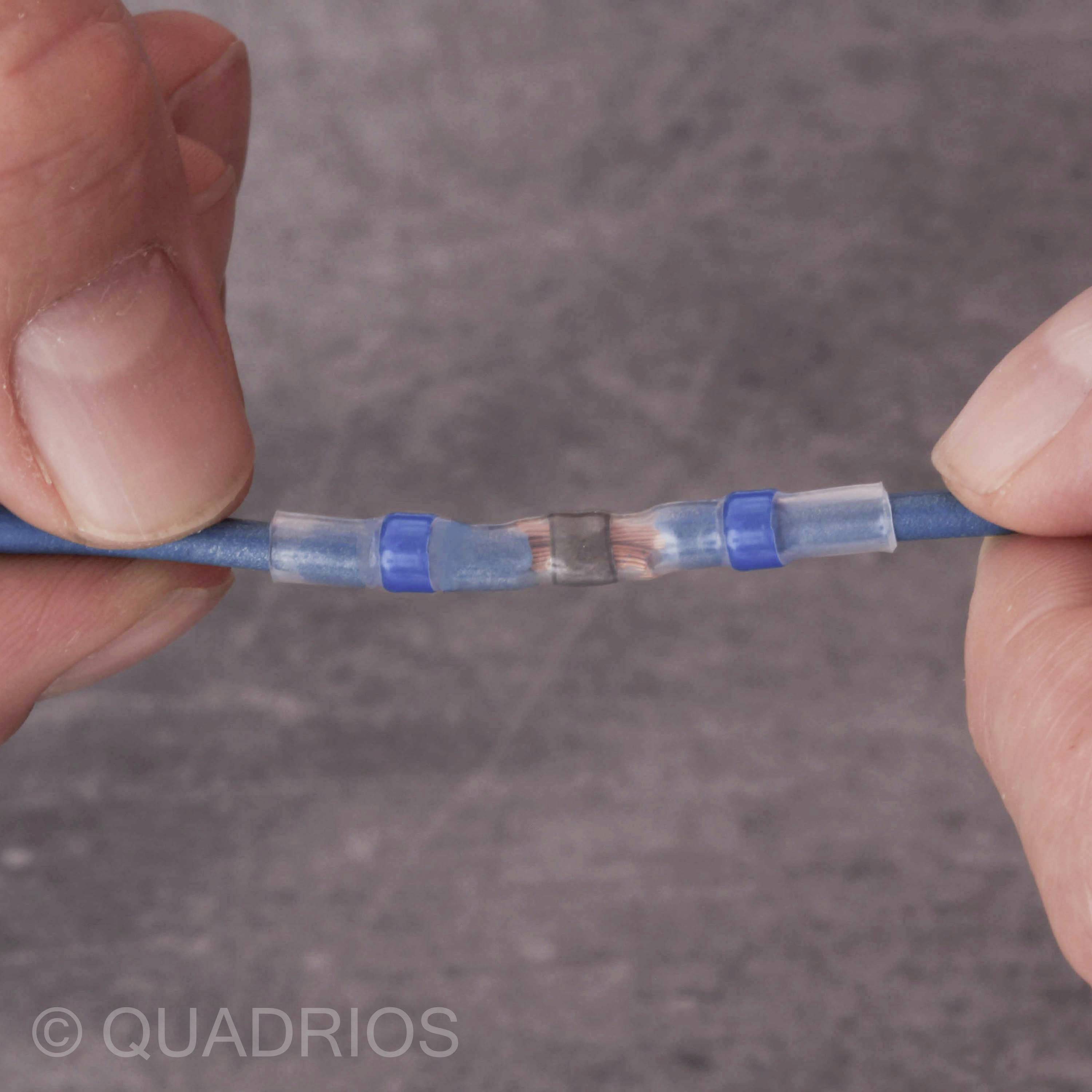

Ruce drží modré kabely, které jsou spojeny pomocí průhledné smršťovací hadice a modrých svorek.

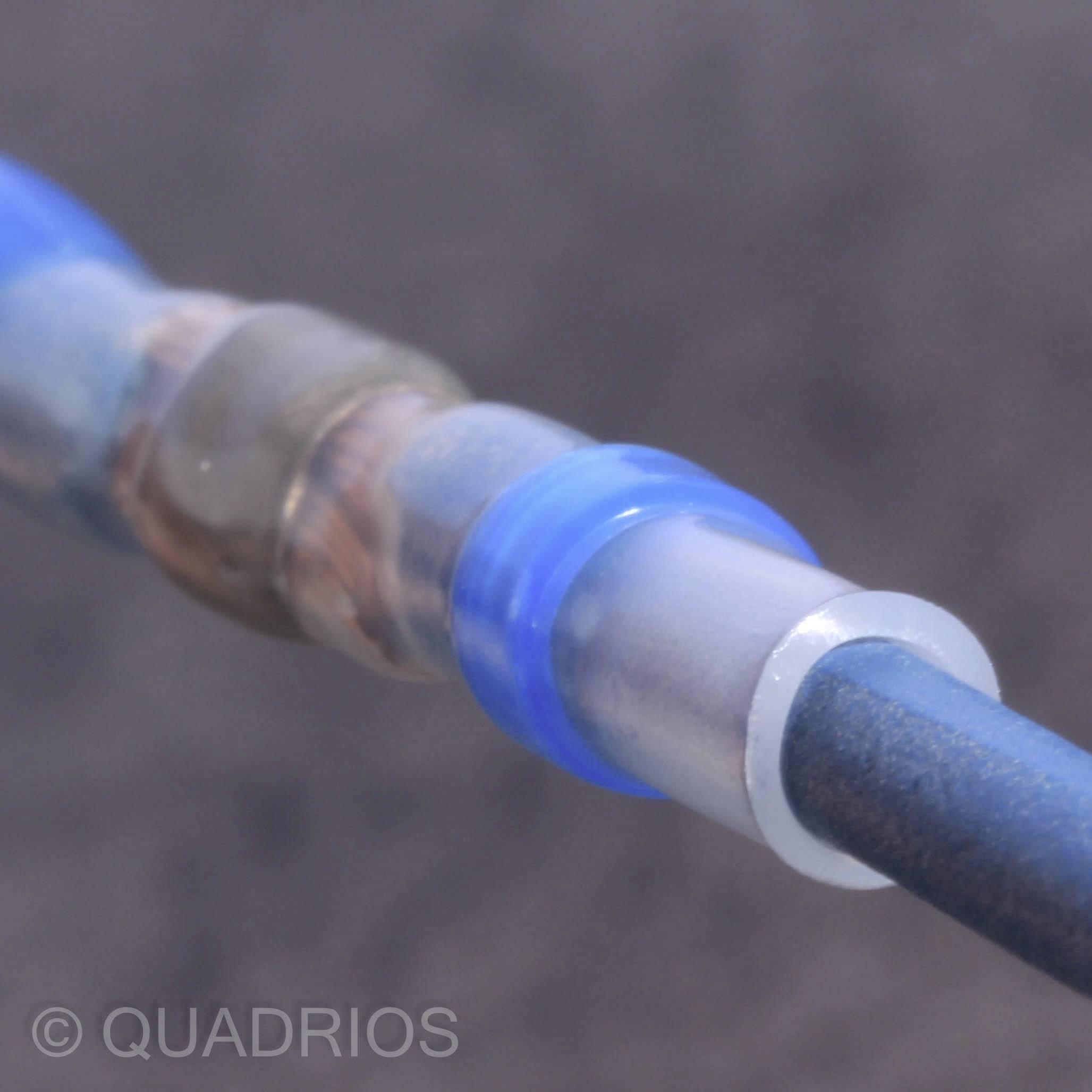

Modrý kabel je spojen smršťovací bužírkou. Pozadí je rozmazané. Cílem je elektrická izolace a propojení.

1/5

Kategorie produktu

krimpovací spojka

Typ izolace

plná izolace

Délka

26 mm

Obsah

1 sada

maximální průřez

0.34 mm²

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

38 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pájecí spojka Setoßspojka 0,25…0,34 mm², bílá, 100 ks

VoděodolnýÚroveň smrštění 2:1

Dodatečné informace:

Technické parametry

Kategorie produktu: krimpovací spojka

Barva: bílá

Typ izolace: plná izolace

Délka: 26 mm

Obsah: 1 sada

Číslo výrobce: 22C461

Typ: 22C461

maximální průřez: 0.34 mm²

Průřez min: 0.25 mm²

Rozm.: (Ø x d) 1.7 mm x 26 mm

Rozsah průřezů: 0.25 - 0.34 mm²

Splňuje RoHS: ano

Vlastnosti: se smršťovací bužírkou

Provozní teplota: Tavicí teplota pájecího cínu: 160 °C. Rozsah provozních teplot: -55 až +125 °C

(Ø): 1.7 mm

Poměr smrštění: 2:1

Napětí (max.): 600 V

Varianty(Všechny ceny jsou bez DPH.)

Délka

Barva

Obsah

maximální průřez

Typ izolace

Průřez min

Quadrios 22C461 krimpovací spojka se smršťovací bužírkou 0.25 mm² 0.34 mm² plná izolace bílá 1 sada

Objednací číslo:2620415

Tento produkt

26 mm

bílá

1 sada

0.34 mm²

plná izolace

0.25 mm²

Quadrios 2011C397 krimpovací spojka se smršťovací bužírkou 0.3 mm² 6 mm² plná izolace bílá, červená, modrá, černá, žlutá 340 ks

Objednací číslo:2380645

42 mm

bíláčervenámodráčernážlutá

340 ks

6 mm²

plná izolace

0.3 mm²

Quadrios 22C469 krimpovací spojka se smršťovací bužírkou 0.3 mm² 0.5 mm² plná izolace bílá 1 sada

Objednací číslo:2620410

26 mm

bílá

1 sada

0.5 mm²

plná izolace

0.3 mm²

Quadrios 22C467 krimpovací spojka se smršťovací bužírkou 0.5 mm² 1.5 mm² plná izolace červená 1 sada

Objednací číslo:2620411

36 mm

červená

1 sada

1.5 mm²

plná izolace

0.5 mm²

Quadrios 22C466 krimpovací spojka se smršťovací bužírkou 1.5 mm² 2.5 mm² plná izolace modrá 1 sada

Objednací číslo:2620412

37 mm

modrá

1 sada

2.5 mm²

plná izolace

1.5 mm²

Quadrios 22C468 krimpovací spojka se smršťovací bužírkou 2.5 mm² 4 mm² plná izolace černá 1 sada

Objednací číslo:2620413

38 mm

černá

1 sada

4 mm²

plná izolace

2.5 mm²

Quadrios 22C465 krimpovací spojka se smršťovací bužírkou 4 mm² 6 mm² plná izolace žlutá 1 sada

Objednací číslo:2620414

42 mm

žlutá

1 sada

6 mm²

plná izolace

4 mm²

Quadrios 22C462 krimpovací spojka se smršťovací bužírkou 0.5 mm² 1.0 mm² plná izolace červená 1 sada

Objednací číslo:2620416

40 mm

červená

1 sada

1.0 mm²

plná izolace

0.5 mm²

Quadrios 22C463 krimpovací spojka se smršťovací bužírkou 1.5 mm² 2.5 mm² plná izolace modrá 1 sada

Objednací číslo:2620417

40 mm

modrá

1 sada

2.5 mm²

plná izolace

1.5 mm²

Quadrios 22C464 krimpovací spojka se smršťovací bužírkou 4.0 mm² 6.0 mm² plná izolace žlutá 1 sada

Objednací číslo:2620418

40 mm

žlutá

1 sada

6.0 mm²

plná izolace

4.0 mm²

Ke stažení

List technických údajů

List technických údajů 2620415 Quadrios 22C461 krimpovací spojka se smršťovací bužírkou 0.25 mm² 0.34 mm² plná izolace bílá 1 sada

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2620415 Quadrios 22C461 krimpovací spojka se smršťovací bužírkou 0.25 mm² 0.34 mm² plná izolace bílá 1 sada

Popis

Tavné lepidlo na vnitřní straně těsní při správném překrytí vodotěsně - pájecí kroužek spojuje dva vodiče během procesu smrštění a tavení! Výhodou je, že objekt je vidět. Použití je velmi snadné: Izolovat kabely a zasunout je oboustranně do konektoru, dokud se nepřetáhne odizolovaný konec kabelu pod pájecím kroužkem nebo se neotočí. Rovnoměrné ohřátí v bodu tání na pájku až do roztaveného tavení - nejlepší s horkovzdušnou pistolí nebo horkovzdušným ventilátorem - hotovo. Maximální proud je omezen průřezem vodiče použitého kabelu, materiálem vodiče a kvalitou pájeného spoje.
