Name: PTR Hartmann 1040-A-1.5N-NI-4.0 přesný testovací hrot
Brand: PTR Hartmann
SKU: 737057
Availability: SoldOut

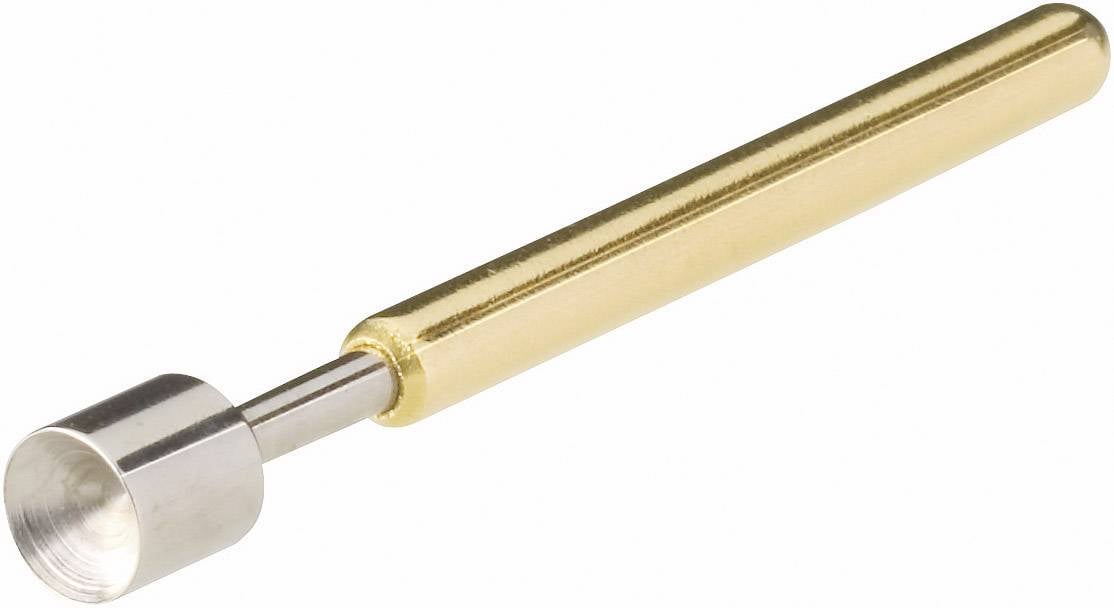

Kovový nástroj s stříbrnou válcovitou hlavou a zlatohnědou rukojetí, pravděpodobně specializovaný nástroj.

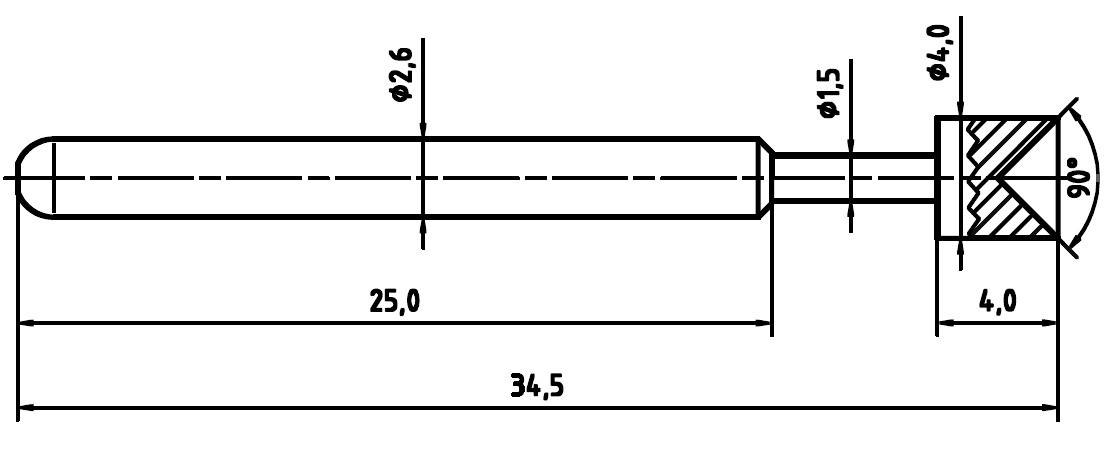

Technický výkres šroubu s rozměry: délka 34,5 mm, hlava 4 mm výšky, zahnutý v úhlu 90 stupňů. Průměr proměnlivý: 2,6 až 4,0 mm.

Schematické znázornění válcového kolíku s bodem na čelní ploše, vedle s písmenem 'A'.

1/3

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (89,99 Kč / kus)

89,99 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Průchozí odpor: ≤30 mΩ

Kategorie produktu: přesný testovací hrot

Tvar hlavy: A

Délka pinu: 34.5 mm

Jmenovitý proud: 5 A

Jmenovitý proud - filtr: 5 A

Síla pružiny: 1.5 N

Dráha pružiny: 5.5 mm

Rastr (rozteč): 4 mm

Splňuje RoHS: ano

Ø pin: 2.6 mm

Typ: 1040-A-1.5N-NI-4.0

Finální úprava: nikl

Průchozí odpor: ≤30 mΩ

Jmenovitý proud: 5 A

Typ: Zkoušečka 1040-A-1,5N-NI-4,0

Ke stažení

List technických údajů

List technických údajů 737057 PTR Hartmann 1040-A-1.5N-NI-4.0 přesný testovací hrot

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 737057 PTR Hartmann 1040-A-1.5N-NI-4.0 přesný testovací hrot

Popis

Pružinový kontakt pro testování komponent a desek s tištěnými spoji. Skládá se z pouzdra s pružným hrotem a snímací hlavy. Zvlášť objednatelné pouzdro se instaluje do desky nebo disku z plexiskla aby drželo zkušební hrot. Díky tomu je možné zkušební hrot bez problému vyměnit.
