Name: PTR Hartmann 1007-B-0.7N-AU-0.49C přesný testovací hrot
Brand: PTR Hartmann
SKU: 736944
Availability: SoldOut

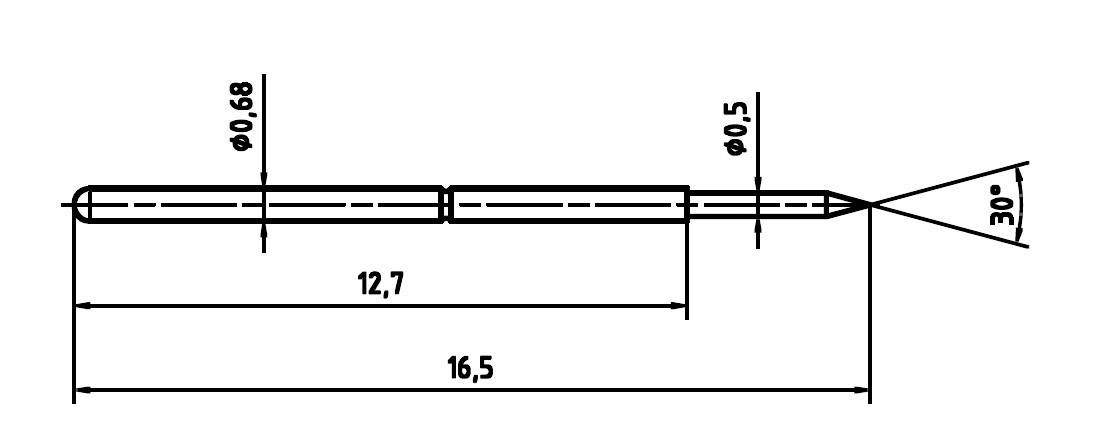

Obrázek technického návrhu hrotu tužky. Rozměry: 12,7 mm a 16,5 mm délky. Průměr: 0,68 mm a 0,5 mm. Hrot ve 30stupňovém úhlu.

"B" označuje trojrozměrný objekt, který se podobá tužce. Tento objekt má válcovité tělo a špičatý hrot.

1/2

Perokresba/diagram

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (114,99 Kč / kus)

114,99 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Průchodový odpor: ≤30 mΩ

Kategorie produktu: přesný testovací hrot

Tvar hlavy: B

Délka pinu: 16.5 mm

Jmenovitý proud: 1 A

Jmenovitý proud - filtr: 1 A

Síla pružiny: 0.7 N

Dráha pružiny: 2.8 mm

Materiál hlavy: beryliový bronz

Rastr (rozteč): 1.27 mm

Splňuje RoHS: ano

Ø pin: 0.68 mm

Typ: 1007-B-0.7N-AU-0.49C

Finální úprava: zlato

Typ: Zkoušečka 1007-0,7 N-Au-0,5C

Ke stažení

List technických údajů

List technických údajů 736944 PTR Hartmann 1007-B-0.7N-AU-0.49C přesný testovací hrot

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 736944 PTR Hartmann 1007-B-0.7N-AU-0.49C přesný testovací hrot

Popis

Zkušební hroty s pružinovým kontaktem pro testování komponent a PCB. Skládá se z pouzdra s pružinovým hrotem a snímací hlavy. Zvlášť objednatelné pouzdro se instaluje do desky nebo disku z plexiskla aby neslo zkušební hrot. Zkušební hrot je tak možné bezproblému vyměnit.
