přepěťové relé Siemens 3RU2146-4FB0 3RU21464FB0, 1 ks

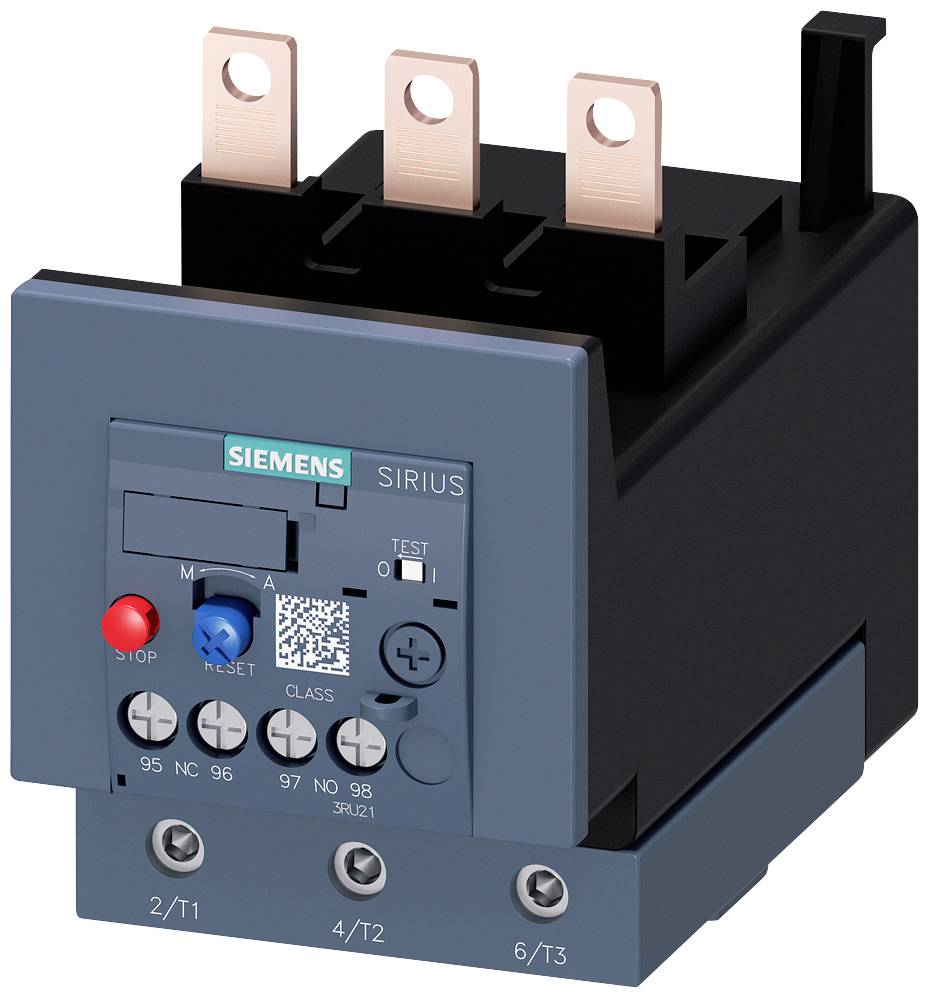

Siemensovo relé Sirius proti přetížení s tlačítky a přípoji pro řízení a ochranu elektrických motorů.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje uspořádané elektrické komponenty a kabely, které se používají pro řízení a distribuci elektrické energie.

Obrázek znázorňuje různé elektrické komponenty a příslušenství, očíslované od 1 do 7, s funkcemi jako RESET a ochrana před přetížením.

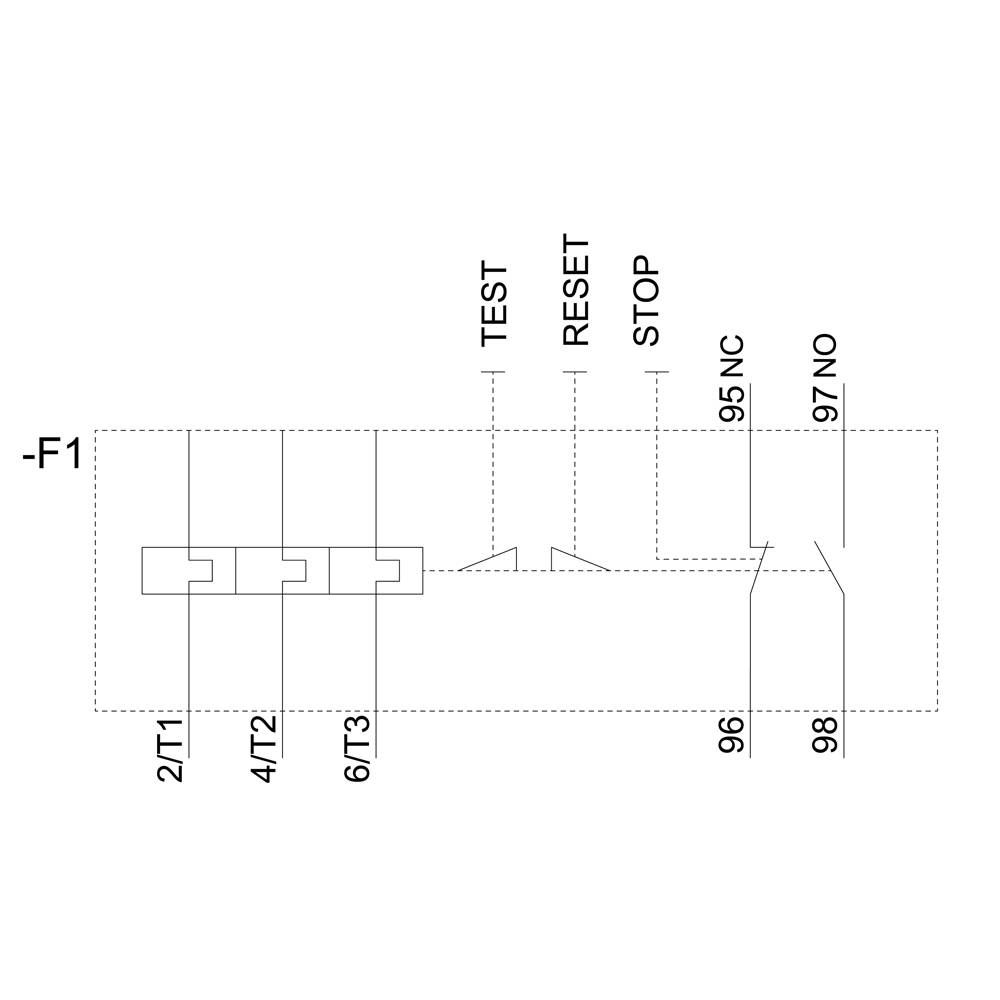

Diagram schématu zapojení s připojením k TEST, RESET, STOP a svorkám 2/T1, 4/T2, 6/T3, 95 NC, 96, 97 NO, 98

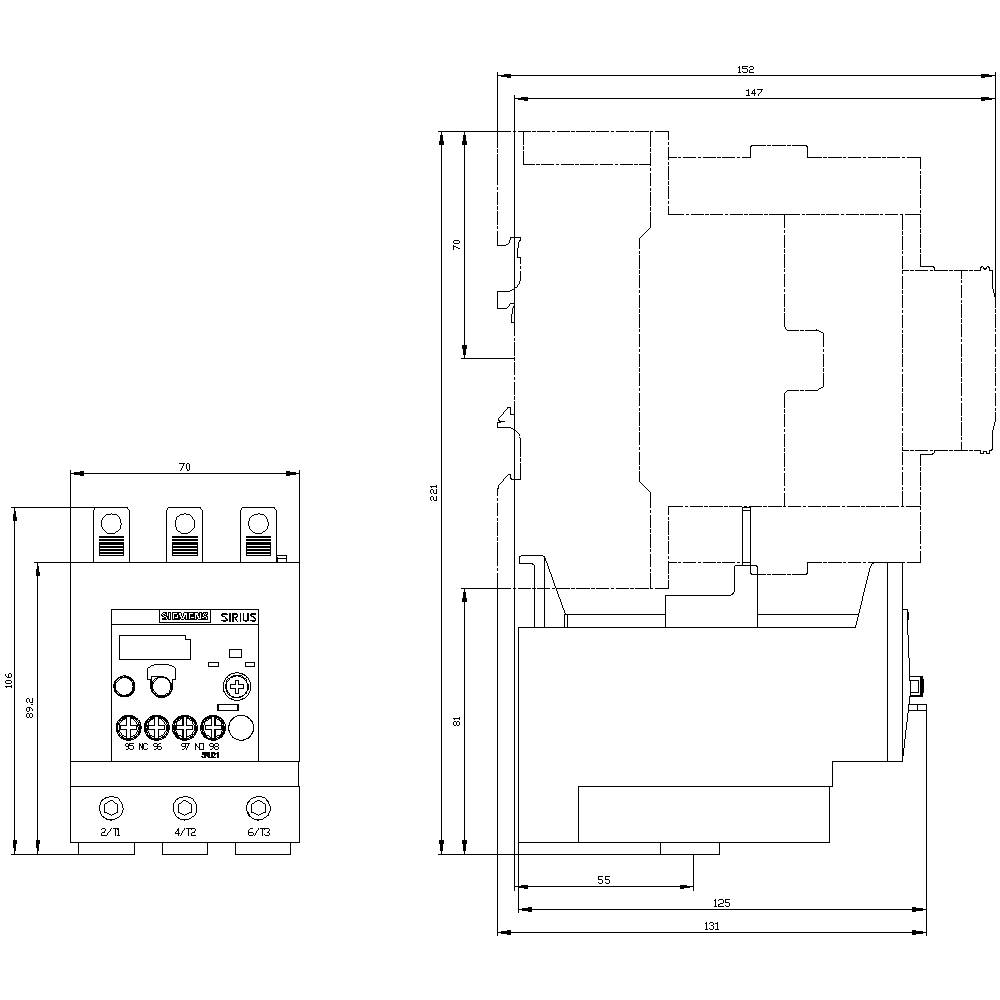

Technický výkres elektronického zařízení s pohledem zepředu a z boku, včetně rozměrů a popisu jednotlivých prvků.

1/5

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2146-4FB0

Konstrukční velikost

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 962,81 Kč / kus)

2 962,81 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Relé, 28-40přetížení a ochrana motoru, S3, Class 10, montáž

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RU2146-4FB0

Konstrukční velikost: S3

Funkce: přetížení

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 28 A

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 28 - 40 A

Připojení: šroubovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 70 mm

V: 105 mm

Hloubka: 125 mm

Rozm.: (š x v x h) 70 x 105 x 125 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 10

Jmenovitý proud: 40 A

Flexibilní průměr (max.): 50 mm²

Průřez flexibilní (min.): 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

Ke stažení

List technických údajů

List technických údajů 1745430 přepěťové relé Siemens 3RU2146-4FB0 3RU21464FB0, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745430 přepěťové relé Siemens 3RU2146-4FB0 3RU21464FB0, 1 ks

Popis

Relé přetížení 28 - 40 A pro ochranný velikost S3, Class 10 ochranný nástavec hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
