přepěťové relé Siemens 3RU2116-0JB1 3RU21160JB1, 1 ks

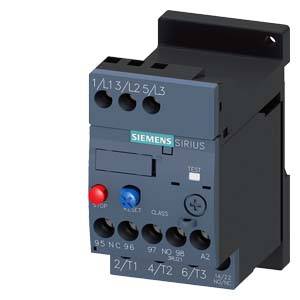

Siemensovo relé Sirius proti přetížení s testovacím tlačítkem, červenými a modrými spínači a několika připojovacími svorkami, namontované na DIN liště.

Ilustrační obrázek

Otevřená rozváděčová skříň s různými elektronickými komponenty a kabely, uspořádanými v několika úrovních uvnitř.

Diagram zobrazuje elektrické komponenty, včetně tepelného nadproudového relé a mechanických možností resetu s popiskami.

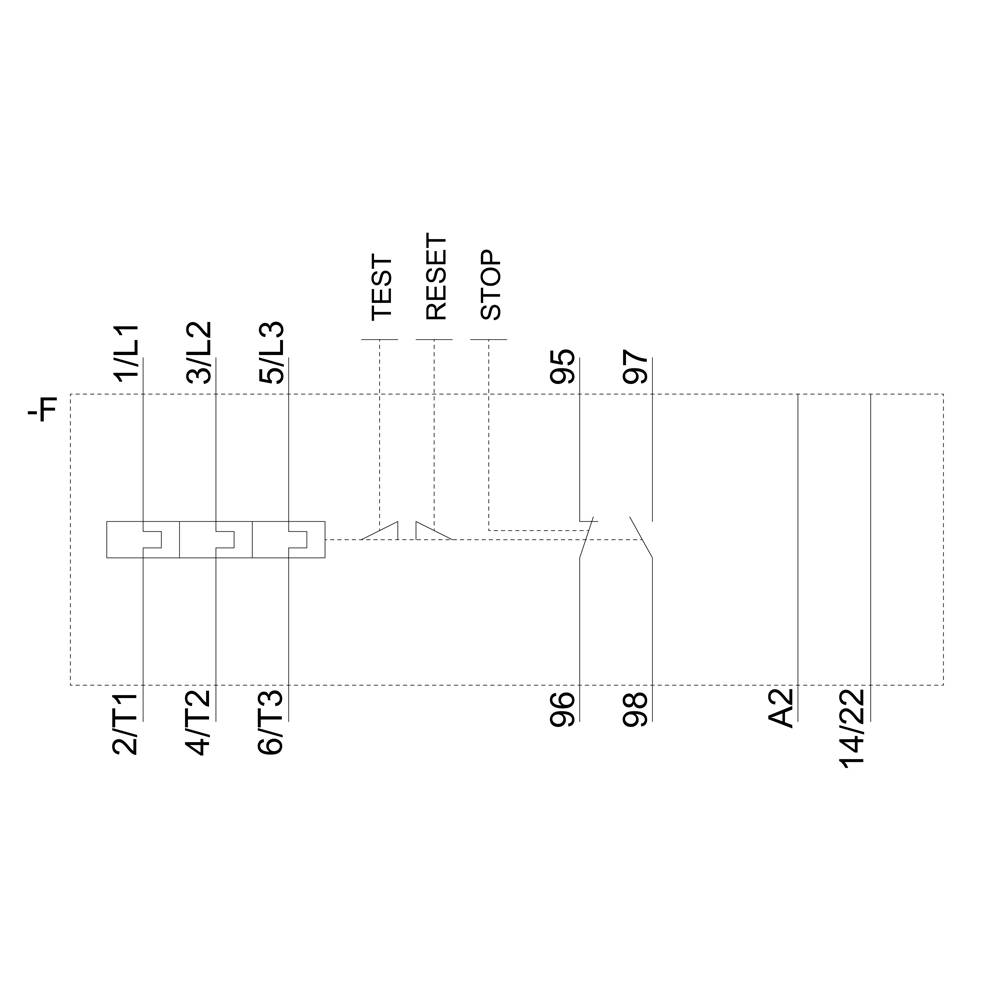

Schéma elektrického zapojení zobrazuje odbočky a funkce jako 'TEST', 'RESET' a 'STOP'. Čísla od 1L1 do 14/22 označují jednotlivé oblasti.

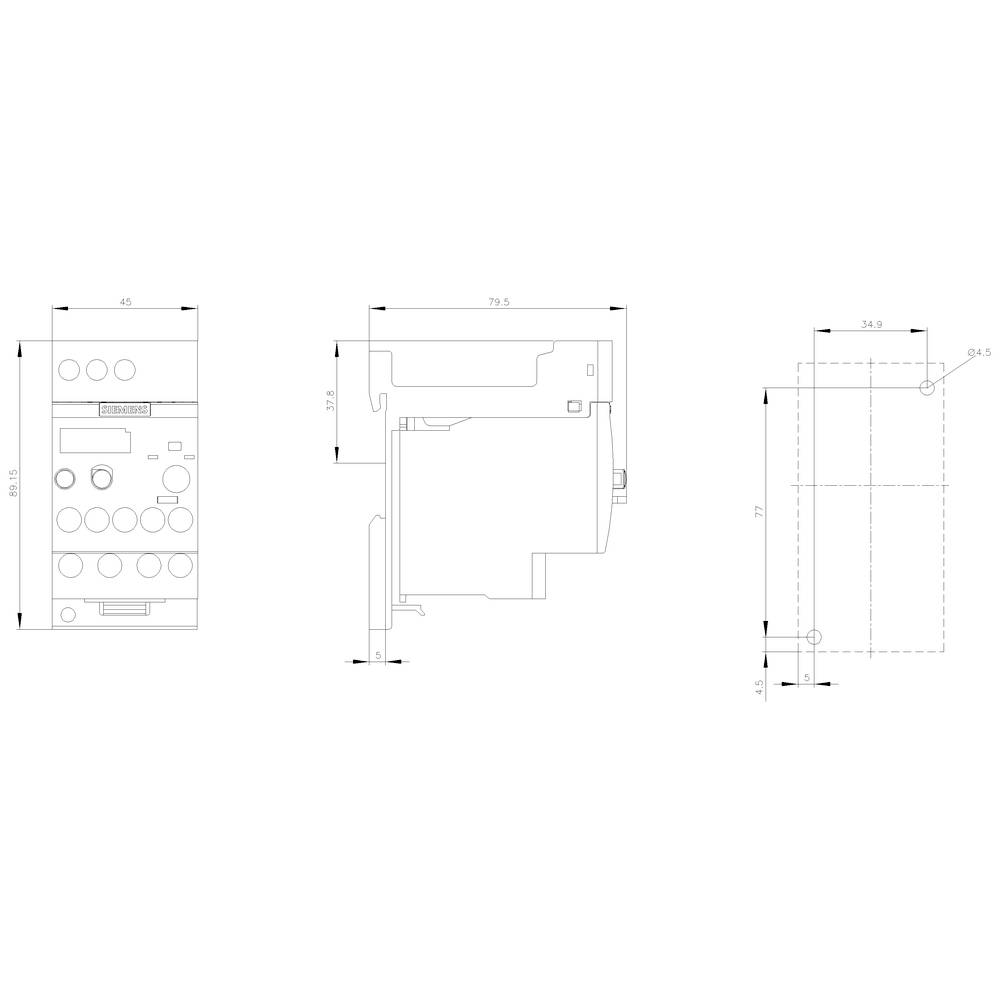

Technický výkres zařízení s pohledem zepředu, z boku a shora. Rozměry vyznačeny v milimetrech. Zobrazuje polohy spínačů a připojovacích bodů.

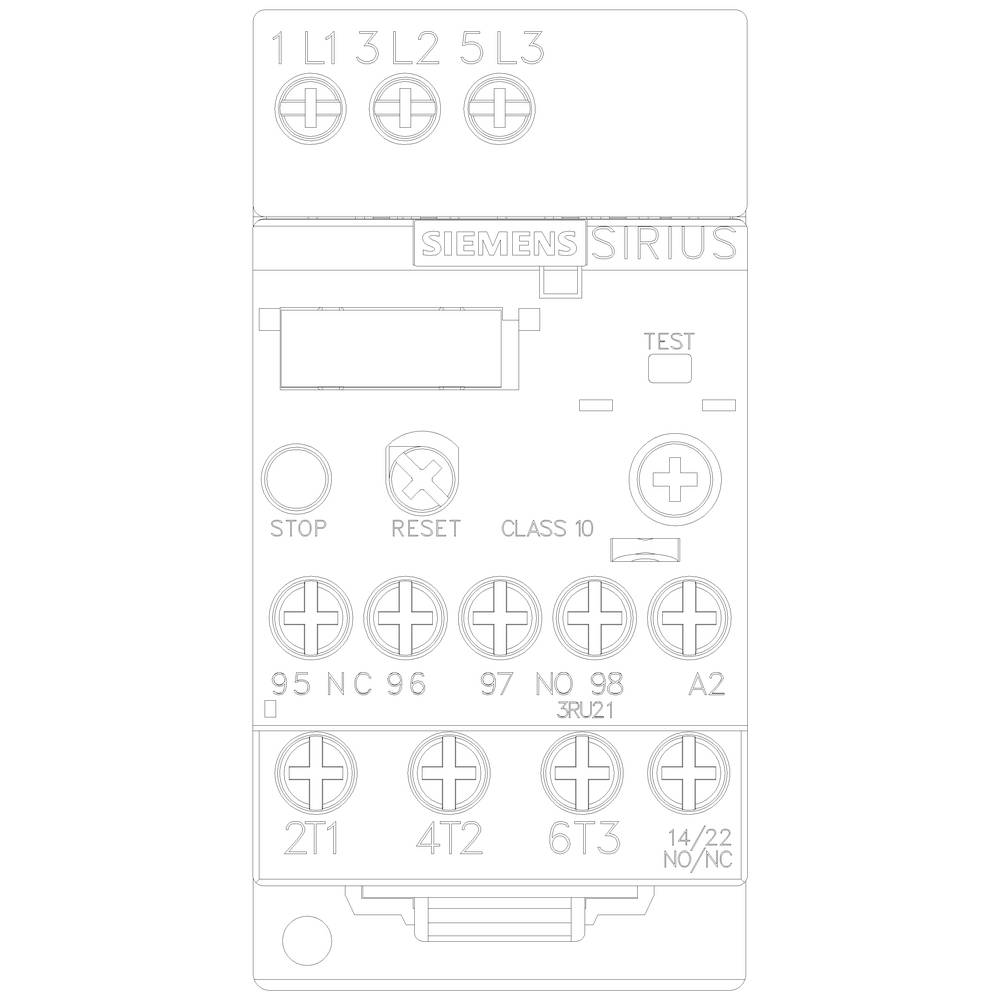

Diagram motorového spouštěče Siemens Sirius s přípojkami, tlačítky pro spouštění, zastavení a reset, včetně testovacího spínače.

1/6

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2116-0JB1

Konstrukční velikost

S00

Vlastnosti

Přepínač auto/manuální

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 974,38 Kč / kus)

1 974,38 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Relé přetížení 0,70-1,0A ochrana motoru S00, třída 10

Dodatečné informace:

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RU2116-0JB1

Konstrukční velikost: S00

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 0.70 A

Rozsah nastavení proudu (max.): 1.0 A

Rozsah nastavení (proud): 0.70 - 1.0 A

Připojení: šroubovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 89 mm

Hloubka: 80 mm

Rozm.: (š x v x h) 45 x 89 x 80 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 1 A

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1730554 přepěťové relé Siemens 3RU2116-0JB1 3RU21160JB1, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730554 přepěťové relé Siemens 3RU2116-0JB1 3RU21160JB1, 1 ks

Popis

Relé přetížení 0,70... 1,0 A pro ochranný velikosti S00, třída 10 jednotlivých umístění hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
