přepěťové relé Siemens 3RU2116-0DC1 3RU21160DC1, 1 ks

Elektronické nadproudové relé Siemens s černým a šedým povrchem, několika svorkami a ovládacími tlačítky, model Sirius.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektrických komponent a uspořádaně vedených kabelů.

Diagram ochranného systému s různými komponenty: nadproudové relé, doplňkové moduly a resetovací mechanismy, číslované od 1 do 7.

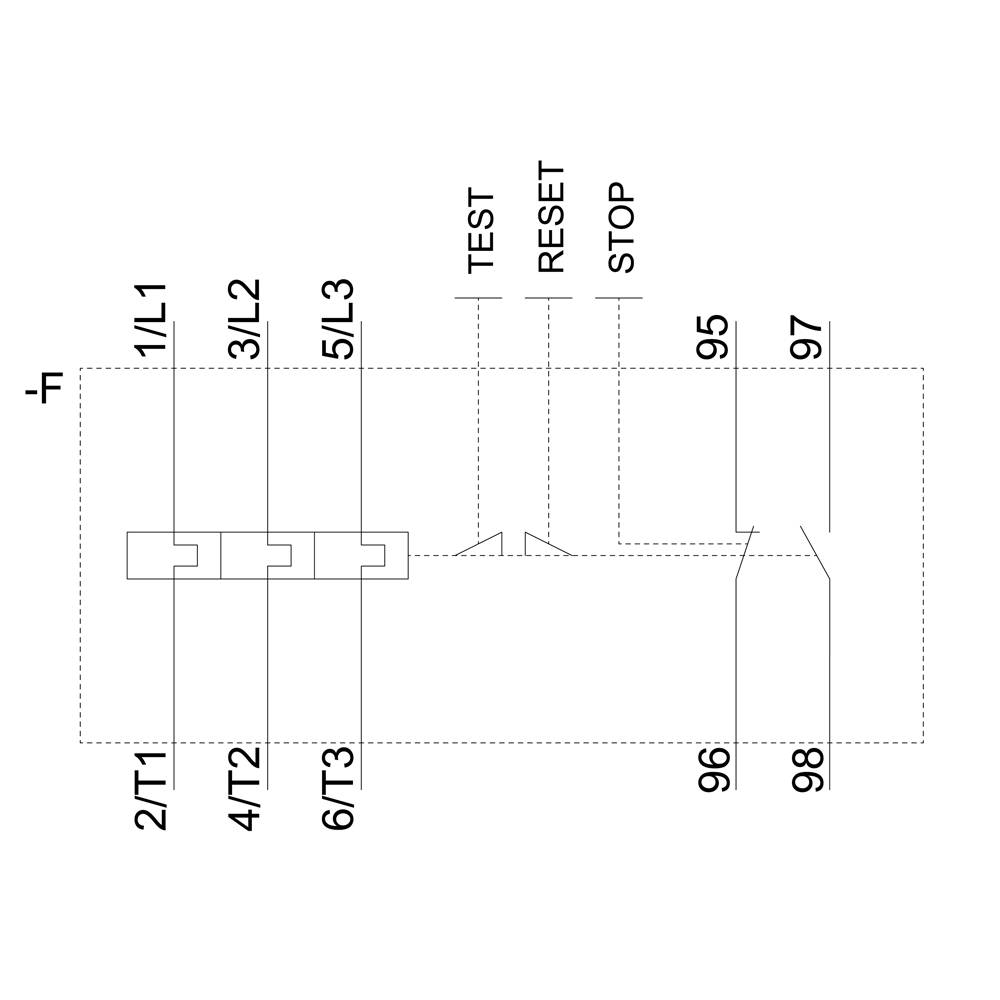

Schematické diagram elektrického spínače s označeními: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3. Funkce: TEST, RESET, STOP.

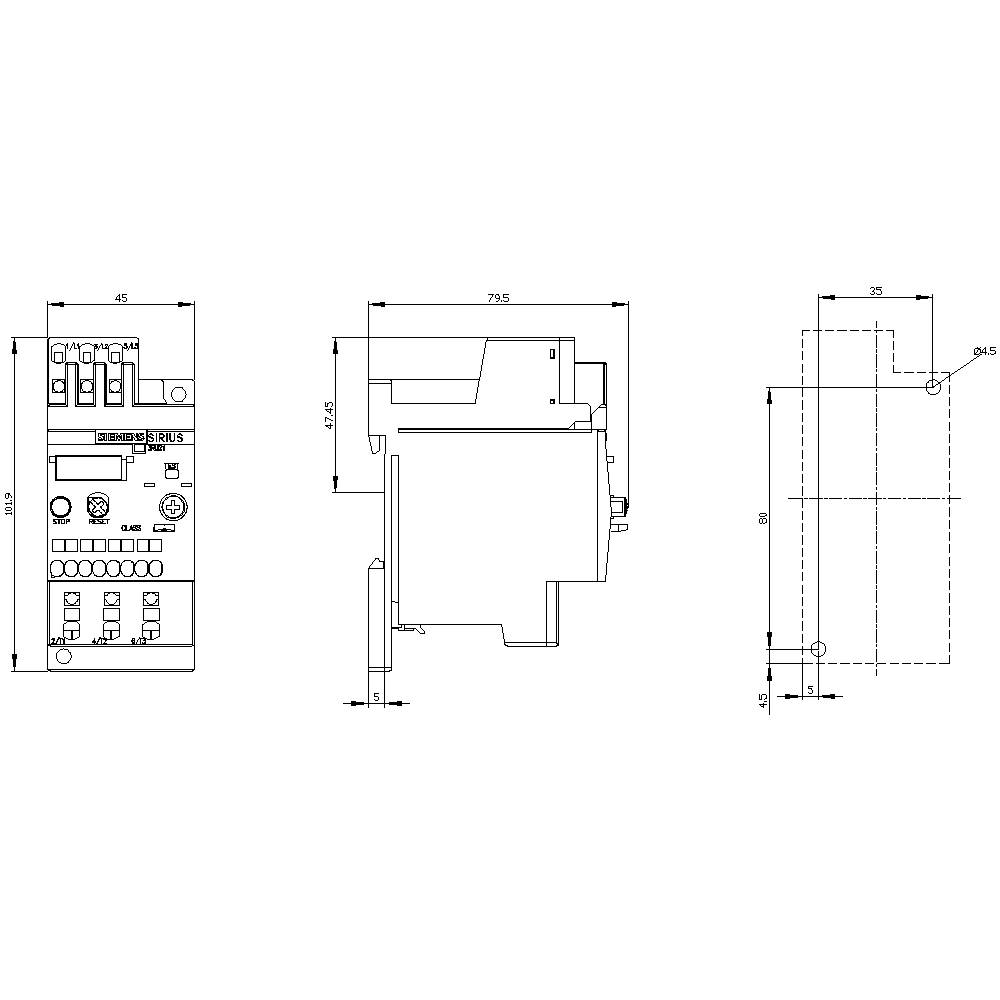

Technický výkres elektrického zařízení s čelním, bočním a pohledem shora. Rozměry jsou uvedeny v milimetrech.

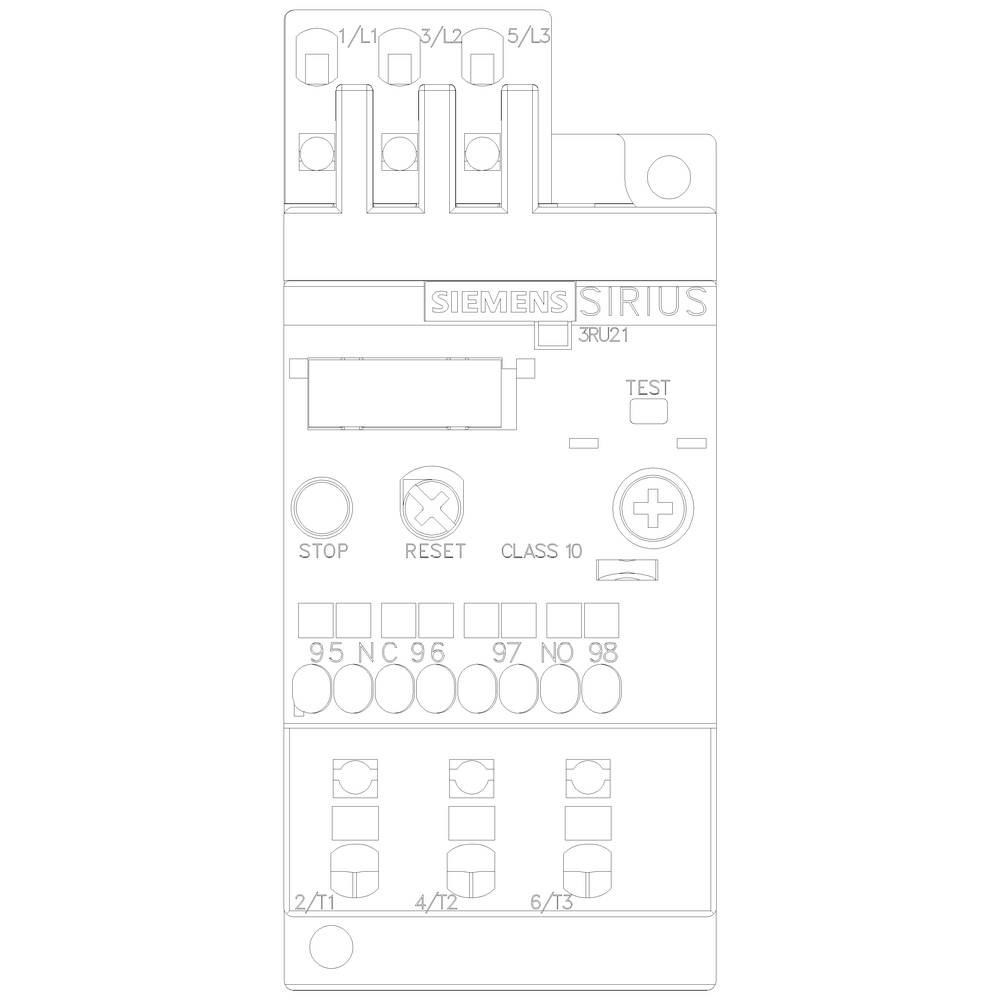

Elektrické řídicí zařízení od Siemensu s tlačítky pro 'Stop' a 'Reset', LED indikátorem a připojovacími svorkami pro ochranné obvody.

1/6

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2116-0DC1

Konstrukční velikost

S00

Vlastnosti

Přepínač auto/manuální

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 304,96 Kč / kus)

2 304,96 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Relé přetížení 0,22-0,32A ochrana motoru S00, třída 10

Dodatečné informace:

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RU2116-0DC1

Konstrukční velikost: S00

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 0.22 A

Rozsah nastavení proudu (max.): 0.32 A

Rozsah nastavení (proud): 0.22 - 0.32 A

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 79 mm

Rozm.: (š x v x h) 45 x 102 x 79 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 0.32 A

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

Ke stažení

List technických údajů

List technických údajů 1749921 přepěťové relé Siemens 3RU2116-0DC1 3RU21160DC1, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1749921 přepěťové relé Siemens 3RU2116-0DC1 3RU21160DC1, 1 ks

Popis

Relé přetížení 0,22 - 0,32 A pro ochranný velikosti S00, třída 10 jednotlivých umístění hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis:pružinovou svorkou ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
