přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3026-1QB0 Piece 1 ks | Conrad Electronic

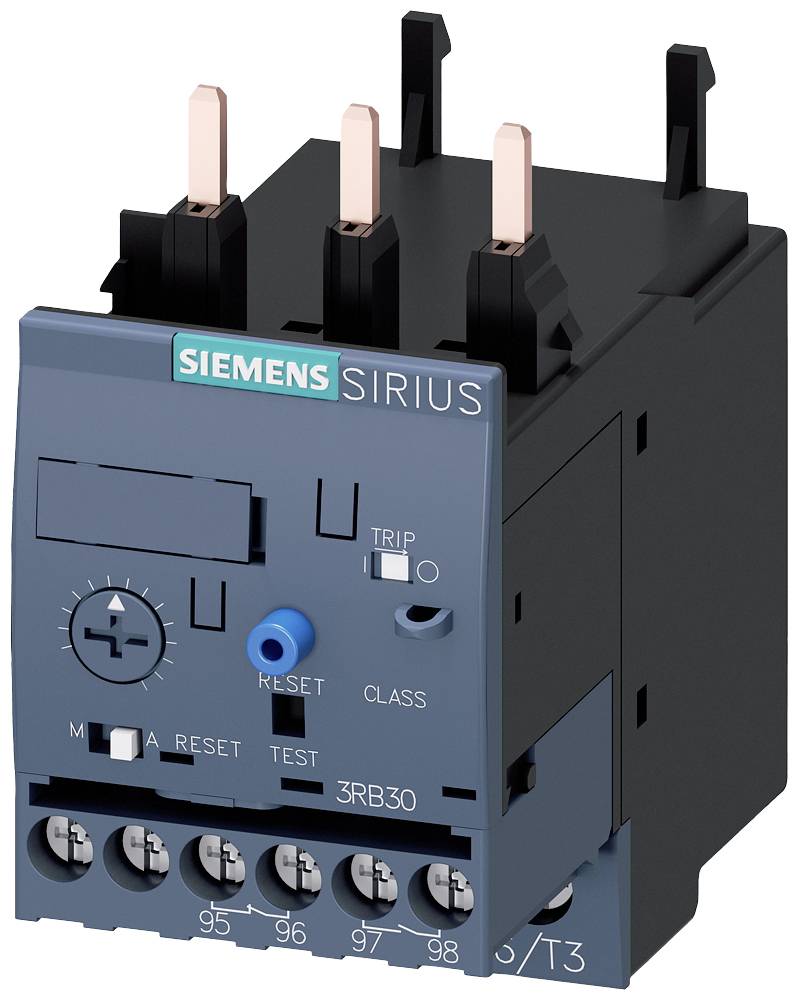

Elektronické přetěžovací relé SIRIUS od Siemensu, model 3RB30, s několika svorkami a ovládacími prvky na přední straně.

Ilustrační obrázek

Elektronické přetěžovací relé SIRIUS od Siemensu, model 3RB30, s několika svorkami a ovládacími prvky na přední straně.

Otevřená rozvodná skříň s různými elektrickými komponenty, jako jsou spínače, pojistky a kabeláž, v kovovém pouzdře.

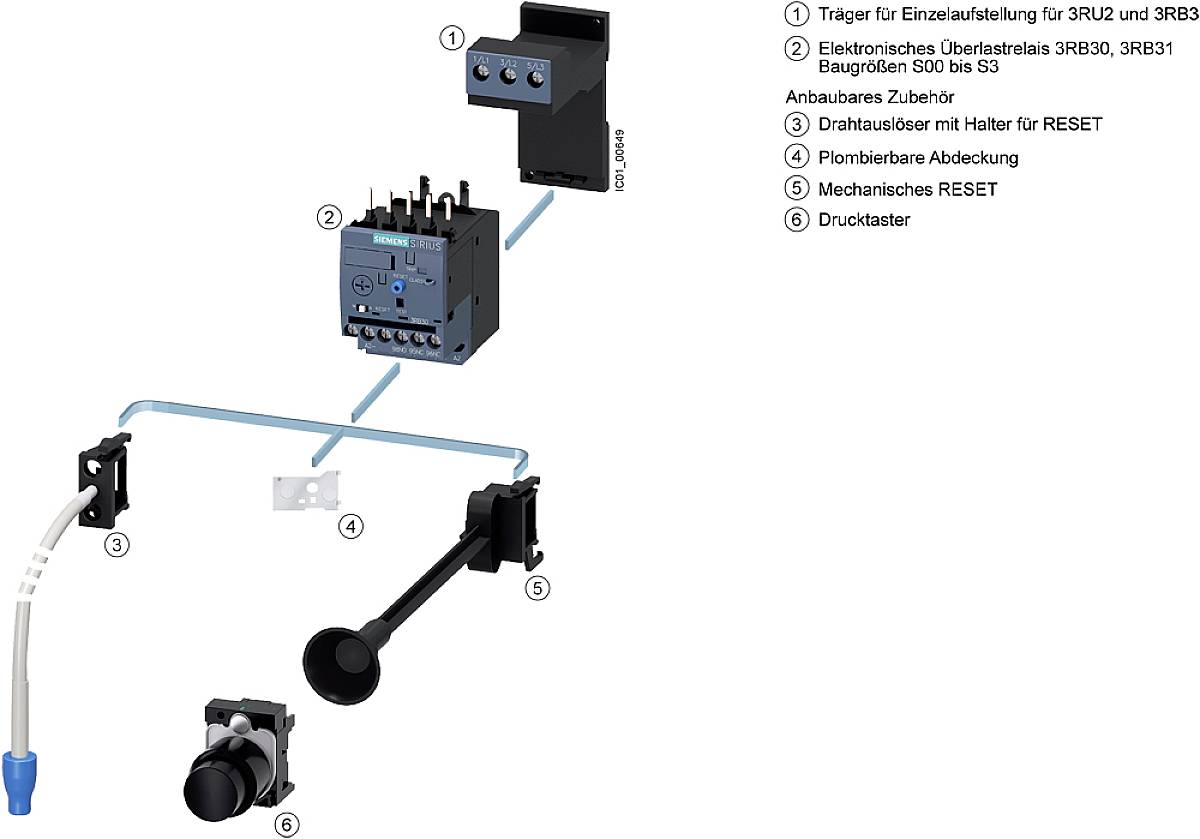

Znázornění elektronického systému nadproudového relé s příslušenstvím: individuální spouštění, kryt, možnosti resetování a ovládací tlačítko.

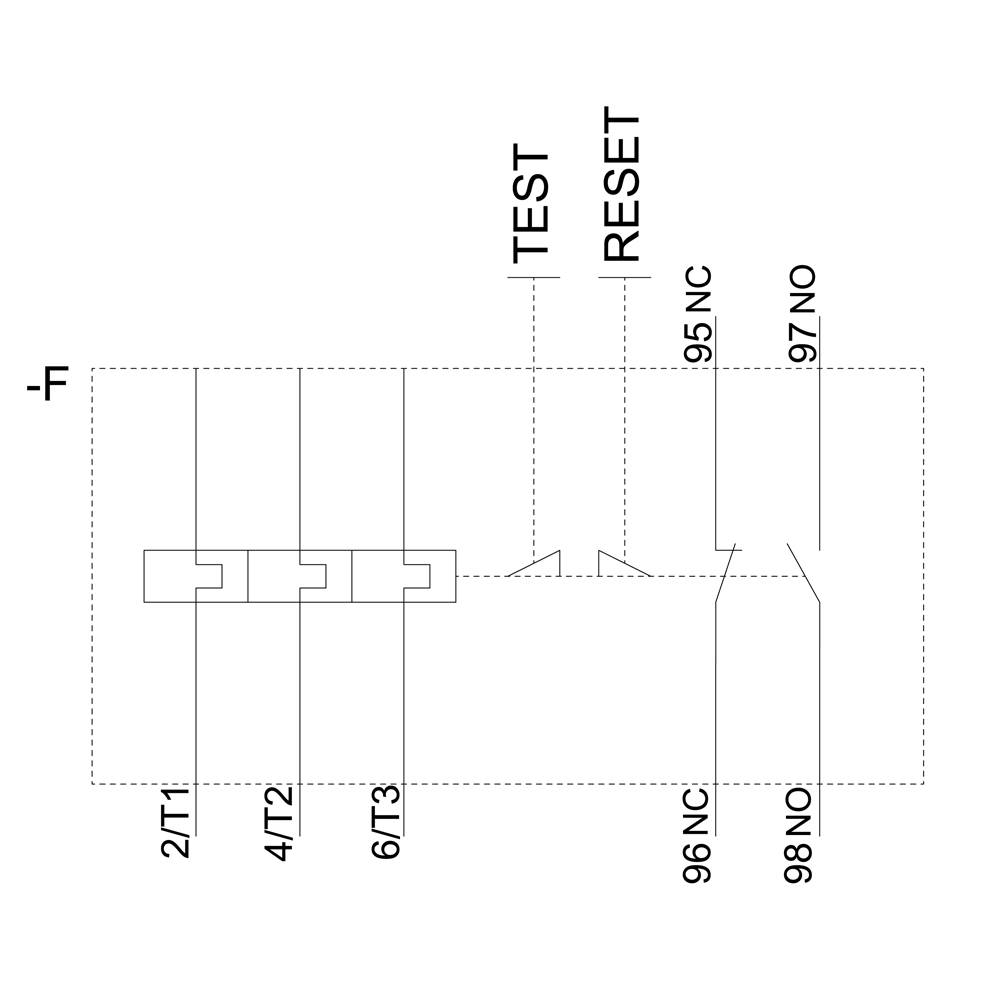

Schéma zapojení výkonového spínače s testovacími a resetovacími tlačítky. Označeno štítky '2/T1', '4/T2', '6/T3', '96 NC', '98 NO', '95 NC', '97 NO'.

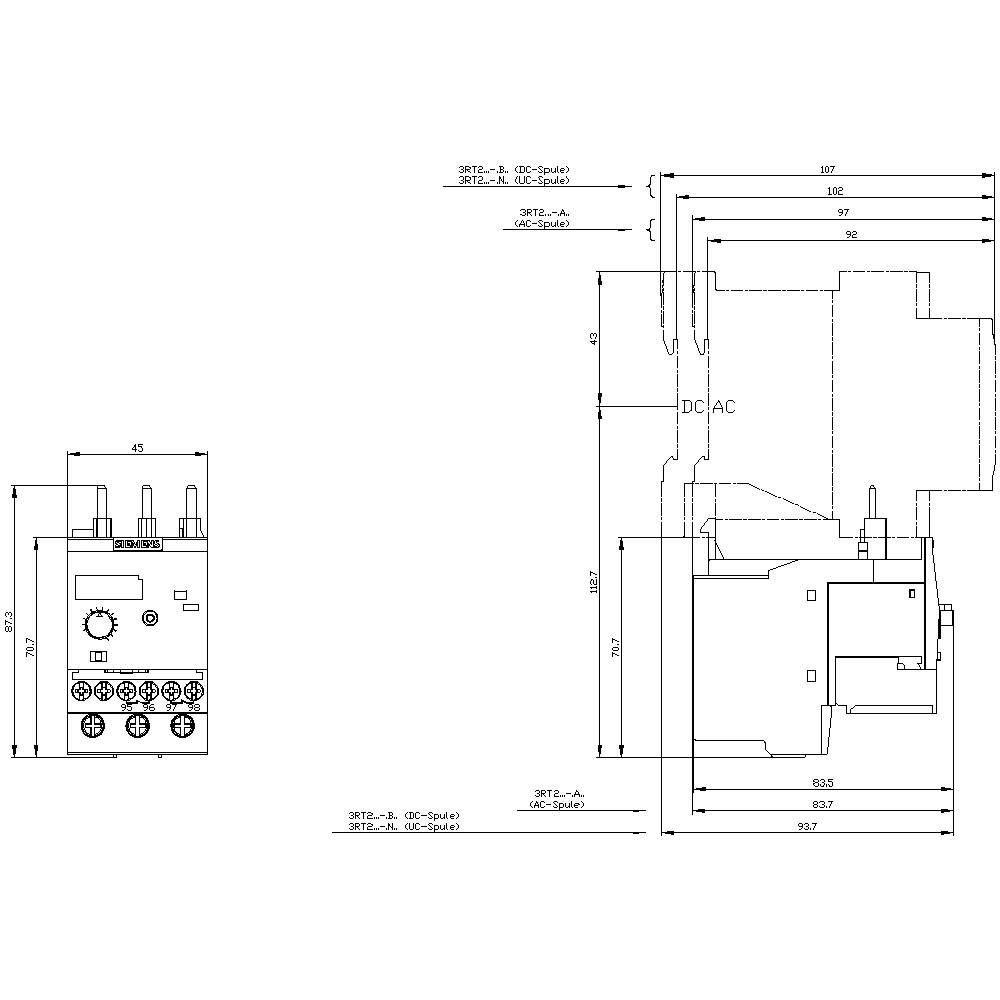

Technický výkres elektrického obvodu s rozměry a komponenty. Znázorněn je boční a čelní pohled.

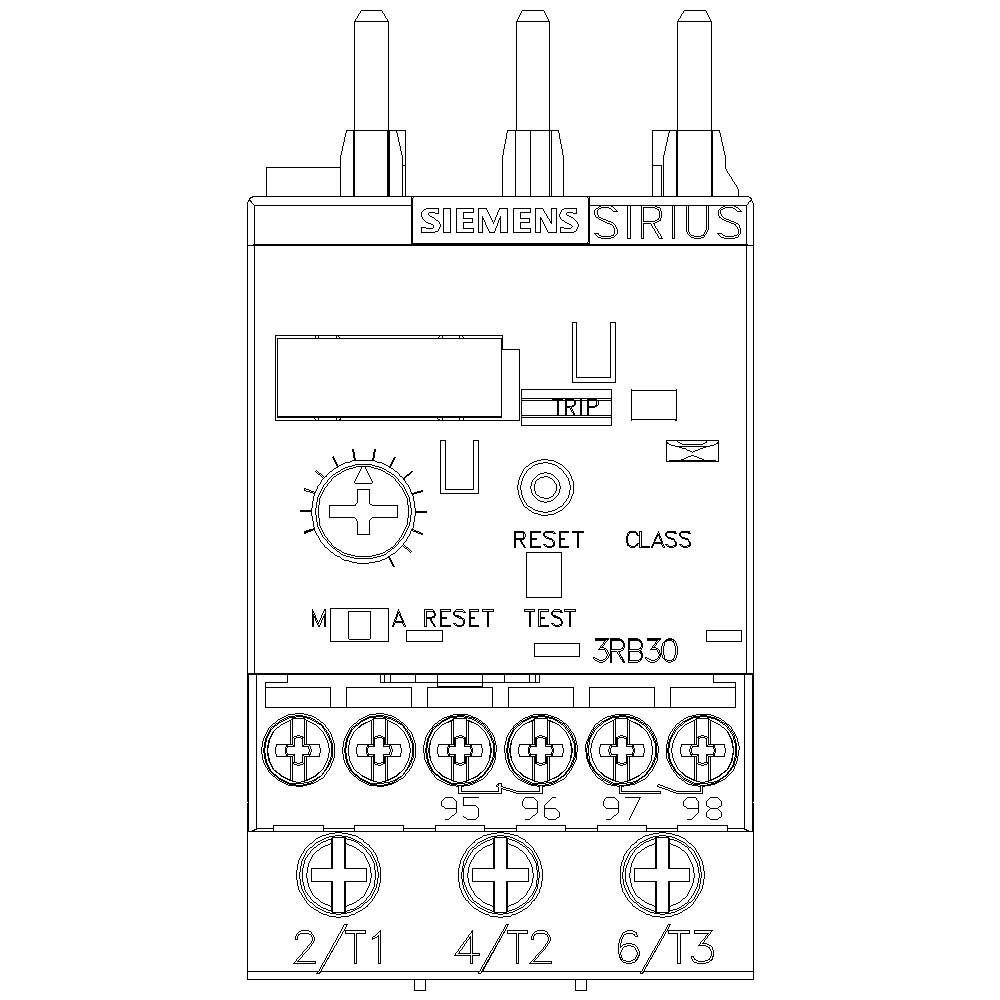

Nákres zařízení Siemens SIRIUS, zobrazující připojení a ovládací prvky jako Trip, Reset, Test. Modelové číslo: 3RB30.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB3026-1QB0

Datasheety: (PDF)

Siemens

Doručení: St 25. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (2 524,79 Kč / kus)

2 524,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RB3026-1QB0

Konstrukční velikost: S0

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V/AC

Rozsah nastavení proudu (min.): 6 A

Rozsah nastavení proudu (max.): 25 A

Rozsah nastavení (proud): 6 - 25 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: šroubovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 87 mm

Rozm.: (d x š x v) 84 x 45 x 87 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 16

Jmenovitý proud: 25 A

Délka: 84 mm

Průřez flexibilní (min.): 1 mm²

Průřez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Funkce

Typ kontaktu

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1NB0 1 ks

Objednací číslo:1430762

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FC2 Piece 1 ks

Objednací číslo:1741866

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GC2 1 ks

Objednací číslo:1742009

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks

Objednací číslo:1742010

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MF2 1 ks

Objednací číslo:1742011

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-2GC2 1 ks

Objednací číslo:1742012

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

Ke stažení

List technických údajů

List technických údajů 1742253 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3026-1QB0 Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742253 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3026-1QB0 Piece 1 ks

Popis

Relé 6...25 A přetížení pro ochranný velikost S0, Class 10 E ochranný nástavec hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB3 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
