přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-2SE0 Piece 1 ks | Conrad Electronic

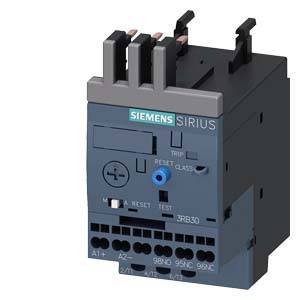

Relé přetížení Siemens Sirius 3RB30 ve 3D pohledu, zobrazující svorky a ovládací prvky. Hlavní barva: černá a šedá s modrými detaily.

Ilustrační obrázek

Relé přetížení Siemens Sirius 3RB30 ve 3D pohledu, zobrazující svorky a ovládací prvky. Hlavní barva: černá a šedá s modrými detaily.

Otevřená rozvodná skříň s několika řadami elektrických komponent, kabeláže a spínačů, uspořádaných ve vertikálním rámu.

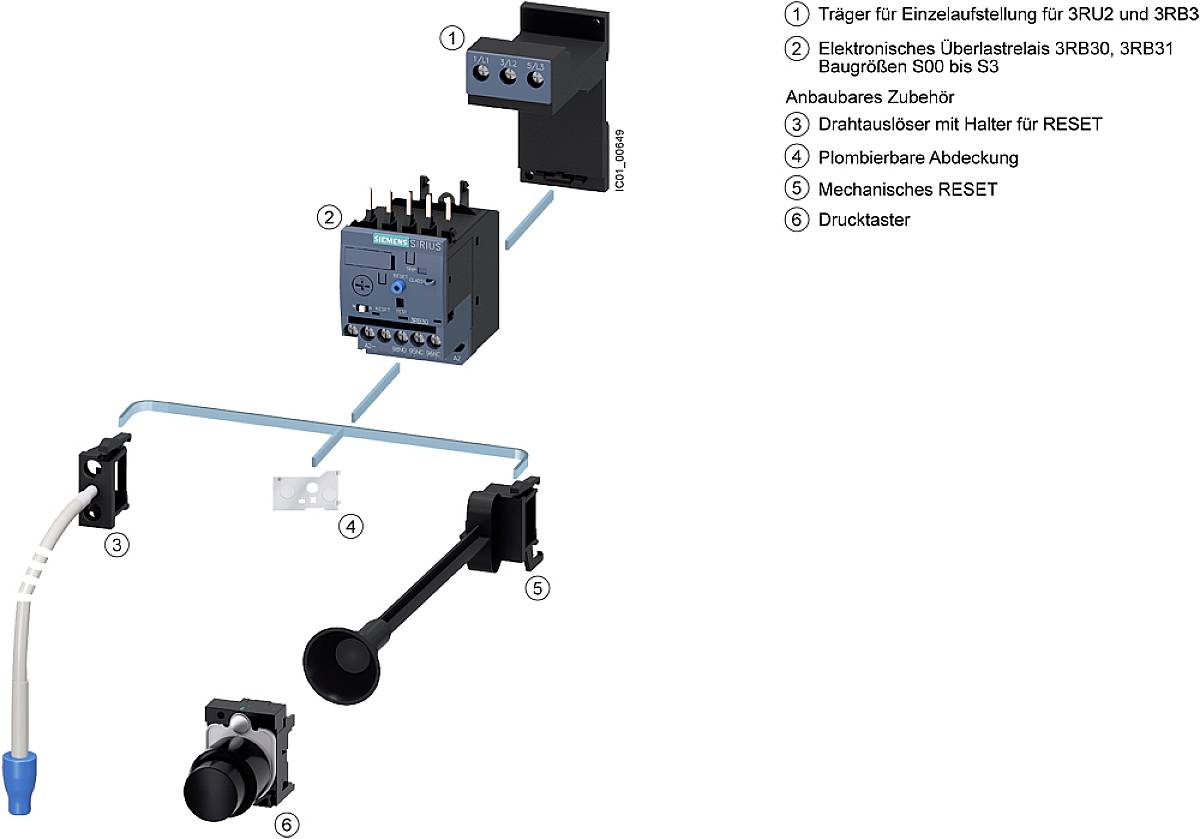

Diagram přídavné sady pro spínací zařízení: nosič, nadproudové relé, ruční senzor, kryt, mechanický reset a tlačítko.

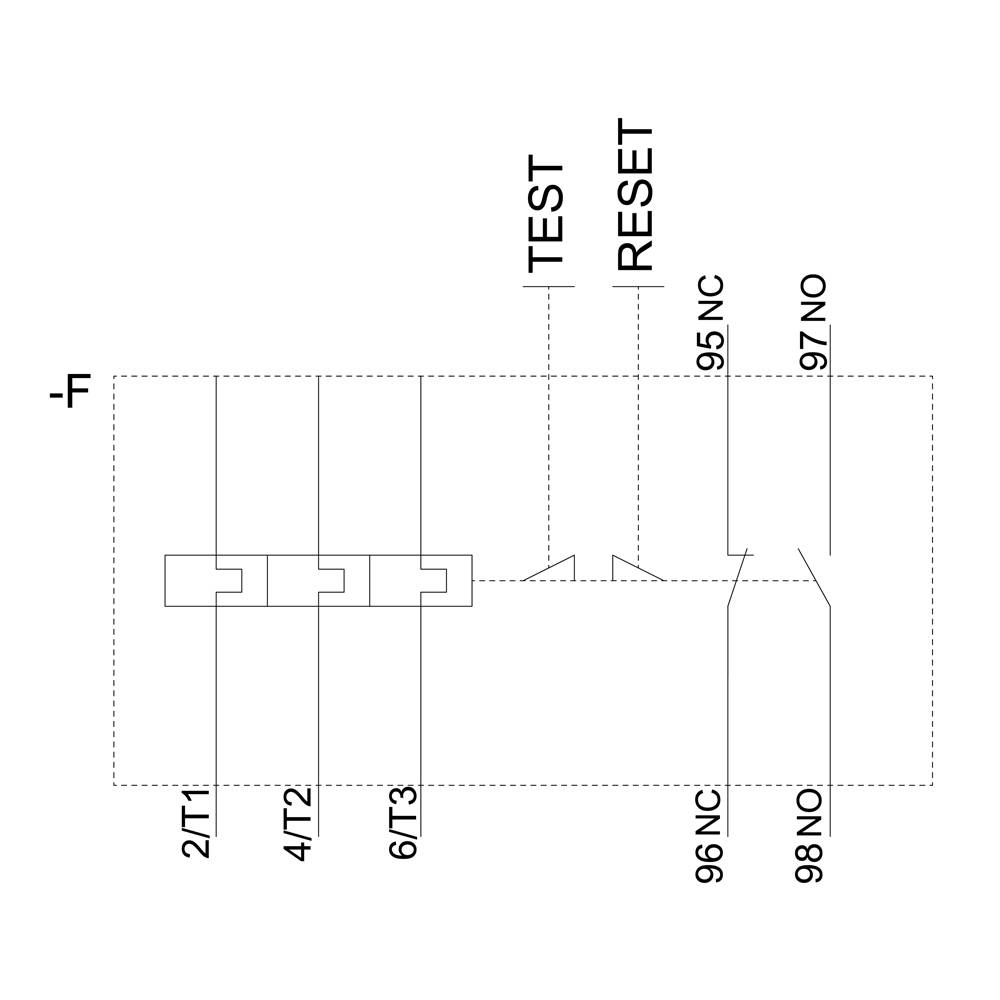

Elektrické schéma zapojení zařízení s testovacími a resetovacími tlačítky, zobrazující svorky 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

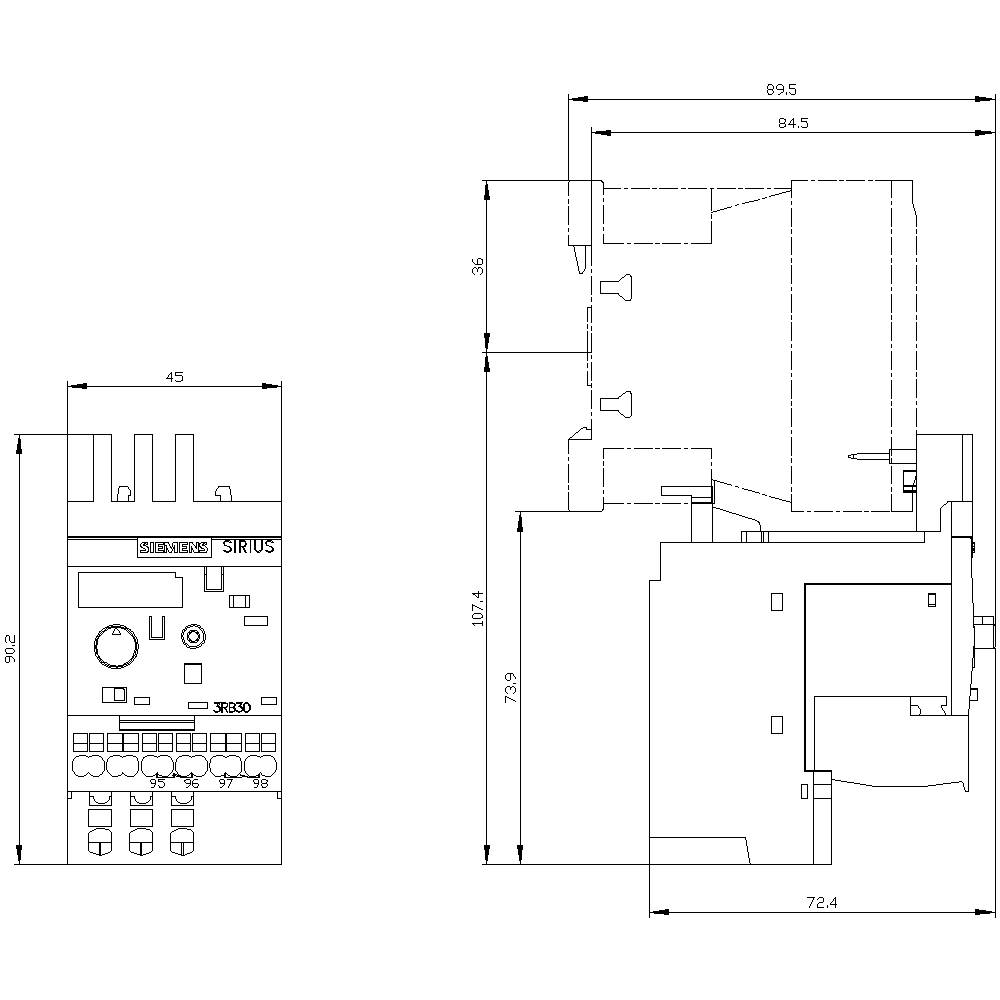

'Technický výkres jisticího spínače SIRIUS s rozměry: šířka 45 mm, výška 91 mm, hloubka 89,5 mm vpravo a 84,5 mm vlevo.'

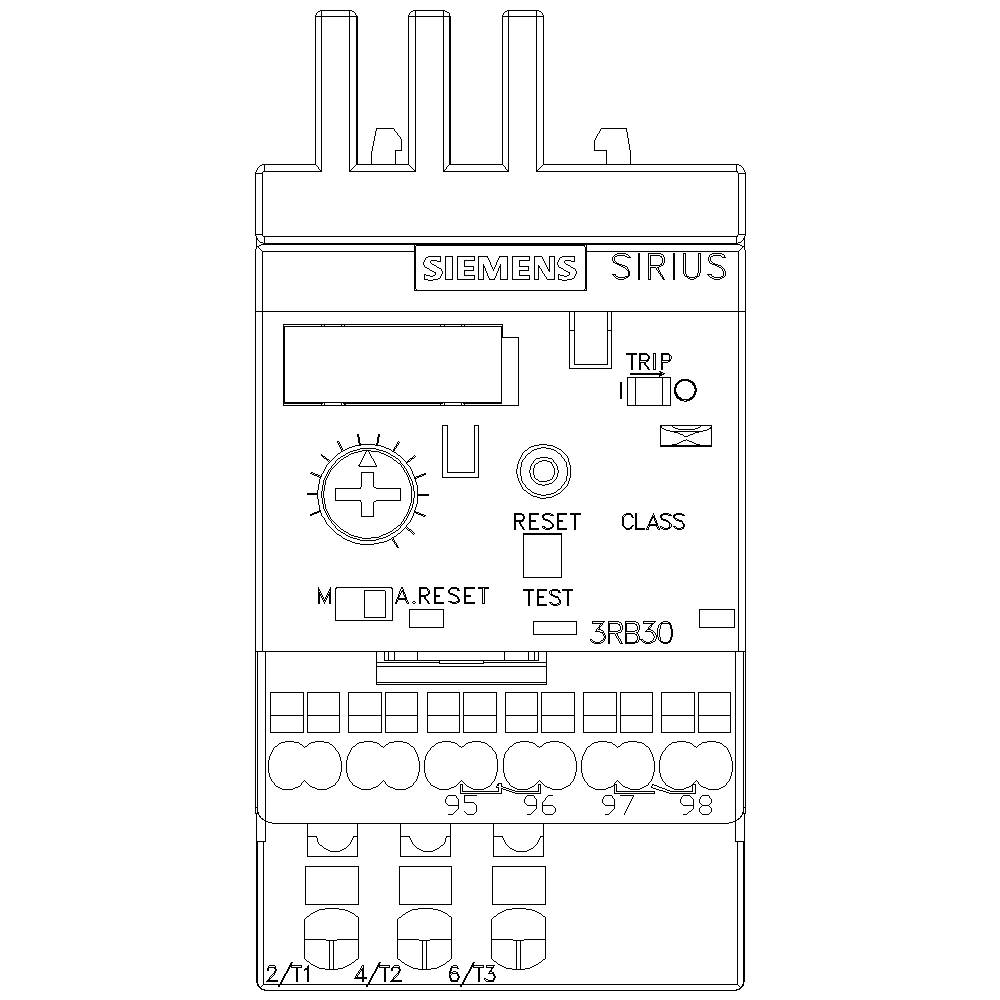

Schematický nákres Siemens Sirius nadproudového relé s tlačítky a přípojkami. Zobrazuje ovládací prvky 'RESET', 'TEST' a 'MAN. RESET', včetně označení svorek.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB3016-2SE0

Datasheety: (PDF)

Siemens

Doručení: St 25. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (3 180,99 Kč / kus)

3 180,99 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RB3016-2SE0

Konstrukční velikost: S00

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V/AC

Rozsah nastavení proudu (min.): 3 A

Rozsah nastavení proudu (max.): 12 A

Rozsah nastavení (proud): 3 - 12 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 72 mm

Rozm.: (d x š x v) 90 x 45 x 72 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 12 A

Délka: 90 mm

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Spring clamp connection

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Funkce

Typ kontaktu

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1NB0 1 ks

Objednací číslo:1430762

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FC2 Piece 1 ks

Objednací číslo:1741866

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GC2 1 ks

Objednací číslo:1742009

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks

Objednací číslo:1742010

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MF2 1 ks

Objednací číslo:1742011

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-2GC2 1 ks

Objednací číslo:1742012

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

Ke stažení

List technických údajů

List technických údajů 1742050 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-2SE0 Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742050 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-2SE0 Piece 1 ks

Popis

Relé 3...12 A přetížení pro ochranný velikosti S00, třída 20 E ochranný nástavec hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis: pružinovou svorkou ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB3 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
