přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-2SB0 Piece 1 ks | Conrad Electronic

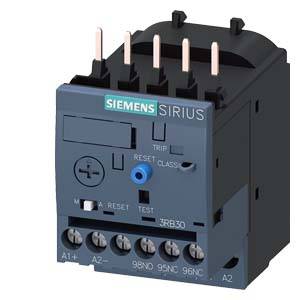

Siemens SIRIUS stykač, model 3RB30, s přípojkami a resetovacím tlačítkem, vhodný pro použití v elektronických řídicích systémech.

Ilustrační obrázek

Siemens SIRIUS stykač, model 3RB30, s přípojkami a resetovacím tlačítkem, vhodný pro použití v elektronických řídicích systémech.

Otevřená rozvodná skříň ukazuje různé elektrické komponenty a kabeláž, uspořádané na několika policích.

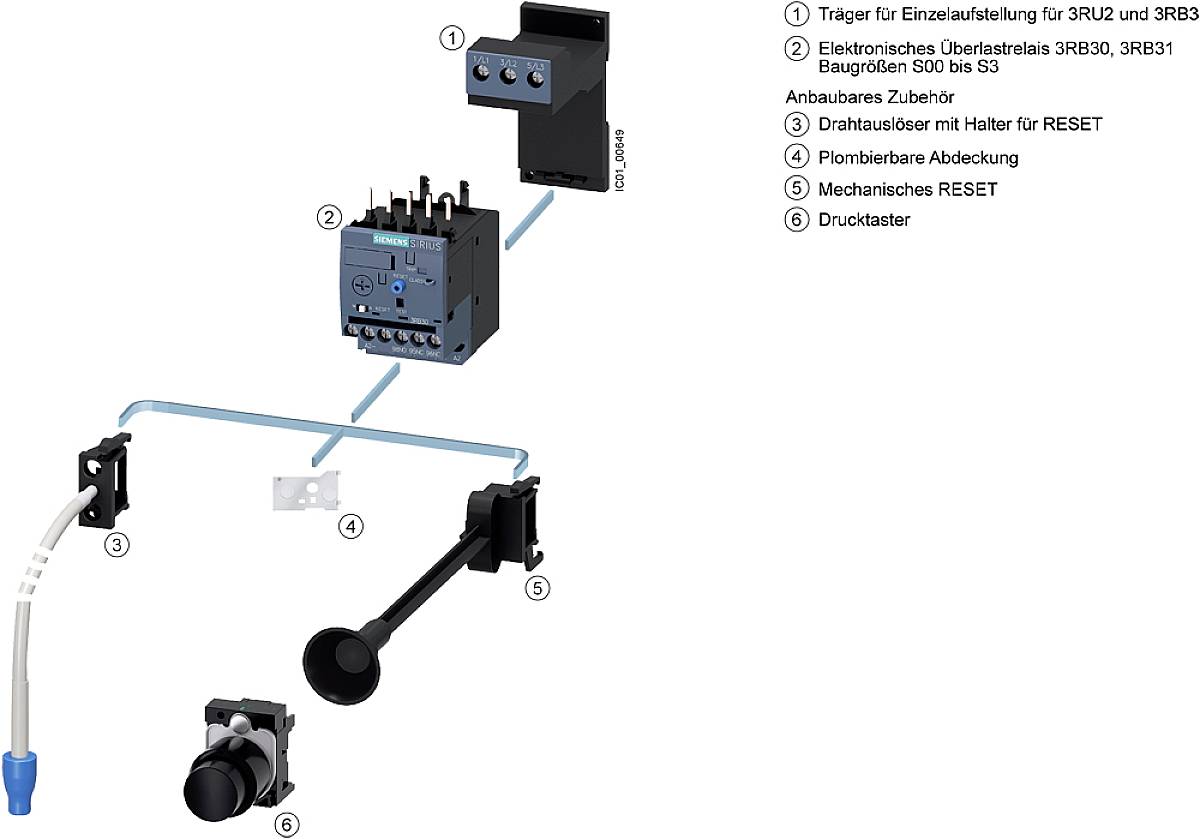

Diagram elektrického systému nadproudového relé s očíslovanými komponenty: nosič, nadproudové relé, otočný spoušť, kryt, resetování, tlačítko.

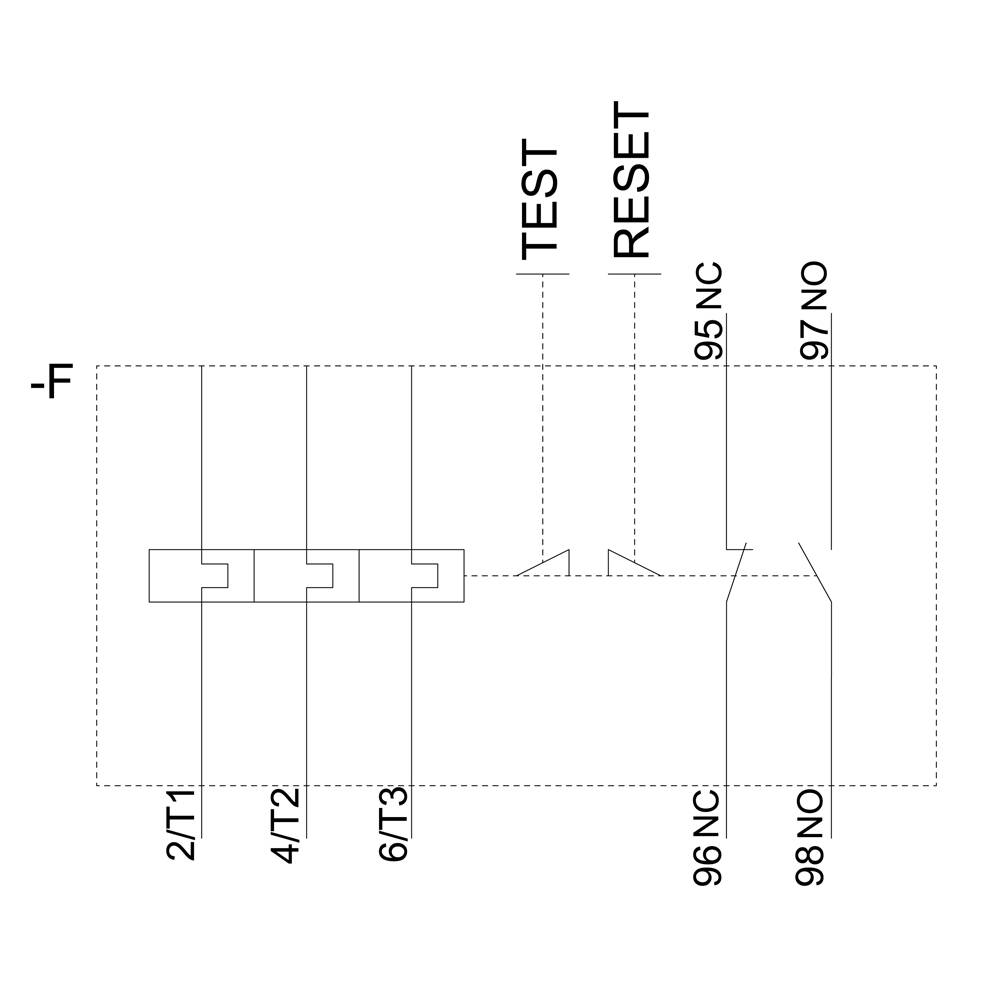

'T-schéma zapojení s TEST a RESET tlačítky, znázorněné přípojné body 95 NC, 96 NC, 97 NO, 98 NO, 2/T1, 4/T2, 6/T3.'

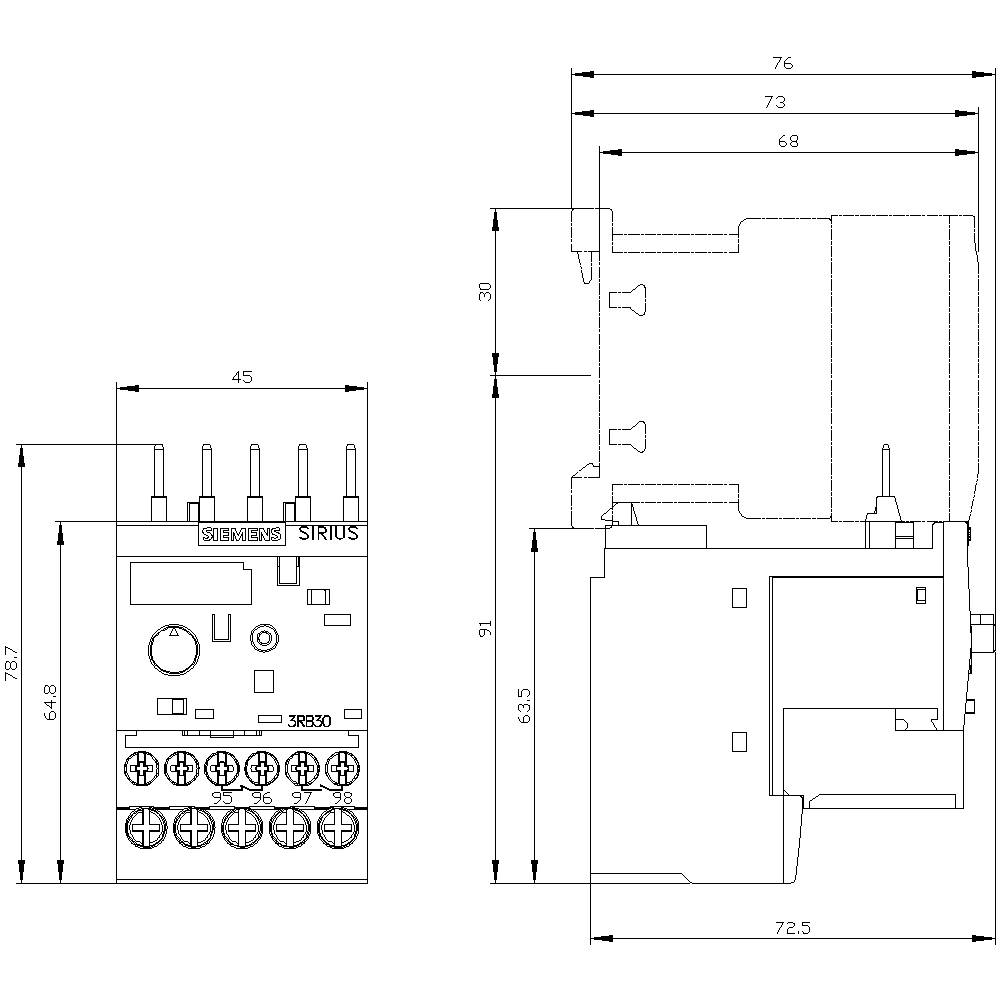

Technický výkres zařízení s rozměry. Vlevo je pohled zepředu s vyznačenými přípojkami, vpravo boční pohled.

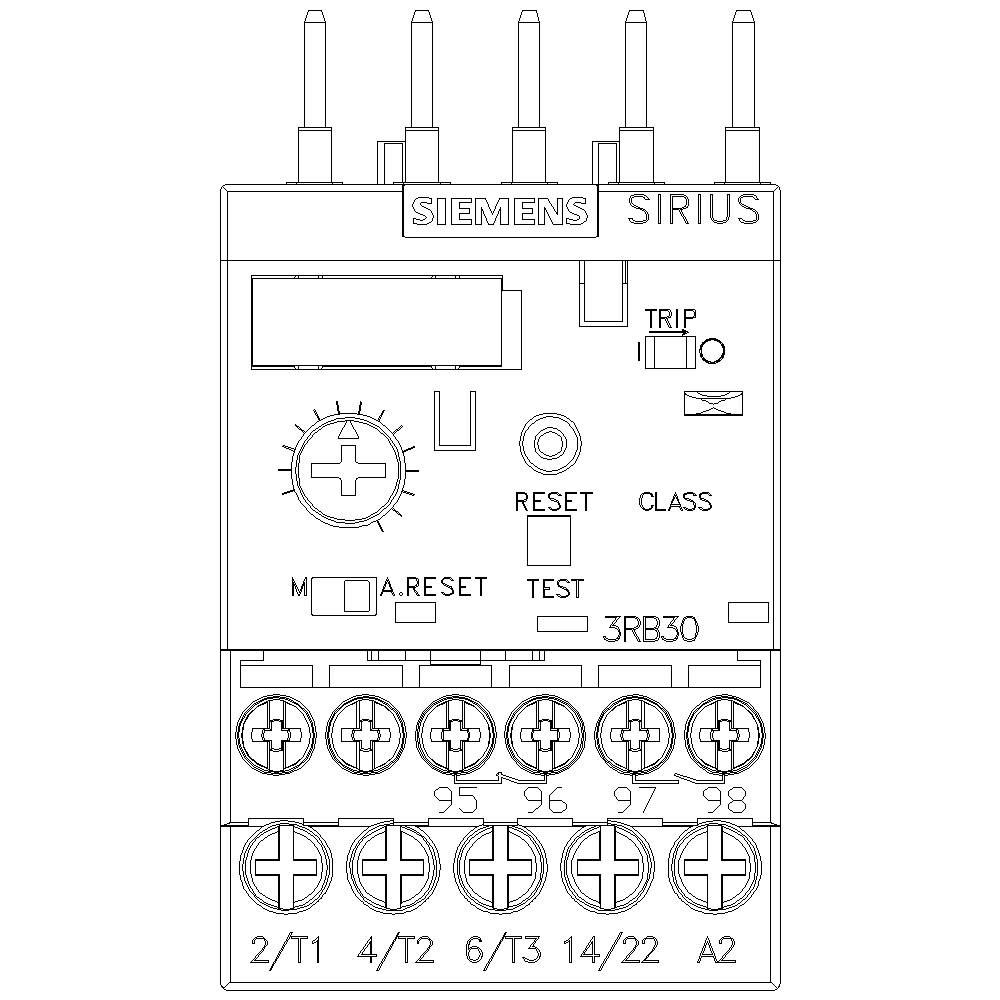

Spínací zařízení Siemens Sirius 3RB30 s přípojkami pro ovládací a zatěžovací okruhy, tlačítky pro 'Reset' a 'Test' a indikací 'Trip'.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB3016-2SB0

Datasheety: (PDF)

Siemens

Doručení: St 25. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (2 632,23 Kč / kus)

2 632,23 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RB3016-2SB0

Konstrukční velikost: S00

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V/AC

Rozsah nastavení proudu (min.): 3 A

Rozsah nastavení proudu (max.): 12 A

Rozsah nastavení (proud): 3 - 12 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: šroubovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 79 mm

Rozm.: (d x š x v) 73 x 45 x 79 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 12 A

Délka: 73 mm

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Funkce

Typ kontaktu

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1NB0 1 ks

Objednací číslo:1430762

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FC2 Piece 1 ks

Objednací číslo:1741866

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GC2 1 ks

Objednací číslo:1742009

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks

Objednací číslo:1742010

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MF2 1 ks

Objednací číslo:1742011

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-2GC2 1 ks

Objednací číslo:1742012

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

Ke stažení

List technických údajů

List technických údajů 1742049 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-2SB0 Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742049 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-2SB0 Piece 1 ks

Popis

Relé 3...12 A přetížení pro ochranný velikosti S00, třída 20 E ochranný nástavec hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB3 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
