předávací modul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Množství: 1 ks

EAN:
Označení výrobce:
Objednací číslo:

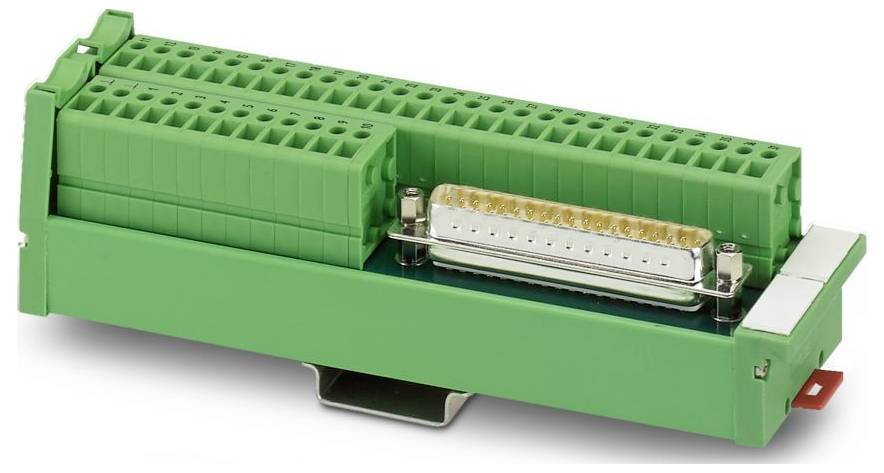

'Zelený svorkovnicový blok s více připojovacími body a kovový páskový konektor v centru jeho konstrukce.'
Ilustrační obrázek
Kategorie produktu
předávací modul
počet kontaktů
37
Připojení
D-Sub kolíková lišta
šroubovací
Způsob upevnění
Montáž na DIN lištu
AWG
24 - 14
Datasheety: (PDF)
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
3 197,52 Kč
3
2% = 234,06 Kč
3 119,50 Kč
5
3% = 545,15 Kč
3 088,49 Kč
10
4% = 1 298,20 Kč
3 067,70 Kč
Množstevní slevy se liší podle prodejce
Celková cena (3 197,52 Kč / kus)
3 197,52 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Počet pólů: 38
  • Typ připojení: Šroubové připojení
  • Závit šroubu: M3
  • Utahovací moment: 0,4 Nm 0,5 Nm
  • Flexibilní průřez vodiče: 0,2 mm² 2,5 m²; 0,25 mm²... 1,5 mm² (kabelová dutinka bez plastové objímky); 0,25 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem)
  • Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
  • Průřez vodiče AWG: 24... 14
  • Šířka: 45 mm
  • Výška: 156 mm
  • Hloubka: 46,6 mm
  • Barva: Zelená (RAL 6021)
  • Okolní podmínky: Okolní podmínky
  • Teplota okolí (provoz): -20 °C ... 50 °C
  • Okolní teplota (skladování/transport): -20 °C... 70 °C
  • Nadmořská výška: ≤ 2000 m
  • Normy/předpisy: EN IEC 60664-1
  • Způsob montáže: Montáž na DIN lištu
  • Přepěťová kategorie: II
  • Stupeň znečištění: 2
  • Délka odizolování: 9 mm
  • Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
  • Montážní poloha: libovolná
  • Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
  • Rozteč: 5 mm
  • Připojení dle normy IEC 60807-2
  • Certifikát: V souladu se směrnicí UKCA
  • Rozměry výrobku: Rozměry výrobku
  • Izolace: Funkční izolace
  • UKCA: UKCA
  • Bemessungsisolationsspannung: 125 V
  • Jmenovité rázové napětí: 1,2 kV (1,2 / 50 μs)
  • Třída ochrany (místo instalace): ≥ IP54
  • Flexibilní průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 0,75 m²; 0,25 mm²... 0,34 mm² (bez plastové objímky)
  • Ukazatel stavu: ne
  • Počet konektorů: 1
  • Izolační vlastnosti: Vzdušné a povrchové vzdálenosti: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti
  • Typ izolace: PVC
  • Počet zastrčení: > 500
  • PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
  • PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
  • 2,5 % až – 50 %
  • Celkový proud: ≤ 55,5 a
  • Připojení 1 (úroveň řízení): Připojení 1 (úroveň řízení)
  • Připojení 2 (polová úroveň): Připojení 2 (polová úroveň)
  • Pevný průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 0,75 mm²
  • Stupeň krytí (modul): IP20
Kategorie produktu

předávací modul

počet kontaktů

37

Připojení

D-Sub kolíková lišta

šroubovací

Způsob upevnění

Montáž na DIN lištu

24 - 14

Rozm.

(d x š x v) 46.6 x 45 x 156 mm

Obsah

1 ks

Pólů

37

Šířka

45 mm

V

156 mm

Délka

46.6 mm

Flexibilní průměr (max.)

2.5 mm²

Pevný průřez (max.)

2.5 mm²

Průřez flexibilní (min.)

0.2 mm²

Průřez pevný (min.)

0.2 mm²

Hloubka

46.6 mm

Jmenovitý proud

2,5 A

Jmenovité napětí

30 V

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3580367 předávací modul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Množství: 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3580367 předávací modul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Množství: 1 ks

Popis

VARIOFACE SLIM-LINE, se šroubovým připojením a D-subminiaturní kolíkovou lištou, pro montáž příčně na NS 35/7,5, počet pólů 37
