Konektory a kabelyKonektoryPrůmyslové konektoryModuly rozhraní Phoenix Contact

předávací modul Phoenix Contact 2304432 FLKM 16/DV Množství: 1 ks

EAN:
Označení výrobce:
Objednací číslo:

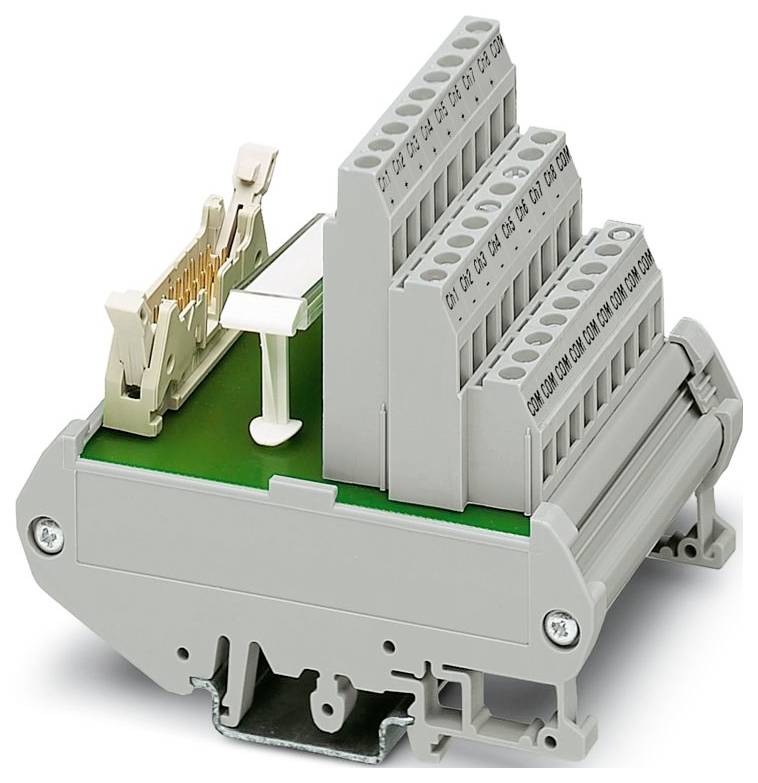

Stackovaný svorkovnicový blok s více připojovacími body na zeleném plošném spoji, používaný pro organizaci a připojení elektrických vodičů.
Ilustrační obrázek
Kategorie produktu
předávací modul
počet kontaktů
16
Připojení
IDC/FLK kolíková lišta
šroubovací
Způsob upevnění
Montáž na DIN lištu
AWG
24 - 12
Datasheety: (PDF)
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 665,29 Kč
3
3% = 138,39 Kč
1 619,16 Kč
5
4% = 323,05 Kč
1 600,68 Kč
10
5% = 769,30 Kč
1 588,36 Kč
25
5% = 2 269,00 Kč
1 574,53 Kč
Množstevní slevy se liší podle prodejce
Celková cena (1 665,29 Kč / kus)
1 665,29 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Typ přípravku: ROZHRANÍ VARIOFACE
  • Počet pólů: 16
  • Typ připojení: Šroubové připojení
  • Závit šroubu: M3
  • Utahovací moment: 0,5 Nm 0,6 Nm
  • Flexibilní průřez vodiče: 0,2 mm² 2,5 m²; 0,25 mm²... 1,5 mm² (kabelová dutinka bez plastové objímky); 0,25 mm²... 2,5 mm² (kabelová dutinka s plastovým pouzdrem)
  • Tuhý průřez vodiče: 0,2 mm²... 4 mm²
  • Průřez vodiče AWG: 24... 12
  • Šířka: 44,5 mm
  • Výška: 89,6 mm
  • Hloubka: 65,9 mm
  • Barva: Šedá (RAL 7042)
  • Okolní podmínky: Okolní podmínky
  • Teplota okolí (provoz): -20 °C ... 50 °C
  • Okolní teplota (skladování/transport): -20 °C... 70 °C
  • Nadmořská výška: ≤ 2000 m
  • Normy/předpisy: EN IEC 60664-1
  • Způsob montáže: Montáž na DIN lištu
  • Přepěťová kategorie: II
  • Stupeň znečištění: 2
  • Délka odizolování: 7 mm
  • Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
  • Montážní poloha: libovolná
  • Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
  • Rozteč: 5,08 mm
  • Připojení dle normy IEC 60603-13
  • Certifikát: V souladu se směrnicí UKCA
  • Rozměry výrobku: Rozměry výrobku
  • Počet kanálů: 8
  • Izolace: Funkční izolace
  • UKCA: UKCA
  • Bemessungsisolationsspannung: 63 V
  • Jmenovité rázové napětí: 0,6 kV (1,2 / 50 μs)
  • Třída ochrany (místo instalace): ≥ IP54
  • Flexibilní průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 m²; 0,25 mm²... 0,75 mm² (kabelová dutinka bez plastové objímky); 0,5 mm²... 0,5 mm² (TWIN kabelová dutinka s plastovým pouzdrem)
  • Ukazatel stavu: ne
  • Počet konektorů: 1
  • Izolační vlastnosti: Vzdušné a povrchové vzdálenosti: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti
  • Typ izolace: PVC
  • Počet zastrčení: > 50
  • Podporované ovládání: EMERSON DeltaV: Podporované ovládání: EMERSON DeltaV
  • Vhodná I/o karta: VE4001S2T2B3; VE4001S2T2B3 Series 2; VE4001S2T1B3; VE4002S1T1B3; VE4002S1T2B3; VE4002S1T2B3 Series 2; VE4003S2B4; VE4005S2B3; VE4003S5S2B5
  • PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
  • PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
  • Spotřeba energie (na jedno odvětví): ≤ 1 a
  • Připojení 1 (úroveň řízení): Připojení 1 (úroveň řízení)
  • Připojení 2 (polová úroveň): Připojení 2 (polová úroveň)
  • Pevný průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 mm²
  • Stupeň krytí (modul): IP00
Kategorie produktu

předávací modul

počet kontaktů

16

Připojení

IDC/FLK kolíková lišta

šroubovací

Způsob upevnění

Montáž na DIN lištu

24 - 12

Rozm.

(d x š x v) 65.9 x 44.5 x 89.6 mm

Obsah

1 ks

Pólů

16

Šířka

44.5 mm

V

89.6 mm

Délka

65.9 mm

Flexibilní průměr (max.)

2.5 mm²

Pevný průřez (max.)

4 mm²

Průřez flexibilní (min.)

0.2 mm²

Průřez pevný (min.)

0.2 mm²

Hloubka

65.9 mm

Jmenovitý proud

1 A

Jmenovité napětí

30 V

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3579018 předávací modul Phoenix Contact 2304432 FLKM 16/DV Množství: 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579018 předávací modul Phoenix Contact 2304432 FLKM 16/DV Množství: 1 ks

Popis

Modul, připojení 1: IDC/FLK kolíková lišta 1x 16-pólová, připojení 2: Šroubové připojení 16-pólový, počet kanálů: 8
