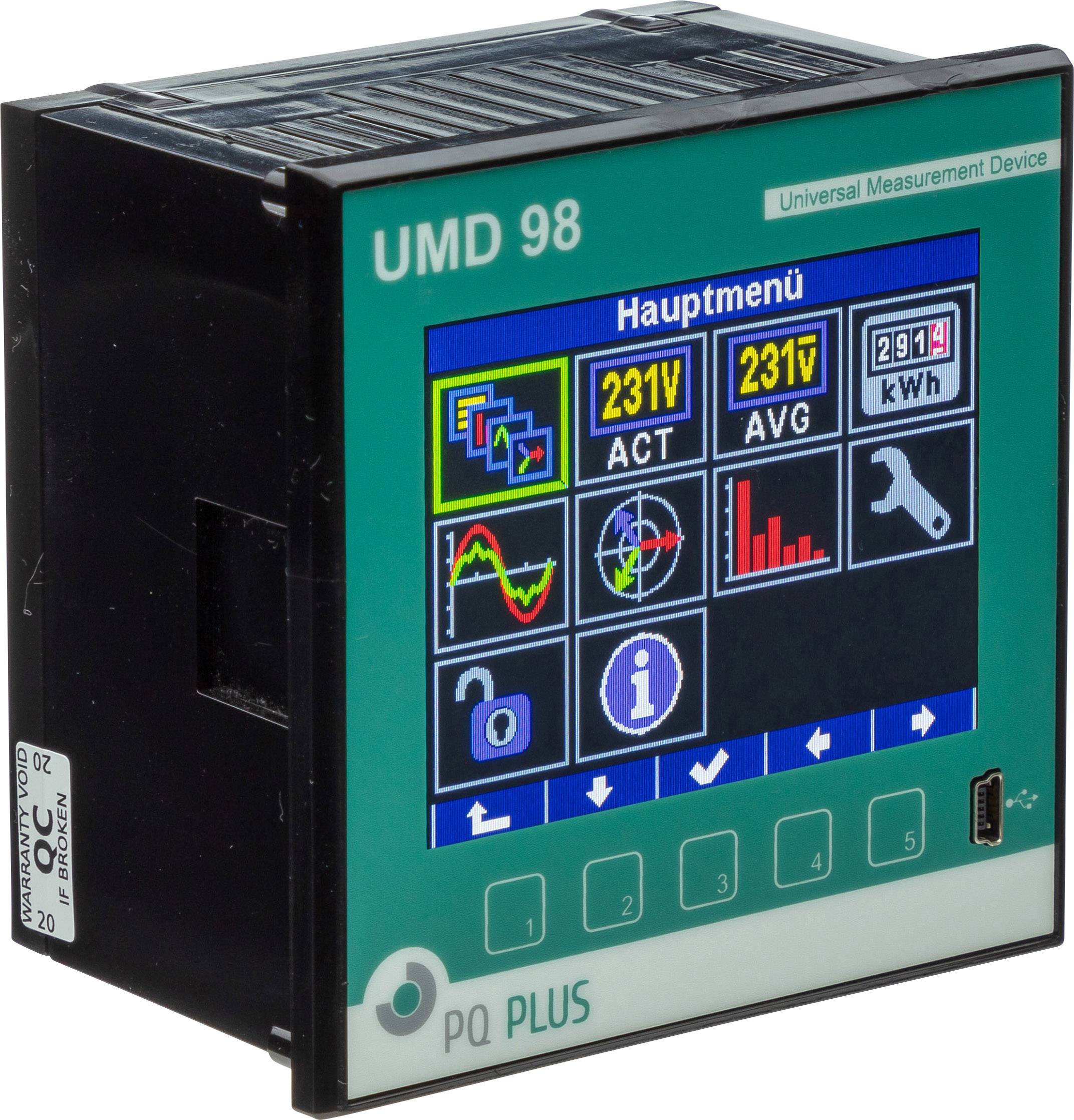

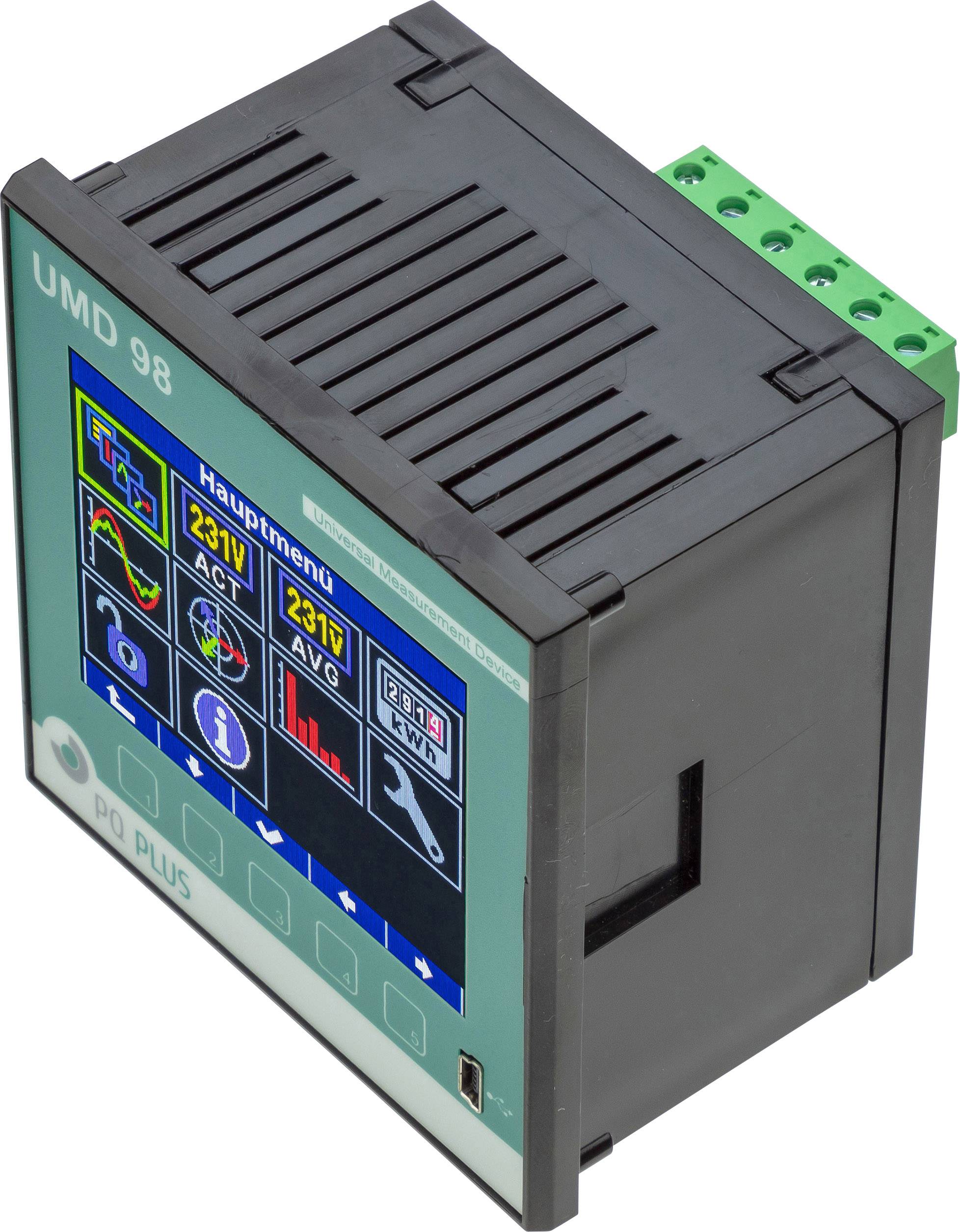

PQ Plus UMD 98RCM-T digitální panelový měřič
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (18 627,27 Kč / kus)
18 627,27 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Hlavní benefity
UMD 98RCM-T univerzální měřicí přístroj pro montáž do rozvaděče
Technické parametry
- Kategorie produktu
digitální panelový měřič
- Měřicí funkce
Napětí
- Rozsah měření (min.)
8 V
- Typ
UMD 98RCM-T
- Rozsah měření (max.)
865 V
- Technologie displeje
grafický
IP40 (čelní strana)
IP20 (zadní strana)
- Montážní šířka
96 mm
- Montážní výška
96 mm
- Rozm.
(d x š x v) 80 x 96 x 96 mm
- Osvětlení displeje
RGB
- Vlastnosti
barevný displej
- Montážní hloubka
80 mm
- Kategorie měření
CAT III 300 V
- Šířka
96 mm
- V
96 mm
- Délka
80 mm
- Rozhraní
LAN
- Rozhraní
Ethernet
Ke stažení
List technických údajů
List technických údajů 2143167 PQ Plus UMD 98RCM-T digitální panelový měřič
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2143167 PQ Plus UMD 98RCM-T digitální panelový měřič
Popis

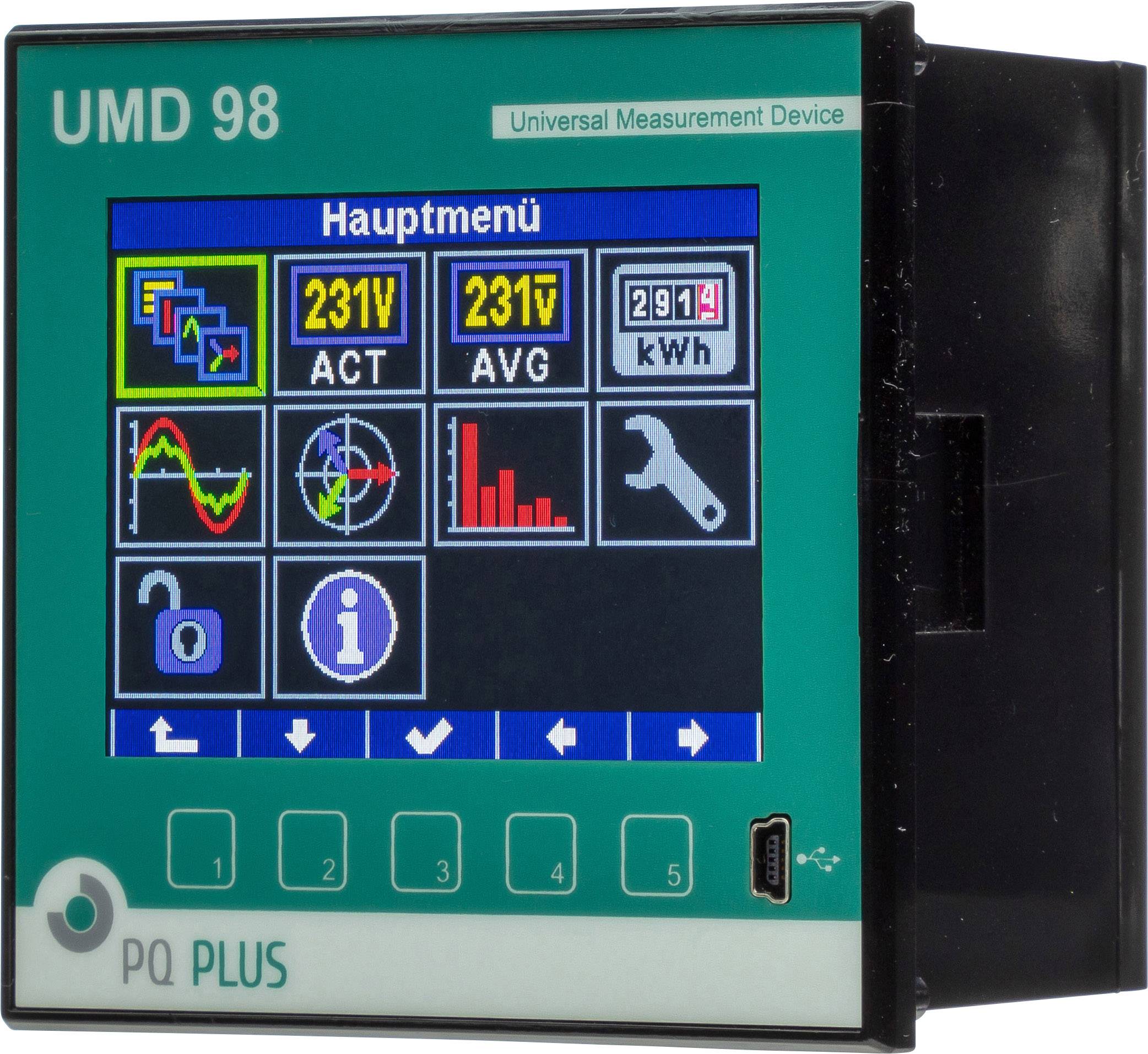

To UMD 98 je vysoce výkonný přední panel vestavný měřicí přístroj a nahrazuje všechny analogové měřicí přístroje. 3/4 měří fázový proud a napětí v 4kvadrantové provoz ve třídě 0,2 a tím práci v třídě přesnosti a všechny běžné síťové velikostí, např. harmonické oscilace do 50. Harmonické. Přístroj je přes proudový měnič s N/5 A a N/1 A. Je tvoří kvality sítě podle EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Je osazen velkým a jasným barevným grafickým displejem. Pomocí 5 funkčních tlačítek je UMD 98 pohodlně ovládá. Disponuje analogové vstupy pro měření RCM. Lze v 230/400 V TN-S sítích. Je vybaven velkou 512 MB paměti a integrovaným webovým serverem. Přes rozhraní Ethernet (s 5 porty) a čelní Mini-USB konektor lze na přístroj. Díky tomu je možné číst i internetové protokoly a snadno vytvářet spojení se systémy PLC a řízení budov. Digitální vstupy/výstupy a sériové rozhraní RS485 jsou integrovány. Pro síťovou analýzu lze měřič rozšířit o firmwarové moduly PQ S a GO. Přístroj je parametrizován a vizualizován pomocí softwaru ENVIS, CPU pracuje s 25,6 kHz.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Měření:
- napětí (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 tř. 0,2
- proud IL1; IL2; IL3; V; 2xRCM tř. 0,2
- výkon činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
- činný výkon P1; P2; P3; 3P import; Export , celková tř. 0,5
- jalový výkon Q1, Q2, Q3; 3Q tř. 1
- zdánlivý výkon S1; S2 ; S3; 3S tř. 1
- harmonické zkreslení výkon D1; D2; D3
- účiník cos φ PF1, PF2, PF3; PFN, PF, cos φ1, cos φ2, cos φ3 tř. 0,5
- symetrii ano
- vysílání napětí THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 tř. 2
- vysílání proud THDI1; THDI2; THDI3; tř. 2
- harmonický vždy pořádek 1. až 50. pro U/I
- činitel harmonického zkreslení U1fh; U2fh; U3fh; I1fh; I2fh; I3fh
- frekvence 40... 70 Hz tř. 0,05
- činná 4 kvadrantech měření Import / export na fázi; pro tarif; Celková tř. 0,5 s
- jalovou 4 kvadrantech měření Import / export na fázi; pro tarif; celková tř. 2
- míhání: PQ S
- datalogger:
- paměť (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O; energie činného a jalového výkonu import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
- poklesy napětí: PQ S
- oszillogrammfunktion: GO
- další funkce:
- alarmy logická
- limity pro přes/nedosažení; I/O 1 digitální vstup a výstup
- paměť 512 MB Flash
- interval záznamu s; min; h; dny; měsíc; rok
- komunikace:
- RS485 Modbus max. 921600 baud
- Ethernet 100 MBit/s
- USB

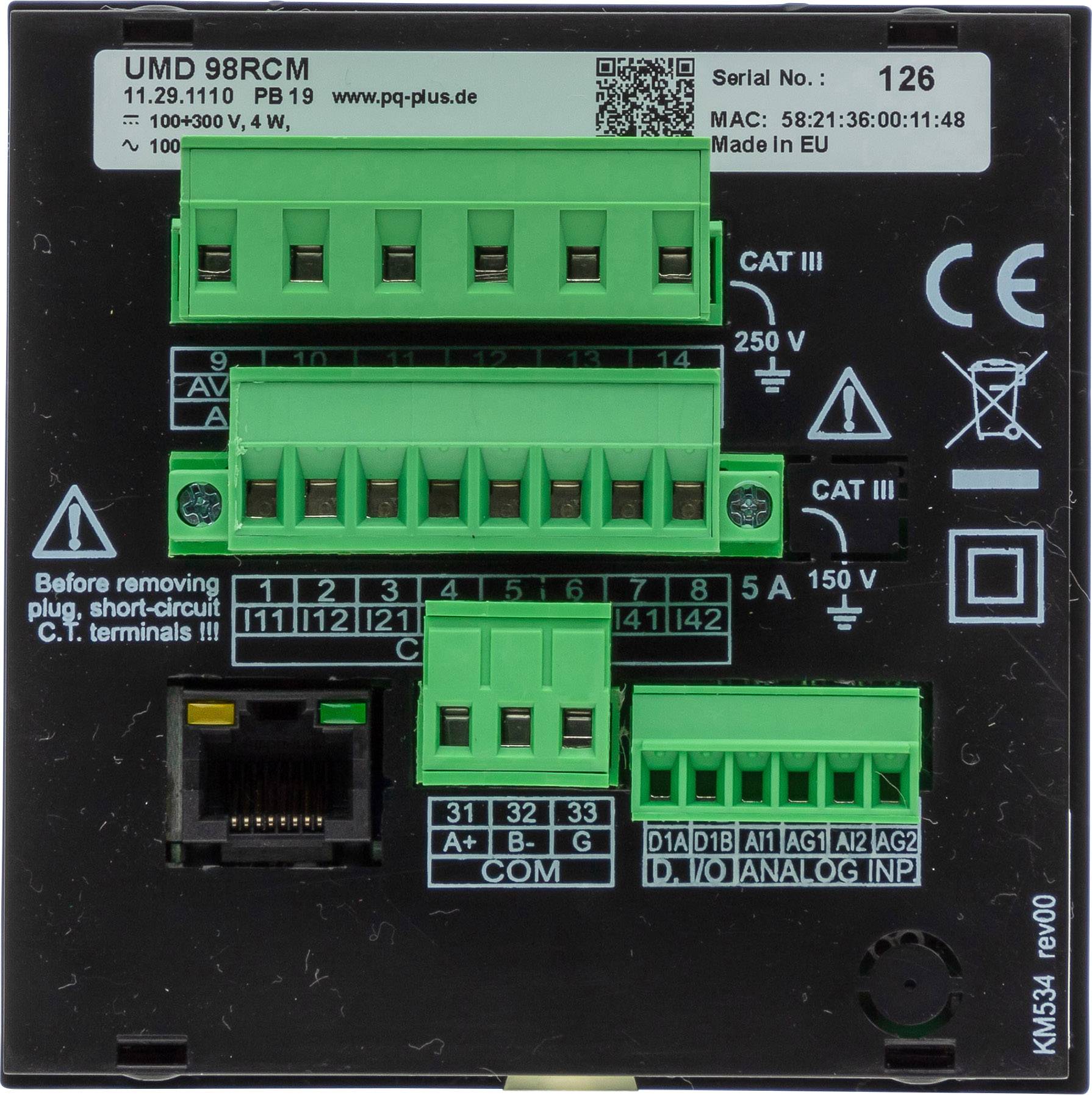

- připojení:
- napájecí napětí U: 110 - 250 V AC
- příkon 8 VA / 4 W
- kategorie přepětí CAT III/300 V
- oblasti měření:
- jmenovité napětí 8 - 660 V AC (400 V)
- volitelně 20... .865 V (690)
- přetížení 1,2 kV LN/1s
- impedance 3,6 MOhm
- vstupní signál x/1//5A; nadproudová 1,2x (max. 70 A / 1 s)
- vzorkovací frekvence 25,6 kHz
- PQ vyhodnocení: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- prostředí:
- teplotní rozsah provozní T: -25 °C... 60 °C
- teplotní rozsah skladovacích T: -40 °C... 85 °C
- elektromagnetická kompatibilita:
- vyzařování EN61000-4-2, -3, -4, -5, -6 až -11
- záření EN 55011 tř. A, EN 55022 tř. A
- ochrana: přední IP40; opt. IP54 , zadní straně IP20
- rozměry
- Šxvxh (mm) 96x96x80
Obsah balení
- UMD 98RCM-T
- ENVIS Basic
