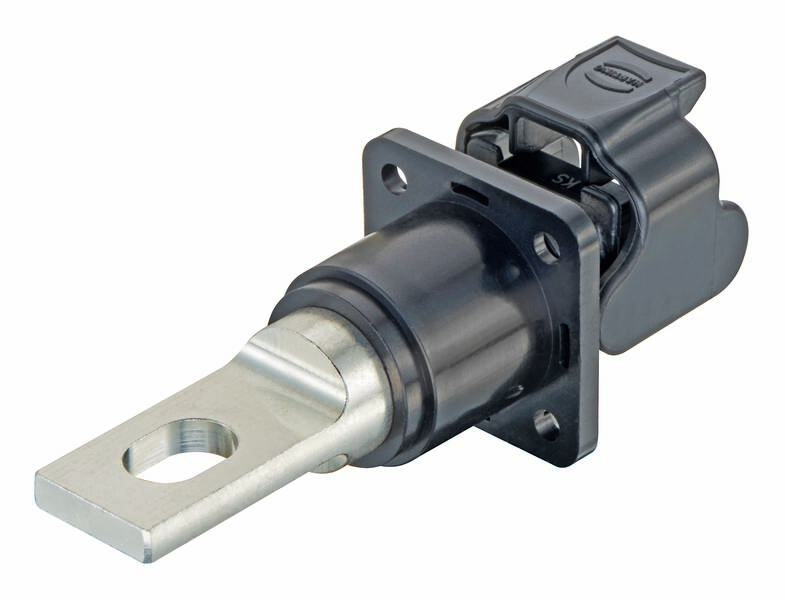

pouzdro 09 93 001 0303 09930010303 HARTING 1 ks
Kategorie produktu
pouzdro
Materiál pouzdra
polyamid
Typ
09 93 001 0303
Číslo výrobce
09930010303
Vlastnosti
podélný třmen
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (511,57 Kč / kus)
511,57 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Řada: Han® s
- Počet kontaktů: 1
- Typ zajištění: Podélný třmen
- Jmenovitý proud: Max. 200 A.
- Izolační odpor >108 Ω
- Průchodový odpor: ≤ 0,3 mΩ
- Mezní teplota: -40 ... +125 °C
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; EN 45545-2 požární ochrana v kolejových vozidlech; IEC 61984; UL 1973; UL 4128; UL 9540; UL 1977
- Čistá hmotnost: 40 g
- Název: Han® s 200
- Jmenovité napětí: 1 500 V
- Impulzní rázové napětí: 8 kV
- Stupeň znečištění: 2
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Oblast použití: Systémy pro skladování energie
- Ochrana podle IEC 60529: IP40 v zapojeném stavu; IP20 v nepřipojeném stavu (1500 v DC; 1000 v AC)
- Popis pouzdra: Vč Kontakt zástrčky s elektrickou kolejnicí
- Utahovací moment: Na 11Nm
- Typ pouzdra: Pouzdro
- Materiál pouzdra: Polyamid (PA)
- Barva pouzdra: RAL 9005 (symčerná)
- Poznámka k mezní teplotě: Při použití jako konektor podle IEC 61984.
- Počet znovuzablokovaných vozidel: ≥ 500
- Typ
09 93 001 0303
- Kategorie produktu
pouzdro
- Číslo výrobce
09930010303
- Vlastnosti
podélný třmen
- počet kontaktů
1
- Materiál pouzdra
polyamid
- Série
Han® S
- Jmenovité napětí
1 500 V
- Jmenovitý proud
200 A
- Pro nástavce/hroty/zdířky
Stiftkontakt
- Obsah
1 ks
- Materiál
Slitina mědi
- Pólů
1
IP40
IP20
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Stupeň znečištění
2
NE
NE
Black
Single locking lever
NE
NE
Plastic
Other
-40-125 °C
V0
NE
NE
Housing extension
IP20
Other
Base unit
None
Ke stažení
List technických údajů
List technických údajů 3001552 pouzdro 09 93 001 0303 09930010303 HARTING 1 ks
List technických údajů 3001552 pouzdro 09 93 001 0303 09930010303 HARTING 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3001552 pouzdro 09 93 001 0303 09930010303 HARTING 1 ks
Popis
Vestavné pouzdro, vč Kontakt zástrčky s proudovou lištou, podélný třmen, materiál: Polyamid (PA), RAL 9005 (hluboká černá)
