PL-RPT Eltako Powerline repeater pod omítku

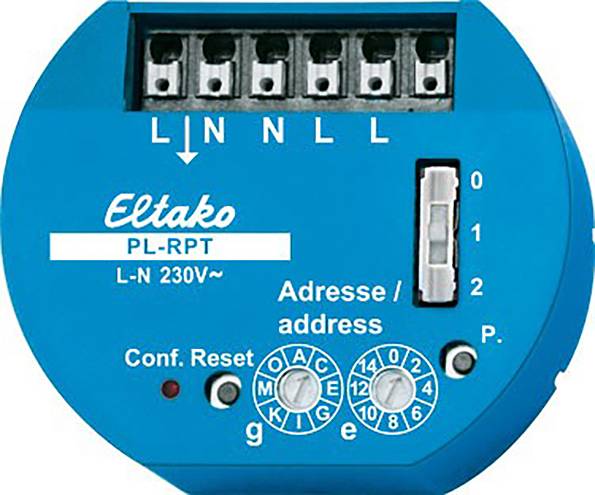

Powerline repeater. 3x43 mm, hloubka 25 mm, pro montáž do 58mm spínacích krabic. V režimu stand-by ztráta pouze 0,5 W. S repeaterem lze docílit většího dosahu. U délky kabelu >300 m je repeater typicky umístěn v rozdělovači mezi senzor a aktor. Opakovaný příkaz senzorů se stejnou adresou g, e. Zpětná vazba od výkonných prvků se neopakuje. Pro přidělování adres jsou na přední straně dva otočné spínače: Levý otočný spínač určuje skupinovou adresu s 16 abecedními hodnotami od a do P. Pravý otočný spínač určuje elementární adresu s 16 číselnými hodnotami. Spínač se nad ním nachází jako konfigurační spínač s nastaveními 0, 1 a 2. Poloha 0: Centrální povely se opakují, v závislosti na adrese repeateru. U adresy g, e = 0 se opakují pouze centrální příkazy. Poloha 1: U adresy g, e = 0 na opakovači se opakují všechny příkazy skupiny g. Poloha 2: Neobsazeno. Adresy lze měnit na napětí nebo bez napětí. Od otáčivých spínačů je umístěna červená LED dioda, která zobrazuje všechny činnosti. Vedle toho se nachází tlačítko Reset a vpravo také Service pin (P). Shora umístěné připojovací svorky jsou konektory pro průřezy vodiče od 0,2 mm² do 1,5 mm².

Tento text byl přeložen strojově.
