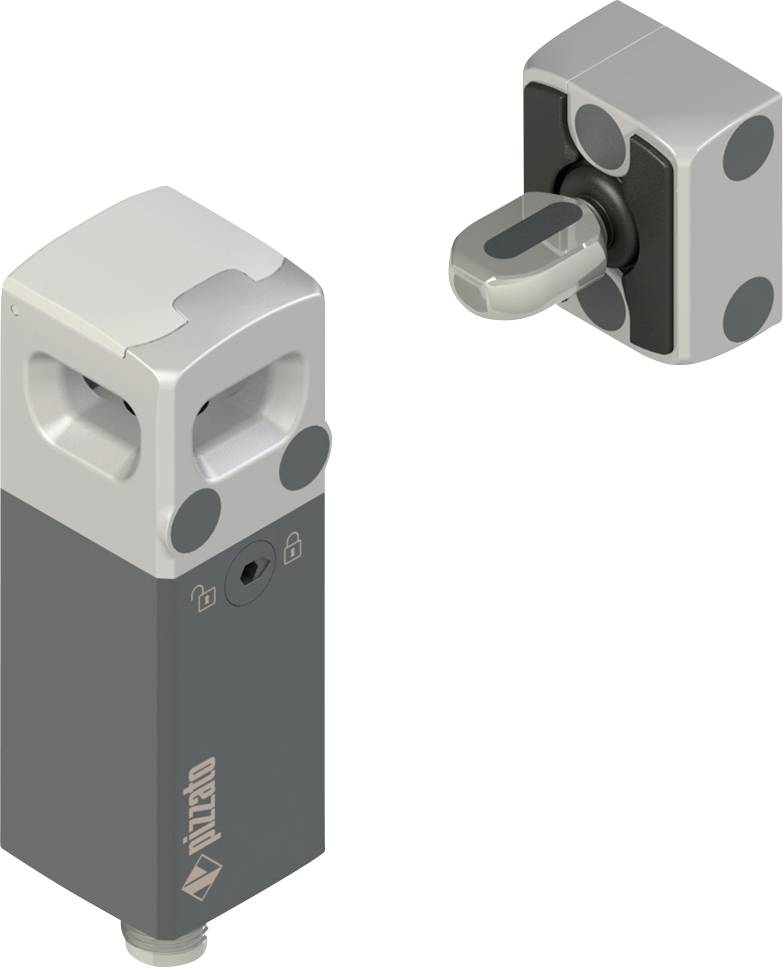

Pizzato Elettrica NX P42AZ1SMK-F60 Bezpečnostní spínač, 24 V/DC, 1 bistabilní kontakt , (š x v x h) 30 x 94.3 x 30 mm, N
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Bezpečnostní spínač
Připojení
M12, 12 pinový
Provozní napětí
24 V/DC
Typ
NX P42AZ1SMK-F60
Min. provozní napětí
21.6 V
Datasheety: (PDF)
Počet
Celková cena (8 040,50 Kč / kus)
8 040,50 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
Bezpečnostní spínač
- Typ
NX P42AZ1SMK-F60
- Připojení
M12, 12 pinový
- Provozní napětí
24 V/DC
- Min. provozní napětí
21.6 V
- Provozní napětí max.
26.4 V
- Provozní napětí
21.6 - 26.4 V
- Typ kontaktu
1 bistabilní kontakt
- Spínací napětí (max.)
24 V/DC
- Spínací proud (max.)
0.25 A
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategorie bezpečnosti
4
- Certifikace (senzory)
DE
cULus
TÜV
- Vlastnosti
LED kontrolka
IP67
IP69K
- Provozní teplota (min.)
-20 °C
- Provozní teplota (max.)
50 °C
- Hloubka
30 mm
- Šířka
30 mm
- V
94.3 mm
- Rozm.
(š x v x h) 30 x 94.3 x 30 mm
- Obsah
1 ks
- Průmyslové balení
Ano
Ke stažení
List technických údajů
List technických údajů 3737404 Pizzato Elettrica NX P42AZ1SMK-F60 Bezpečnostní spínač, 24 V/DC, 1 bistabilní kontakt , (š x v x h) 30 x 94.3 x 30 mm, N
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3737404 Pizzato Elettrica NX P42AZ1SMK-F60 Bezpečnostní spínač, 24 V/DC, 1 bistabilní kontakt , (š x v x h) 30 x 94.3 x 30 mm, N
Popis
Princip fungování:
Režim 1 bistabilního elektromagnetu. Aktivace OS1 a OS2 u dovezeného a blokového ovladače.
Vstupy a výstupy:
2 bezpečnostní vstupy IS1, IS2
2 bezpečnostní výstupy OS1, OS2
1x signalizační výstup pro vložený ovladač O3
1 výstup pro signalizační zařízení O4
2 aktivační vstupy elektromagnet IE1, IE2
1 vstup pro programování/reset I3
Pomocná zámek:
Odemknutí pomocí šestihranného klíče na 3 stranách
Typ integrovaného kabelu nebo konektoru:
Konektor M12, 12-pólový
Ovladač:
S univerzálním ovladačem na vysoké Hohem KÓN NX-F60
Osvětlený RGB LED kryt s vícebarevnou signalizací
Stupeň krytí:
IP67 podle EN 60529 a IP69K podle ISO 20653
Tento text byl přeložen strojově.
Režim 1 bistabilního elektromagnetu. Aktivace OS1 a OS2 u dovezeného a blokového ovladače.
Vstupy a výstupy:
2 bezpečnostní vstupy IS1, IS2
2 bezpečnostní výstupy OS1, OS2
1x signalizační výstup pro vložený ovladač O3
1 výstup pro signalizační zařízení O4
2 aktivační vstupy elektromagnet IE1, IE2
1 vstup pro programování/reset I3
Pomocná zámek:
Odemknutí pomocí šestihranného klíče na 3 stranách
Typ integrovaného kabelu nebo konektoru:
Konektor M12, 12-pólový
Ovladač:
S univerzálním ovladačem na vysoké Hohem KÓN NX-F60
Osvětlený RGB LED kryt s vícebarevnou signalizací
Stupeň krytí:
IP67 podle EN 60529 a IP69K podle ISO 20653
Tento text byl přeložen strojově.
