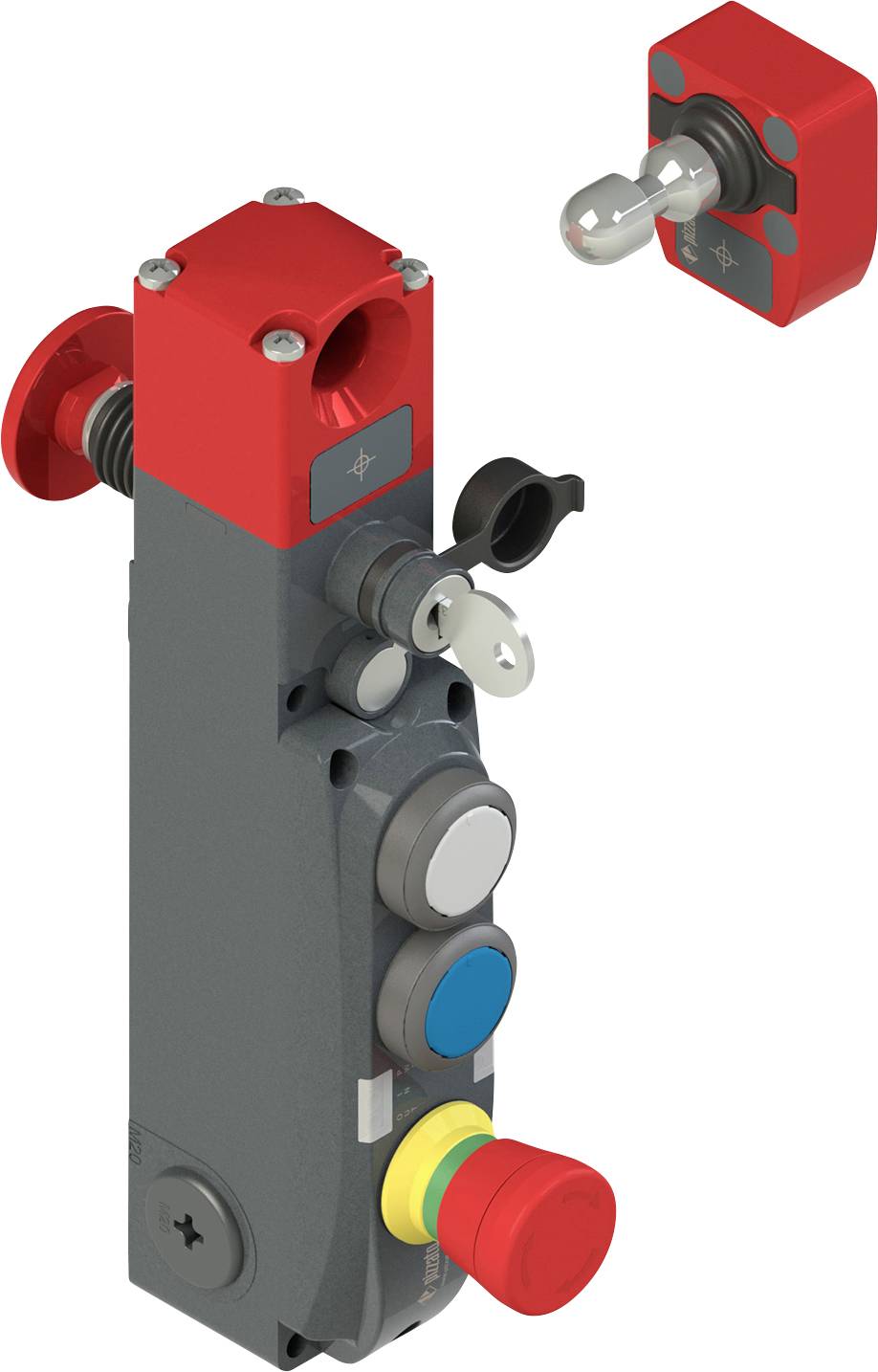

Pizzato Elettrica NG 2D6D412V-F31LP60 Bezpečnostní spínač, 24 V/DC, 2 rozpínací kontakty, (š x v x h) 40.4 x 233.5 x 49
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Bezpečnostní spínač
Připojení
pružinová svorka
Provozní napětí
24 V/DC
Typ
NG 2D6D412V-F31LP60
Min. provozní napětí
21.6 V
Datasheety: (PDF)
Počet
Celková cena (17 916,53 Kč / kus)
17 916,53 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
Bezpečnostní spínač
- Typ
NG 2D6D412V-F31LP60
- Připojení
pružinová svorka
- Provozní napětí
24 V/DC
- Min. provozní napětí
21.6 V
- Provozní napětí max.
26.4 V
- Provozní napětí
21.6 - 26.4 V
- Typ kontaktu
2 rozpínací kontakty
- Spínací napětí (max.)
24 V/DC
- Spínací proud (max.)
0.25 A
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategorie bezpečnosti
4
- Certifikace (senzory)
DE
cULus
TÜV
- Vlastnosti
s krytem
IP67
IP69K
- Provozní teplota (min.)
-20 °C
- Provozní teplota (max.)
50 °C
- Hloubka
49 mm
- Šířka
40.4 mm
- V
233.5 mm
- Rozm.
(š x v x h) 40.4 x 233.5 x 49 mm
- Obsah
1 ks
- Průmyslové balení
Ano
- Jmenovité napětí
24 V/DC
Ke stažení
List technických údajů
List technických údajů 3737376 Pizzato Elettrica NG 2D6D412V-F31LP60 Bezpečnostní spínač, 24 V/DC, 2 rozpínací kontakty, (š x v x h) 40.4 x 233.5 x 49
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3737376 Pizzato Elettrica NG 2D6D412V-F31LP60 Bezpečnostní spínač, 24 V/DC, 2 rozpínací kontakty, (š x v x h) 40.4 x 233.5 x 49
Popis
Všeobecné funkce:
Stupeň krytí:
IP65 podle EN 60529
Bod 1:
1 bílé tlačítko 1NO+1NC
Bod 2:
1 modré tlačítko 1NC+1NO
Bod 3:
1 červený nouzový vypínač, s možností otočení, 2NC
Konfigurace víka:
3 zařízení
Skříň:
Kovový kryt, tři kabelové průchodky se závitem M20 x 1,5
Hlava:
Neoddělitelná otočná hlava, s klíčem k odblokování a tlačítkem proti panice
Princip práce:
D princip, blokovací ovladač s elektromagnetem
Vstupy a výstupy:
2 bezpečnostní vstupy IS1-IS2,
2 bezpečnostní výstupy OS1-OS2,
1 signalizační výstup pro vložený ovladač O3,
1x signalizační výstup pro blokový ovladač O4,
vstupy I4 nebo IE1-IE2 pro aktivaci elektromagnetů;
1 vstup I3 pro ovladač programování / reset
Aktivace zabezpečené OS výstupy:
Režim 1: Bezpečnostní výstupy jsou aktivní při dovozu a zablokovaného ovládání
Ovladač:
S univerzálním ovladačem na vysoké úrovni Hohem KÓDOVÁNÍ OSN NG-F31
Typ spojení:
Bez konektoru
Tento text byl přeložen strojově.
Stupeň krytí:
IP65 podle EN 60529
Bod 1:
1 bílé tlačítko 1NO+1NC
Bod 2:
1 modré tlačítko 1NC+1NO
Bod 3:
1 červený nouzový vypínač, s možností otočení, 2NC
Konfigurace víka:
3 zařízení
Skříň:
Kovový kryt, tři kabelové průchodky se závitem M20 x 1,5
Hlava:
Neoddělitelná otočná hlava, s klíčem k odblokování a tlačítkem proti panice
Princip práce:
D princip, blokovací ovladač s elektromagnetem
Vstupy a výstupy:
2 bezpečnostní vstupy IS1-IS2,
2 bezpečnostní výstupy OS1-OS2,
1 signalizační výstup pro vložený ovladač O3,
1x signalizační výstup pro blokový ovladač O4,
vstupy I4 nebo IE1-IE2 pro aktivaci elektromagnetů;
1 vstup I3 pro ovladač programování / reset
Aktivace zabezpečené OS výstupy:
Režim 1: Bezpečnostní výstupy jsou aktivní při dovozu a zablokovaného ovládání
Ovladač:
S univerzálním ovladačem na vysoké úrovni Hohem KÓDOVÁNÍ OSN NG-F31
Typ spojení:
Bez konektoru
Tento text byl přeložen strojově.
