Name: Picotronic Polohovací laser lineární 30 mW
Brand: Picotronic
SKU: 2987426
Availability: BackOrder

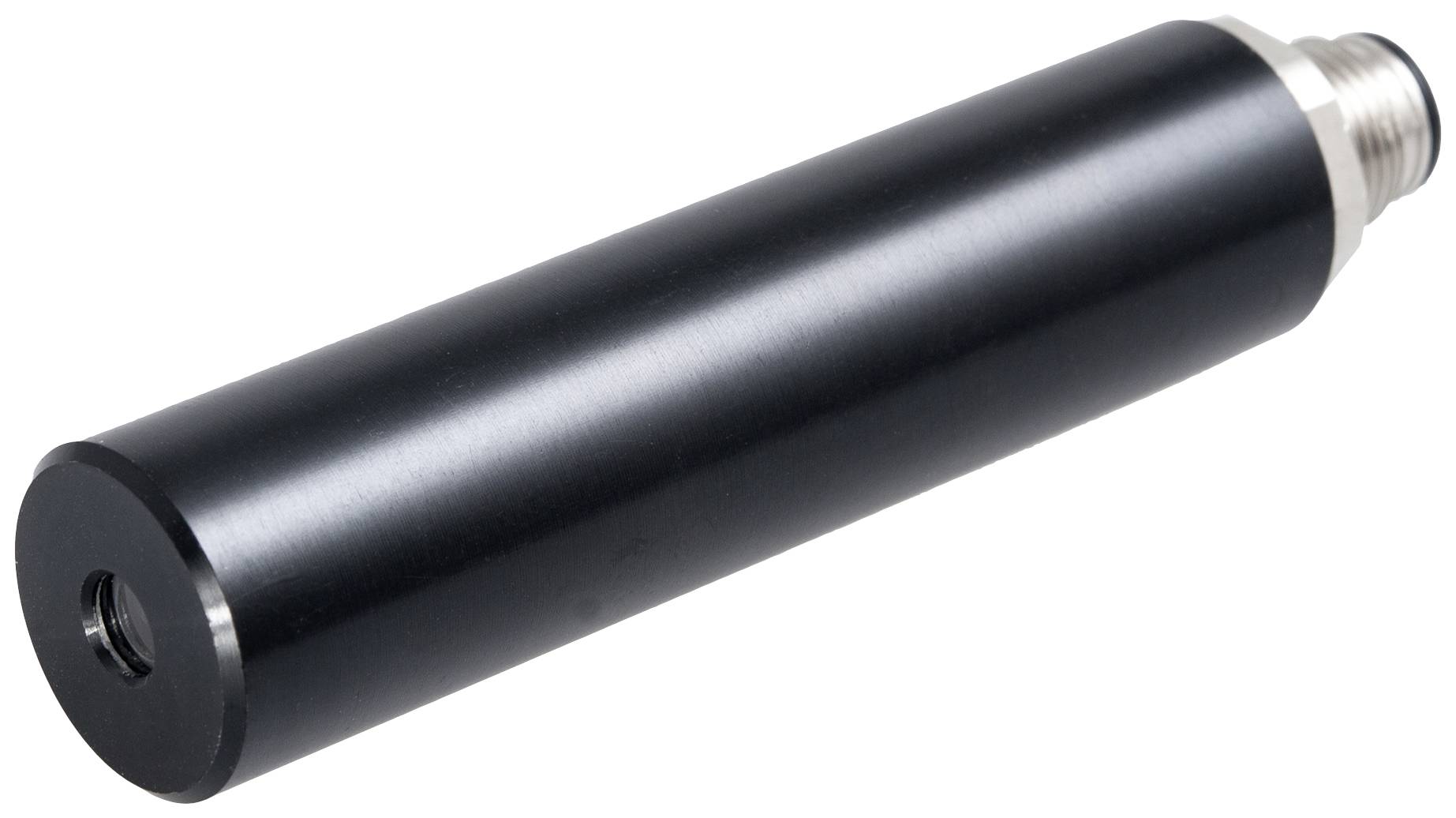

Černý válcový kovový válec se stříbrným závitem na jednom konci, na bílém pozadí.

Einsteinův-Rosenův most: Červený horizontální paprsek vytváří přímou linii v tmavém prostoru; ilustrace konceptu červích děr.

Kotoučová pila řeže dřevěnou desku. Červený laser vyznačuje linii řezu.

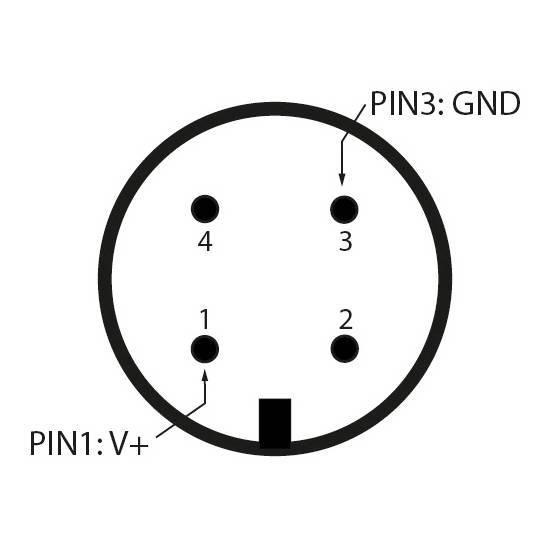

Diagram konektoru se čtyřmi piny. PIN1: V+, PIN3: GND. Očíslované piny: 1, 2, 3, 4. PIN3 je zvláště zdůrazněn.

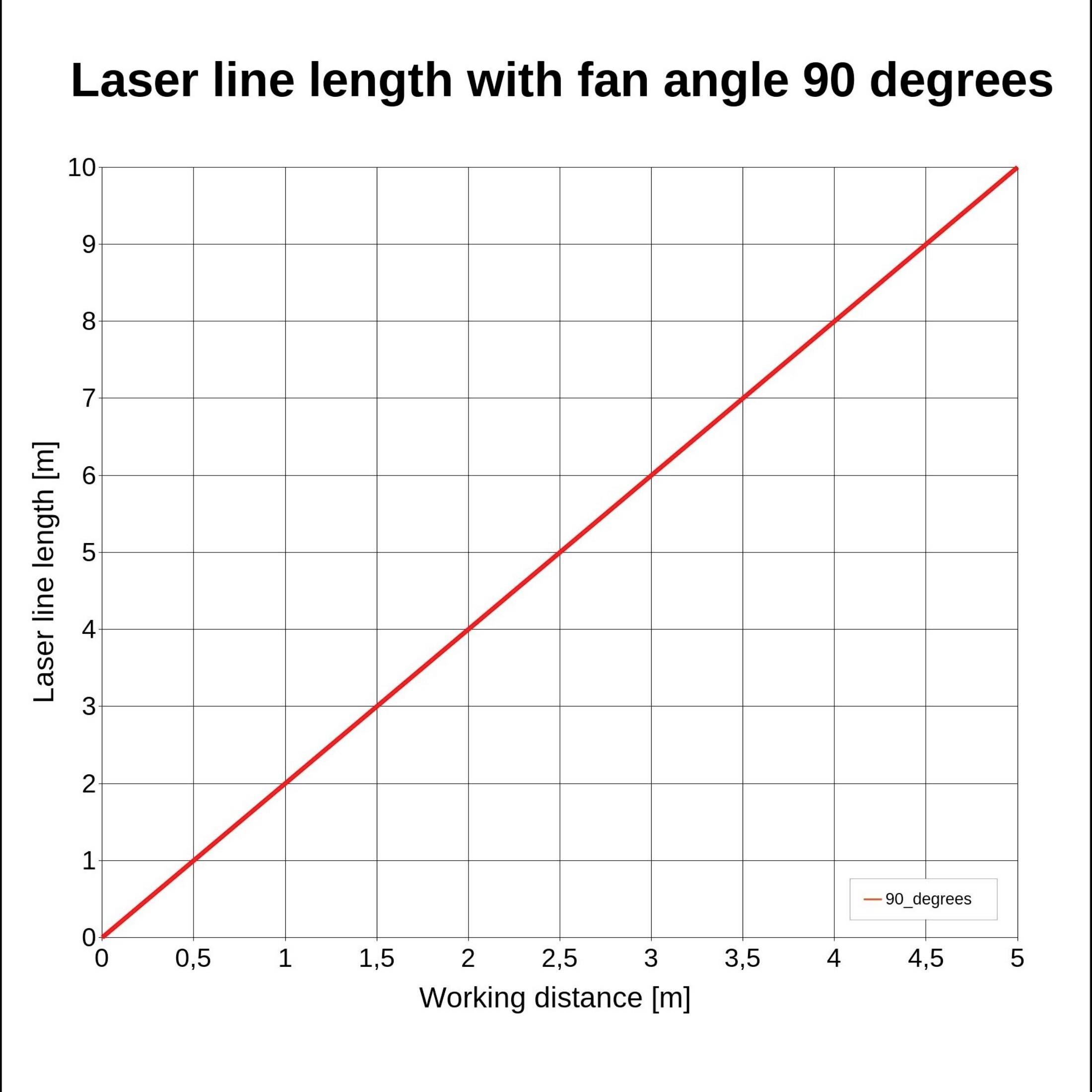

'Graf: Délka laserové čáry při úhlu 90 stupňů ukazuje lineární nárůst od 0 do 9 metrů při pracovní vzdálenosti od 0 do 5 metrů.'

1/5

Kategorie produktu

Polohovací laser

Vyzařovací charakteristika

lineární

Vlnová délka

658 nm

Výkon

30 mW

(Ø)

5.5 mm

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 18. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 149,00 Kč / kus)

9 149,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Přímý laser, červená, 650 nm, 30 mW, 90°, laser třídy 2M, zaostření 3 3M, 24 v DC, 20 x 80 mm, zástrčka M12 bez kabelu

Kategorie laseru: 2M
Vyzařovací charakteristika: lineární

Dodatečné informace:

Technické parametry

Materiál: hliník
Optický výkon 30 mW
Životnost: 10 000 h
Provozní teplota: -20 °C - 50 °C
Skladovací teplota: 40 °C až 80 °C.
Tvar paprsku: Linie
Třída laseru 2 M
Divergence: Výška: 1.0 mrad
Úhel otevření: 90 °
Pracovní vzdálenost: 3 m
Optika: Skleněná čočka s antireflexním povrchem
Laserová technologie: Samostatná modová dioda
Zaostřování: fixed (3000 mm)
Potenciál krytu: Izolovaný
Výstupní optika: Průměr 5.5 mm
Barva pouzdra: černá
Ochranná čočka: Ano
Třída ochrany IP 64

Kategorie produktu: Polohovací laser

Vyzařovací charakteristika: lineární

Vlastnosti zaostření: Fixní ostření 3000 mm

Vlnová délka: 658 nm

: 30 mW

(Ø): 5.5 mm

Délka: 80 mm

Kategorie laseru: 2M

Úhel otevření: 90°

Divergence paprsku: 1.0 mrad

Pracovní odstup: 3 m

Provozní napětí: 24 V/DC

Provozní proud: 40 mA

Materiál: hliník

Rozm.: (Ø x d) 5.5 mm x 80 mm

Hmotnost: 63 g

Splňuje RoHS: ano

Šířka: 20 mm

Max. teplota: 50 °C

Min. teplota: -20 °C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2987426 Picotronic Polohovací laser lineární 30 mW

Informace

Informace 2987426 Picotronic Polohovací laser lineární 30 mW

Prohlášení o shodě

Prohlášení o shodě 2987426 Picotronic Polohovací laser lineární 30 mW

Provedení

Přímý laser, červená, 650 nm, 30 mW, 90°, laser třídy 2M, zaostření 3 3M, 24 v DC, 20 x 80 mm, zástrčka M12 bez kabelu
Typ LH650-30-24 (20x80)-F3000-M12 je liniový laser pro projekci červené laserové linie. Laserový modul emituje záření z vlnové délky 658 nm. Laser má kompaktní provedení (20 x 80 mm). Životnost laserového modulu je delší než 10.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 3 3M linii 6 m. Tento liniový laser se používá např. v laserových označovacích systémech, pro umístění součástek v průmyslu, řemeslech, hobby a show. Tento modul spadá do laserové třídy 2M.
Vyzařovací charakteristika: Přímka, tloušťka 1,5 mm při 3 m.
Optický výkon: 30 mW (třída laseru 2M); zaostření 3 3M
Kompaktní provedení: 20 x 80 mm; úhel rozevření: 90°; odchylka osy: Až 3,0°, zástrčka M12 bez kabelu
Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 3 3M laserovou čáře délky 6 m.
Pro použití např. v laserových označovacích systémech, robotice a show. Napájení 24 V. Pro napájení lze 24 použít např. Picotronic L
Tento text byl přeložen strojově.

Popis

Provedení

Přímý laser, červená, 650 nm, 30 mW, 90°, laser třídy 2M, zaostření 3 3M, 24 v DC, 20 x 80 mm, zástrčka M12 bez kabelu
Typ LH650-30-24 (20x80)-F3000-M12 je liniový laser pro projekci červené laserové linie. Laserový modul emituje záření z vlnové délky 658 nm. Laser má kompaktní provedení (20 x 80 mm). Životnost laserového modulu je delší než 10.000 hodin. Úhel rozevření 90° vytváří ve vzdálenosti 3 3M linii 6 m. Tento liniový laser se používá např. v laserových označovacích systémech, pro umístění součástek v průmyslu, řemeslech, hobby a show. Tento modul spadá do laserové třídy 2M.
Vyzařovací charakteristika: Přímka, tloušťka 1,5 mm při 3 m.
Optický výkon: 30 mW (třída laseru 2M); zaostření 3 3M
Kompaktní provedení: 20 x 80 mm; úhel rozevření: 90°; odchylka osy: Až 3,0°, zástrčka M12 bez kabelu
Úhel rozevření (90°) dosahuje při pracovní vzdálenosti 3 3M laserovou čáře délky 6 m.
Pro použití např. v laserových označovacích systémech, robotice a show. Napájení 24 V. Pro napájení lze 24 použít např. Picotronic L
Tento text byl přeložen strojově.
