Picotronic laserový modul bodová infračervená 0.4 mW | Conrad Electronic | Conrad CZ

Černý válcovitý předmět s vroubkovaným povrchem na jednom konci.

Černý válcovitý předmět s vroubkovaným povrchem na jednom konci.

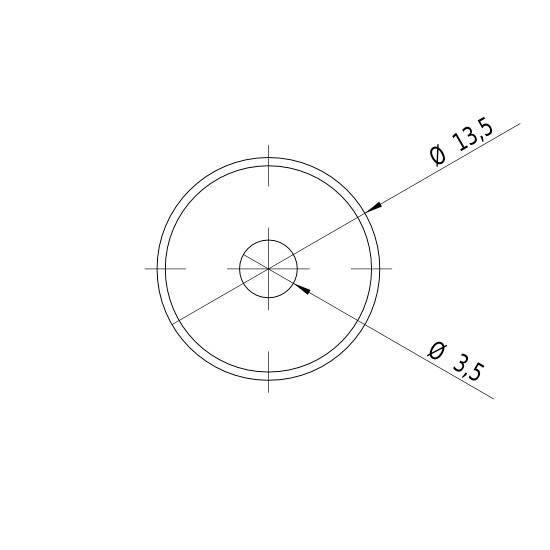

Technický výkres kruhu se dvěma průměry: 13,5 mm a 3,5 mm, měřenými radiálně od středu.

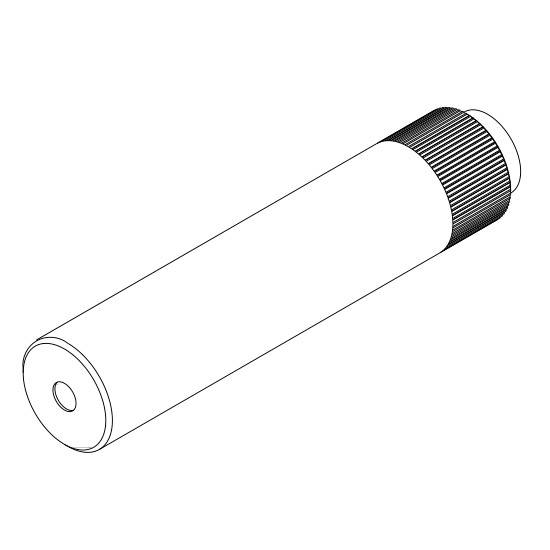

Izometrický diagram znázorňuje válcový trubkový spoj s žebrovanou sekcí na zadním konci.

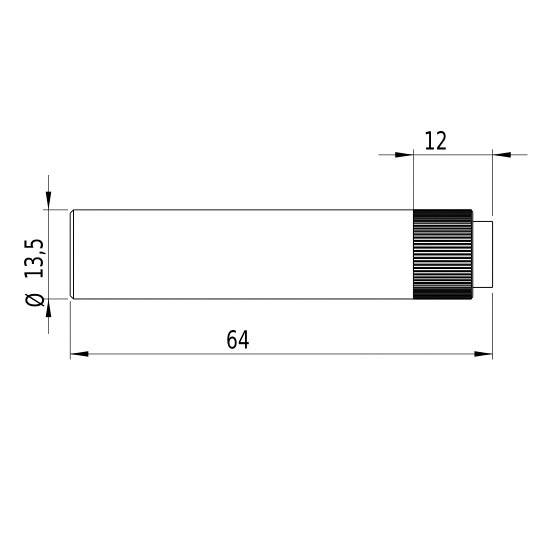

Rozměrový diagram válcového objektu o délce 64 mm, průměru 13,5 mm a koncové krytce 12 mm na pravé straně.

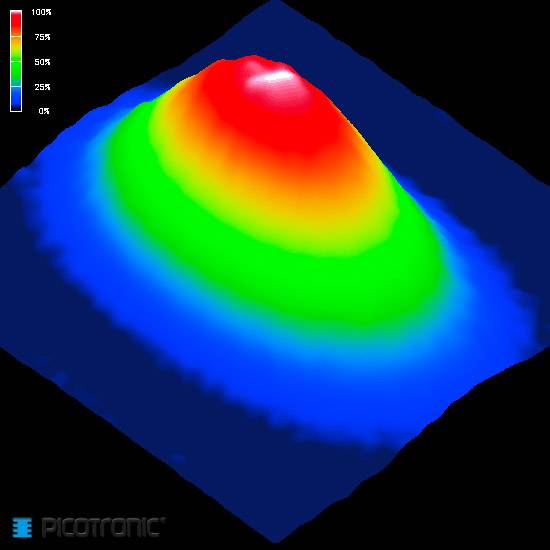

3D diagram znázorňuje barevně rozlišený kopec s barevnou škálou: Červená (Vysoká), Žlutá, Zelená, Modrá (Nízká). Vertikální rozložení výšek je patrné.

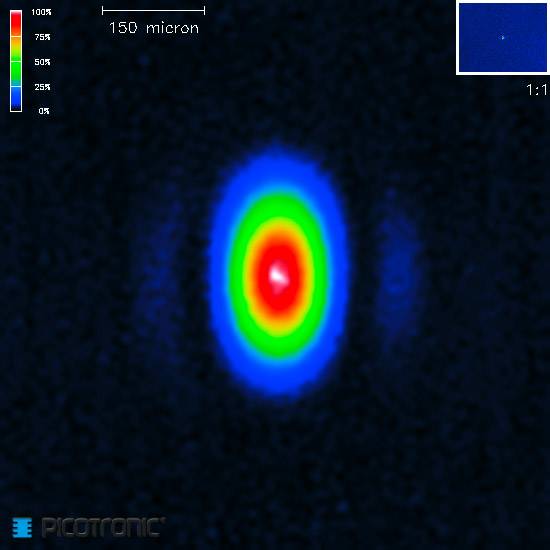

Falešnobarevný obraz světelného paprsku s centrální červenou oblastí obklopenou zelenými a modrými kruhy. Malý štítek vpravo nahoře.

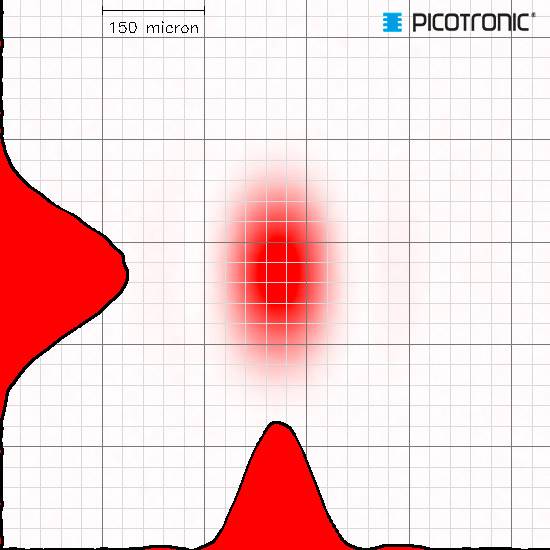

Laserovýspot diagram s vertikálními a horizontálními profily ukazuje rozložení intenzity laseru s červeným centrem.

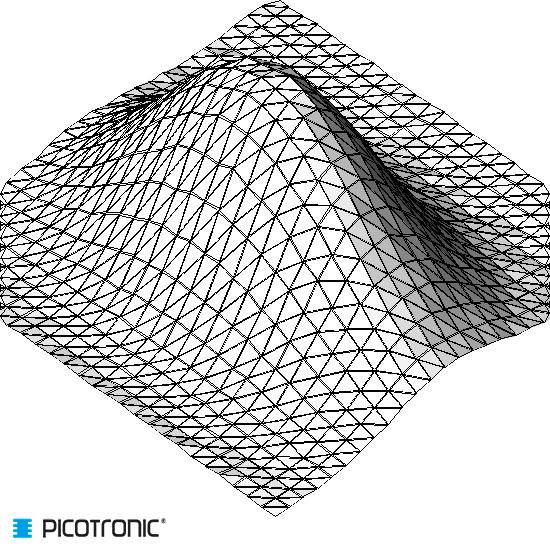

3D drátěný model zobrazuje zvlněný povrch v černobílém provedení, který představuje střídavý průběh hor a údolí.

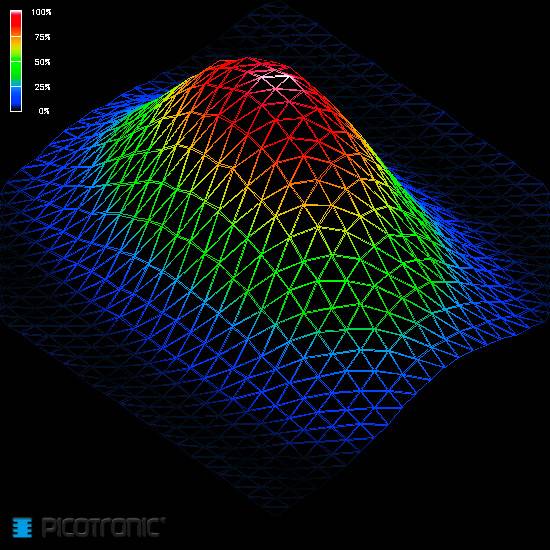

3D drátěný diagram v duhovém barevném spektru zobrazuje hornatý reliéf. Procentuální legenda je umístěna vlevo, od 0 % (modrá) do 100 % (červená).

1/10

Kategorie produktu

laserový modul

Vyzařovací charakteristika

bodová

Vlnová délka

850 nm

Výkon

0.4 mW

Kategorie laseru

1

Datasheety: (PDF)

Picotronic

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Hlavní benefity

infračervená
Kategorie laseru: 1
Vyzařovací charakteristika: bodová

Dodatečné informace:

Technické parametry

Kategorie produktu: laserový modul

Vyzařovací charakteristika: bodová

Vlastnosti zaostření: kolimační

Barva: infračervená

Vlnová délka: 850 nm

: 0.4 mW

Kategorie laseru: 1

Divergence paprsku: 0.4 mrad

Pracovní odstup: 50 m

Provozní napětí: 4.5 V/DC

Provozní proud: 10 mA

Materiál: hliník

Splňuje RoHS: ano

Max. teplota: +50 °C

Min. teplota: -20 °C
