Picotronic laserový modul bodová červená 1 mW DA635-1-5-F (12 x 60) | Conrad Electronic

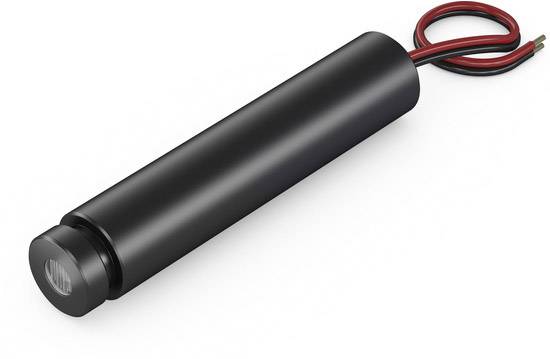

Válcový černý elektromotor se dvěma vyčnívajícími vodiči v červené a černé barvě.

Válcový černý elektromotor se dvěma vyčnívajícími vodiči v červené a černé barvě.

Technický výkres prstenu se třemi rozměry průměru: 12, 11 a 5 mm, vně dovnitř. Symetricky uspořádané.

Válcový kabelový senzor s hladkým tělesem a výstupním kabelem na pravé straně.

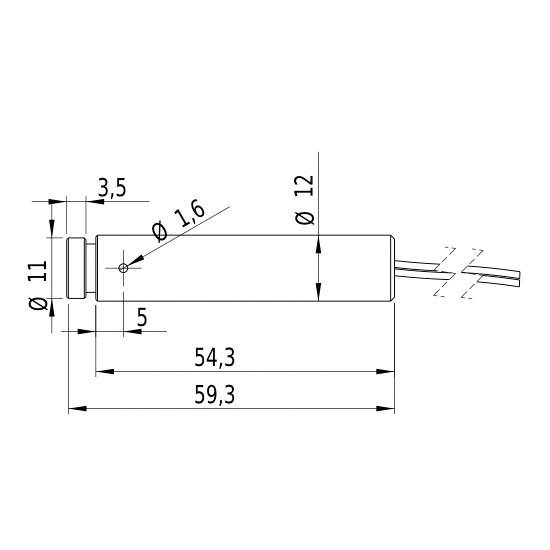

Technický výkres válcového objektu s kabely, rozměry: délka 59,3 mm, průměr 12 mm. Pohled shora s kótováním.

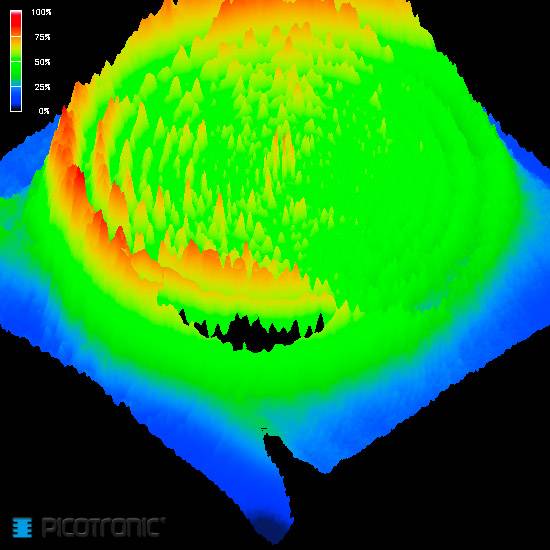

3D reliéfní mapa v duhových barvách znázorňuje výškové rozdíly. Červené oblasti jsou vyšší, modré nižší; procentní údaje vlevo nahoře.

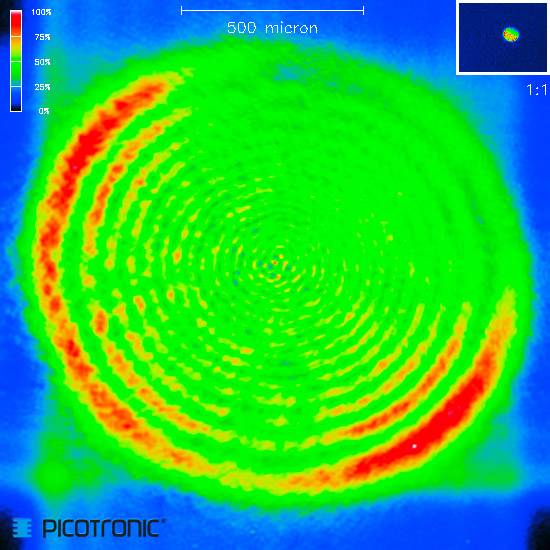

Termální obraz ukazuje soustředné prstence v různých teplotních pásmech. Barvy přecházejí od modré (studené) po červenou (horké).

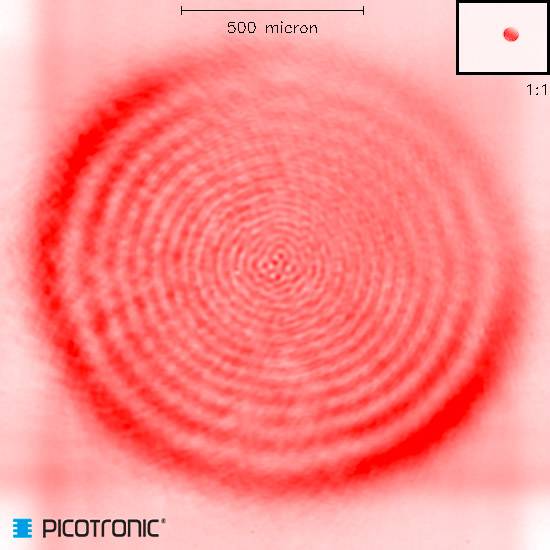

Červené interferenční vzory s koncentrickými kružnicemi, uprostřed a zřetelně viditelné, stupnice označena na '500 mikronů'.

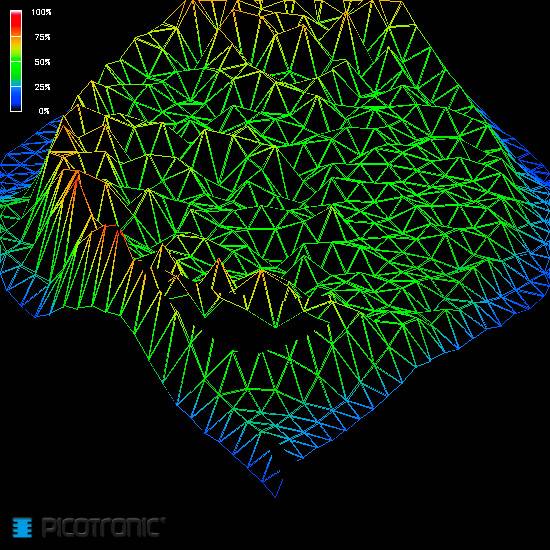

3D diagram výškové mapy s barevným kódováním. Výškové rozdíly jsou znázorněny barevnou mřížkou od modré (nízko) po červenou (vysoko).

1/10

Kategorie produktu

laserový modul

Vyzařovací charakteristika

bodová

Vlnová délka

635 nm

Výkon

1 mW

Kategorie laseru

2

Datasheety: (PDF)

English

Picotronic

Není k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Nahlásit právní incident

Hlavní benefity

Bodový laserový modul

červená
Kategorie laseru: 2
Vyzařovací charakteristika: bodová

Dodatečné informace:

Technické parametry

Připojovací kabel 100 mm

Kategorie produktu: laserový modul

Typ: DA635-1-5-F (12 x 60)

Vyzařovací charakteristika: bodová

Vlastnosti zaostření: fokusovatelný

Barva: červená

Vlnová délka: 635 nm

: 1 mW

Kategorie laseru: 2

Divergence paprsku: 0.2 mrad

Pracovní odstup: 50 m

Provozní napětí: 5 V/DC

Provozní proud: 31 mA

Materiál: hliník

Splňuje RoHS: ano

Max. teplota: +50 °C

Min. teplota: -20 °C

Ke stažení

List technických údajů

English

List technických údajů 1696002 Picotronic laserový modul bodová červená 1 mW DA635-1-5-F (12 x 60)

Návod k obsluze a bezpečnostní pokyny

European union

Návod k obsluze a bezpečnostní pokyny 1696002 Picotronic laserový modul bodová červená 1 mW DA635-1-5-F (12 x 60)

Informace

European union

Informace 1696002 Picotronic laserový modul bodová červená 1 mW DA635-1-5-F (12 x 60)

Prohlášení o shodě

Prohlášení o shodě 1696002 Picotronic laserový modul bodová červená 1 mW DA635-1-5-F (12 x 60)

Popis

Doplňující informace

Třída 2: Laserové záření! dodržujte bezpečnostní předpisy. Nedívejte se do paprsku (nebezpečí poškození sítnice).
