Picotronic laserový modul bodová červená 1 mW | Conrad Electronic | Conrad CZ

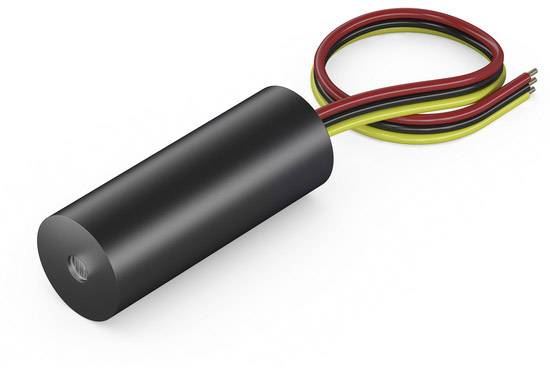

Černý válcový senzor s červenými, žlutými a černými kabely pro elektronické aplikace.

Černý válcový senzor s červenými, žlutými a černými kabely pro elektronické aplikace.

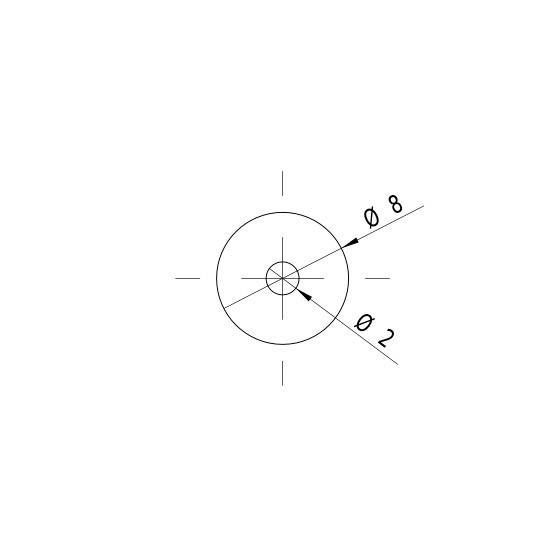

Technický výkres kruhu s šipkami označujícími průměr: 'Ø 8' pro vnější kruh a 'Ø 2' pro vnitřní kruh.

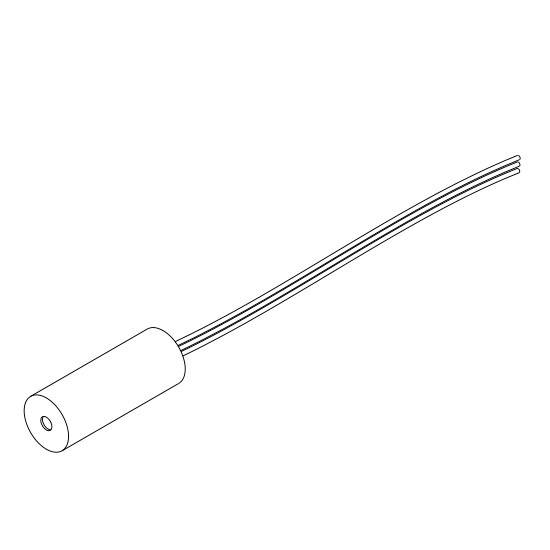

Kresba válcového senzoru se dvěma vyčnívajícími vodiči. Senzor je zobrazen jednoduše a bez jakýchkoli označení.

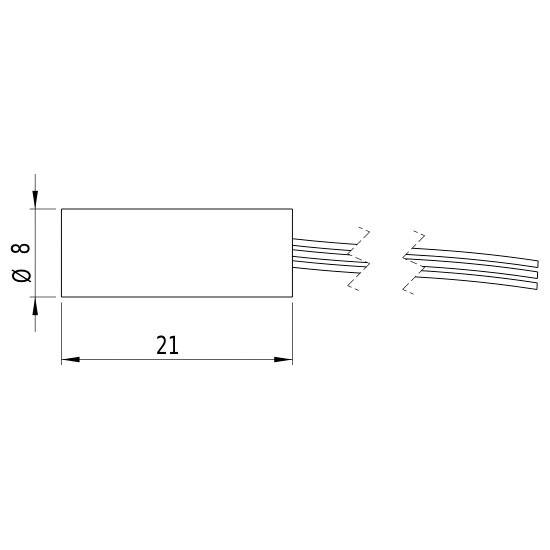

Diagram válcového objektu o průměru 8 a délce 21. Znázorňuje kabely vyčnívající z jednoho konce.

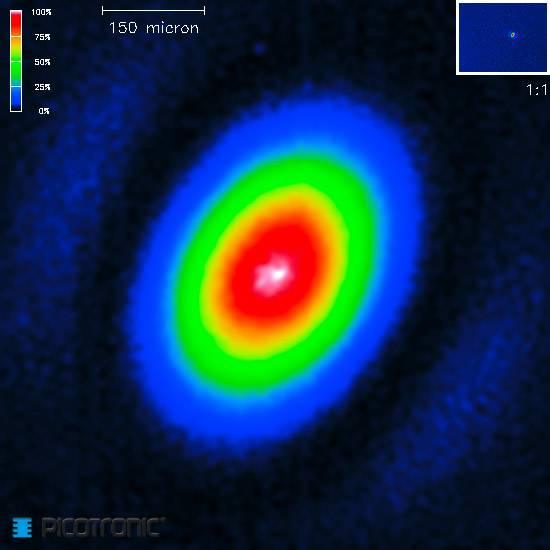

Obrázek ukazuje termografický snímek laseru. Ve středu je zářící bod obklopený barevnými oblastmi v rozmezí od červené po modrou. Stupnice zobrazuje intenzitu v procentech.

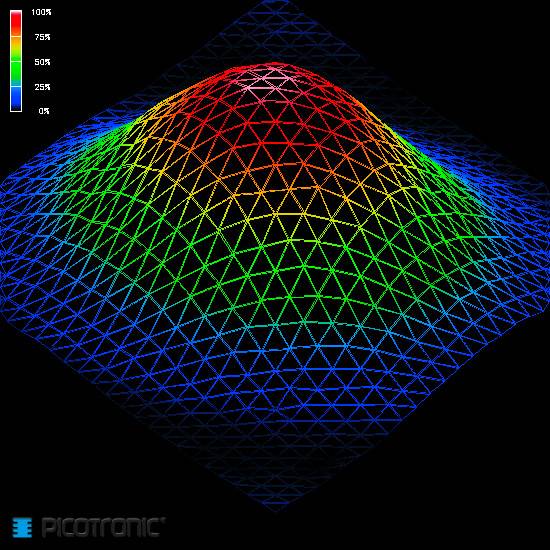

Trojrozměrný diagram s barevně kódovanou mřížkou. Výška: 100 % červená, klesající na 0 % modrá. Zobrazuje zakřivený povrch.

1/9

Kategorie produktu

laserový modul

Vyzařovací charakteristika

bodová

Vlnová délka

650 nm

Výkon

1 mW

Kategorie laseru

2

Datasheety: (PDF)

Picotronic

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Hlavní benefity

červená
Kategorie laseru: 2
Vyzařovací charakteristika: bodová

Dodatečné informace:

Technické parametry

Kategorie produktu: laserový modul

Vyzařovací charakteristika: bodová

Vlastnosti zaostření: Fixní ostření 700 mm

Barva: červená

Vlnová délka: 650 nm

: 1 mW

Kategorie laseru: 2

Divergence paprsku: 1.5 mrad

Pracovní odstup: 0.7 m

Provozní napětí: 5 V/DC

Provozní proud: 20 mA

Materiál: hliník

Splňuje RoHS: ano

Max. teplota: +50 °C

Min. teplota: -20 °C
