Name: Phoenix Contact zásuvkový konektor na kabel 5, rozteč 7.62 mm, 1996155, 50 ks
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

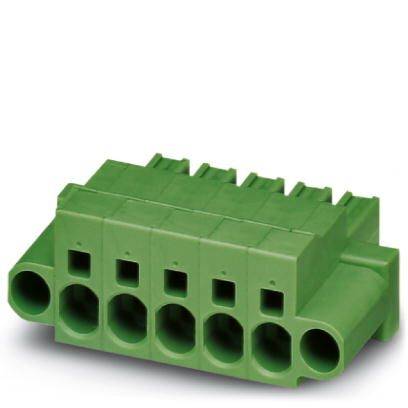

Zelený elektrický konektor s pěti zásuvkami, používaný pro připojení kabelů v elektrických zařízeních.

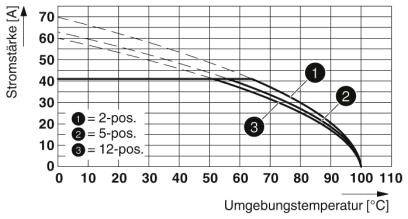

Graf znázorňuje elektrický proud [A] v závislosti na teplotě okolí [°C]. Tři křivky: '2-pos.', '5-pos.', '12-pos.' Pokles proudu se zvyšující se teplotou.

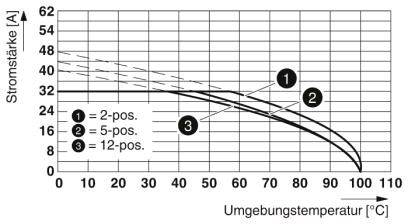

Graf ukazuje intenzitu proudu v ampérech v závislosti na teplotě okolí ve stupních Celsia pro tři polohy přepínače (2, 5, 12).

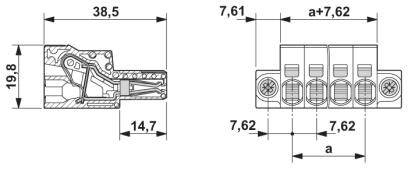

Technický výkres s rozměry elektrického konektoru. Detaily zobrazují šířku, délku a rozmístění otvorů.

1/4

Ilustrační obrázek

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka

Počet řádků

Rastr (rozteč)

7.62 mm

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

11 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (7 345,00 Kč / kus)

7 345,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 50 ks
Počet řádků: 1
Počet pólů: 5

Technické parametry

Počet konektorů: 5
Jmenovitý průřez: 6 mm²
Izolační skupina: I
Jmenovité rázové napětí (III/3): 8 kV
Zásuvný systém: POWER 5 COMBICON
Zamykání: šroubové příruba
Počet potenciály: 5
Montážní výška (výška bez pájecí pin): 19,8 mm
Okolní teplota (montáž): -5 °C ... 100 °C
Zástrčková síla vždy pro pól: cca 5 N
Ziehkraft vždy pro pól: cca 4 N
Cyklů: 50

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka

Počet řádků: 1

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 7.62 mm

Počet pólů: 5

Šířka: 53.32 mm

Jmenovitý proud: 41 A

Jmenovitý proud - filtr: 41 A

Obsah: 50 ks

AWG max.: 8

AWG min.: 24

Délka izolace (max.): 15 mm

Rozm.: (d x š x v) 38.5 x 53.32 x 19.8 mm

Připojení: pružinové připojení
pružinová svorka

Číslo výrobce: 1996155

Barva: zelená

Izolační materiál: PA

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: cín

Jmenovité napětí: 1000 V

V: 19.8 mm

Délka: 38.5 mm

maximální průřez: 10 mm²

Průřez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: SPC 5/ 5-STF-7,62

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Počet pólů

Rastr (rozteč)

Šířka

Phoenix Contact MSTB zásuvkový konektor na kabel 14, rozteč 5.08 mm, 1859292, 1 ks Piece

Objednací číslo:2209484

Doručení: Po 2. 11.

23 KsConrad Electronic

12 A

5.08 mm

81.24 mm

Min.: 1

Násobky: 1

455,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 2.54 mm, 1821177, 1 ks

Objednací číslo:2209442

Doručení: Po 2. 11.

43 KsConrad Electronic

6 A

2.54 mm

25.9 mm

Min.: 1

Násobky: 1

204,99 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790182, 1 ks

Objednací číslo:2209366

Doručení: Po 2. 11.

41 KsConrad Electronic

8 A

3.5 mm

35.8 mm

Min.: 1

Násobky: 1

385,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.5 mm, 1790564, 1 ks

Objednací číslo:2209378

Doručení: Po 2. 11.

50 KsConrad Electronic

8 A

3.5 mm

41.9 mm

Min.: 1

Násobky: 1

335,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 3.81 mm, 1817505, 1 ks

Objednací číslo:2209422

Doručení: St 9. 12.

Conrad Electronic

8 A

3.81 mm

45.03 mm

Min.: 50

Násobky: 50

285,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1779725, 1 ks

Objednací číslo:2209350

Brzy k dispozici

Conrad Electronic

12 A

5 mm

59.8 mm

Min.: 1

Násobky: 1

389,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1909294, 1 ks

Objednací číslo:2209516

Doručení: Út 10. 11.

Conrad Electronic

12 A

5 mm

50.1 mm

Min.: 1

Násobky: 1

194,99 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5 mm, 1910283, 50 ks

Objednací číslo:2209520

Doručení: Po 9. 11.

1 Set(y)Conrad Electronic

12 A

5 mm

60.02 mm

Min.: 1

Násobky: 1

11 315,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1808967, 1 ks

Objednací číslo:2209402

Doručení: Po 2. 11.

10 KsConrad Electronic

12 A

5.08 mm

59.92 mm

Min.: 1

Násobky: 1

265,00 Kč^*

Phoenix Contact zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1848795, 1 ks Piece

Objednací číslo:2209480

Doručení: Po 2. 11.

11 KsConrad Electronic

12 A

5.08 mm

50.8 mm

Min.: 1

Násobky: 1

194,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209583 Phoenix Contact zásuvkový konektor na kabel 5, rozteč 7.62 mm, 1996155, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209583 Phoenix Contact zásuvkový konektor na kabel 5, rozteč 7.62 mm, 1996155, 50 ks

Popis

Výměna probíhá, připojením push in. Definované kontaktové síla zaručuje dlouhodobě stabilní kontakty. Díky stanovené šroubovák otevřených prostoru umožňuje pohodlné připojení vodiče. Integrovaná Stahluberfeder pro dodatečnou bezpečnost při kolísání teploty a výkon. Optimalizováno pro stísněné montážní situacích: ovládání a připojení vodiče z směru. Šroubovací příruba pro maximální mechanická stabilita. 600 V schválení UL při nejmenšími rozměry.
