Name: Phoenix Contact zásuvkový konektor na kabel 3, rozteč 5 mm, 1725510, 250 ks
Brand: Phoenix Contact
SKU: 2140976
Availability: BackOrder

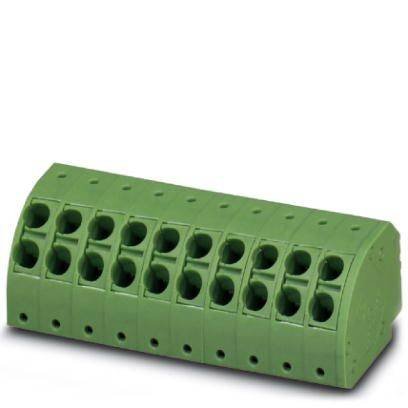

Zelený, modifikovaný blok konektoru s několika přípojnými otvory, který se používá k elektrickému propojení.

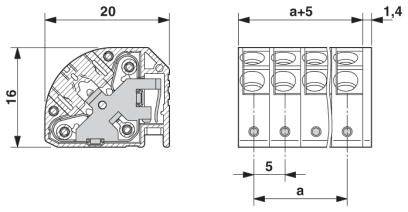

Technický výkres konektoru s rozměry: výška 16 mm, šířka 20 mm, detail rozteče 1,4 mm, rozteč kontaktů 5 mm.

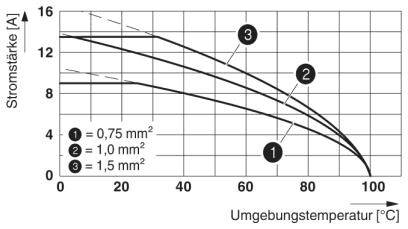

Graf znázorňuje intenzitu proudu v závislosti na okolní teplotě pro průřezy kabelů: 0,75 mm², 1,0 mm², 1,5 mm².

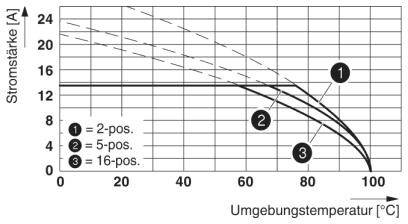

Graf znázorňuje proudovou intenzitu [A] v závislosti na okolní teplotě [°C] pro 2-, 5- a 16pólová připojení. Proud klesá se zvyšující se teplotou.

1/4

Ilustrační obrázek

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka

Počet řádků

Rastr (rozteč)

5 mm

Počet pólů

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

22 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 250 ks)

Celková cena (9 149,00 Kč / kus)

9 149,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Zástrčkový díl

Obsah: 250 ks
Počet řádků: 1
Počet pólů: 3

Technické parametry

Počet konektorů: 6
Jmenovitý průřez: 2,5 mm²
Izolační skupina: I
Jmenovité rázové napětí (III/3): 4 kV
Zásuvný systém: COMBICON COMPACT PST 1,3
Zamykání: bez
Počet potenciály: 3
Montážní výška (výška bez pájecí pin): 16 mm

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka

Počet řádků: 1

Vlastnosti: s pružinovým spojem PUSH-IN

Rastr (rozteč): 5 mm

Počet kontaktů v řadě: 3

Počet pólů: 3

Šířka: 16.4 mm

Jmenovitý proud: 14 A

Jmenovitý proud - filtr: 14 A

Obsah: 250 ks

AWG max.: 14

AWG min.: 24

Délka izolace (max.): 10 mm

Rozm.: (d x š x v) 20 x 16.4 x 16 mm

Připojení: pružinové připojení
pružinová svorka

Číslo výrobce: 1725510

Barva: zelená

Izolační materiál: PA

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: cín

Jmenovité napětí: 400 V

V: 16 mm

Délka: 20 mm

maximální průřez: 2.5 mm²

Průřez min: 0.2 mm²

Typ: PTDA 2,5/ 3-PH-5,0

odolné vůči vysokým teplotám: PTDA

Flexibilní průměr (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Pevný průřez (max.): 2.5 mm²

Průřez pevný (min.): 0.2 mm²

Pólů: 3

UKCA: Ano
